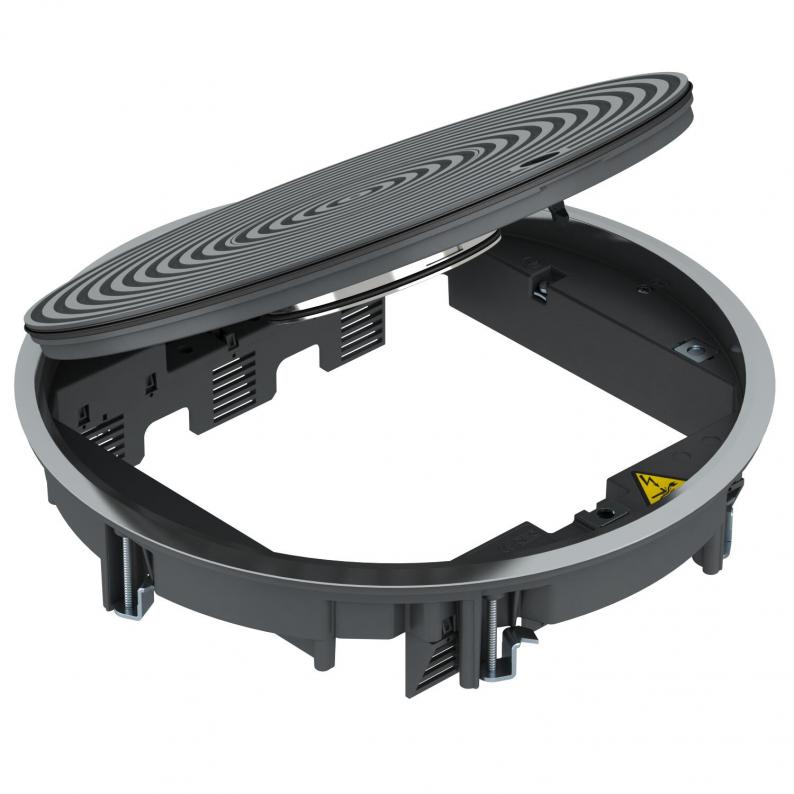

Ramă cu capac structural GRAF9, universal, cu îngrijire umedă
Tip GRAF9-2 U 9011
Nr. articol 7405750
EAN 4012195866992
Nr. articol / Tip
Culoare
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere

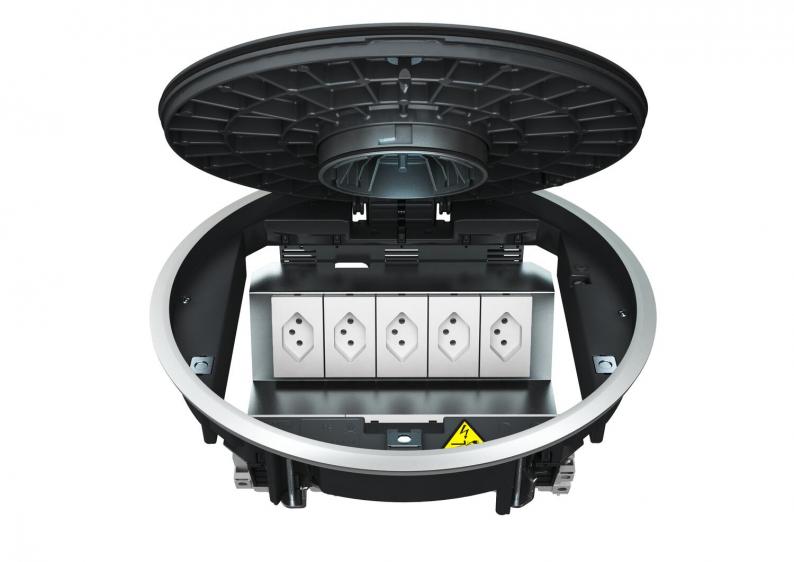

Ramă cu capac, cu Tubus, pentru pardoseli cu îngrijire umedă, pentru până la 12 aparate individuale Modul 45 în 3 suporti universali UT4, utilizată în sisteme de canale și pardoseli cu sistem pentru interior.
Ramă cu capac pentru Tubus pentru pardoseli cu îngrijire umedă, 3 compartimente, pentru instalarea unui suport de montaj MT9. Se pot instala 3 plăci de acoperire de tipul APMT5.
Ramă cu capac pentru Tubus pentru pardoseli cu îngrijire umedă, 3 compartimente, pentru instalarea unui suport de montaj MT9. Se pot instala 3 plăci de acoperire de tipul APMT5.
Pot fi introduse pînă la 9 aparate cu placă centrală de 50mm.
Date tehnice
Date tehnice
| Cotă pardoseală min. | 80 mm |
|---|---|
| Adecvat pentru canal în pardoseală acoperit de şapă | da |
| Adecvat pentru canal în pardoseală, la nivelul şapei, închis | da |
| Numărul aparatelor montabile | 12 |
| Posibilitate de montare a unei garnituri | da |
| Diametrul de montare | 305 |
| Potrivit pentru canale de pardoseală | da |
| Potrivit pentru instalarea în pardoseală falsă | da |
| Potrivit pentru instalarea în pardoseală dublă | da |
| Îngrijirea pardoselii | ud |
| ieșire prin ramă | Rame de protecţie pentru covor |
| Număr de pahare pentru aparate | 3 |
| Recomandat pentru îngrijirea umedă | da |
| Adâncime de montare | 80 mm |
| Diametru exterior | 325 mm |
| cu degajare în pardoseală | nu |
| Ramă de protecție în pardoseală | da |
| Execuția fixării de cablu | Tubus retractabil |
| Grad de protecție IK | IK10 |
| Tipul sistemului de montaj | UT4 |
| Versiune pentru încărcări grele | da |
| Dimeniune nominală pentru coloane de instalații | R9 |
| Certificări | VDE |
| Gradul de protecție (IP) în utilizare | IP20 |
| Gradul de protecție (IP) în stare de repaus | IP45 |
| Încărcare verticală, suprafață mică | 6.102.7 (bis 3.000 N) |
| Încărcare verticală, suprafață mare | până la 10.000 N |
| Variantă | rotund |
| Mecanism de deschidere | Zăvor |
| Conform ROHS | da |
| Domeniu de prindere D min. | 4 mm |
| Domeniu de prindere D max. | 73 mm |
| Dimensiune | Ø325x74 |
| Material | Aluminiu turnat sub presiune |
| Culoare | negru grafit; RAL 9011 |
| Serie produs | GRAF |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Ambalaj fără material plastic | da |
| Amprenta CO2 (GWP) de la leagăn la poartă | 3,9255 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 3,9255 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
