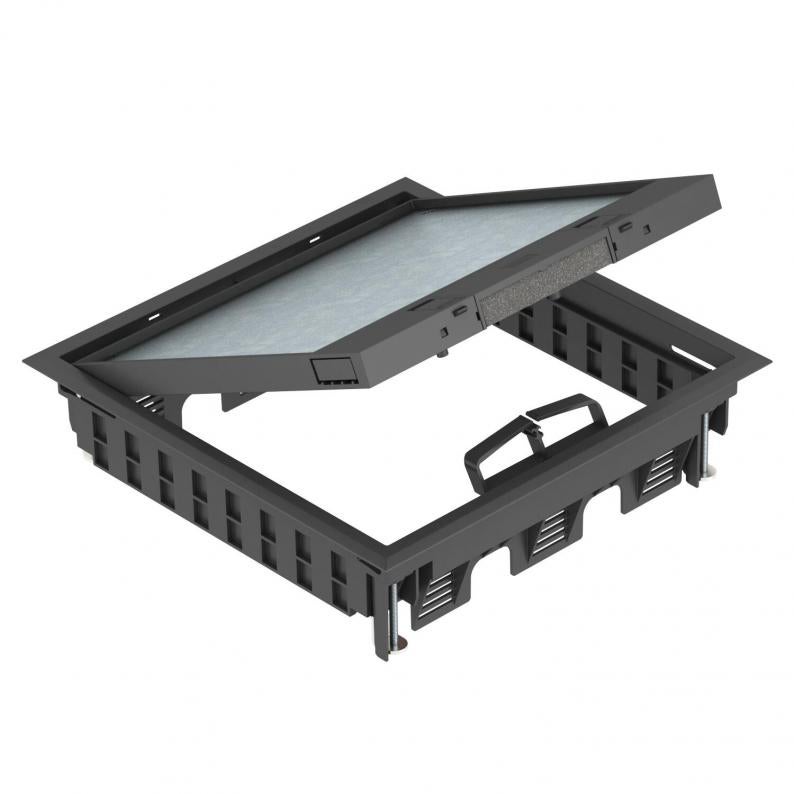

Rame cu capac GES9-3S cu închidere glisantă
Tip GES9-3S U 9011
Nr. articol 7405085
EAN 4012196460557
Nr. articol / Tip
Grosimea stratului acoperitor de pardoseală
Culoare
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Ramă cu capac, cu închidere glisantă pentru până la 12 aparate individuale Modul 45 în 3 pahare UT4, utilizată în sisteme de canale și pardoseli cu sistem pentru interior.
Decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 5 mm, dacă este necesar, poate fi reglat şi la 10 mm.
Ramă cu capac cu dispozitiv cu mâner, cu 3 compartimente, pentru instalarea suportului de montaj MT9. Se pot instala 3 plăci de acoperire de tipul APMT5.
Decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 5 mm, dacă este necesar, poate fi reglat şi la 10 mm.
Decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 5 mm, dacă este necesar, poate fi reglat şi la 10 mm.
Ramă cu capac cu dispozitiv cu mâner, cu 3 compartimente, pentru instalarea suportului de montaj MT9. Se pot instala 3 plăci de acoperire de tipul APMT5.
Decupare pentru stratul acoperitor de pardoseală în capacul rabatabil: 5 mm, dacă este necesar, poate fi reglat şi la 10 mm.
Pot fi introduse pînă la 9 aparate cu placă centrală de 50mm.
Date tehnice

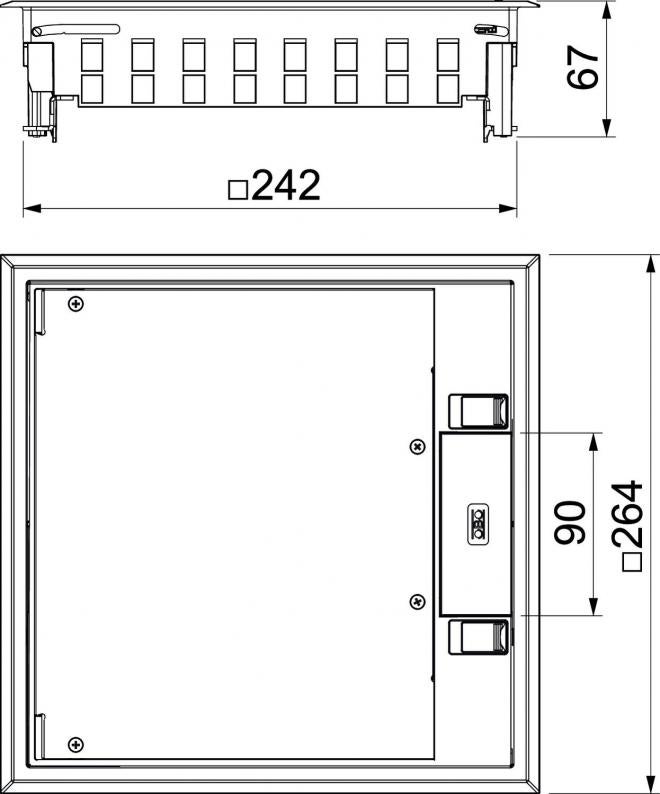

Dimensiuni
| Lungime | 264 mm |
|---|---|
| Lăţimea | 264 mm |
| Înălţime | 67 mm |
Date tehnice
| Cotă pardoseală min. | 73 mm |
|---|---|
| Grosimea stratului acoperitor de pardoseală | 5 mm |
| Adecvat pentru canal în pardoseală acoperit de şapă | da |
| Adecvat pentru canal în pardoseală, la nivelul şapei, închis | nu |
| Numărul aparatelor montabile | 12 |
| Posibilitate de montare a unei garnituri | nu |
| Lungimea dimensiunii instalației | 244 mm |
| Lățimea dimensiunii instalației | 244 mm |
| Potrivit pentru canale de pardoseală | da |
| Potrivit pentru instalarea în pardoseală falsă | da |
| Potrivit pentru instalarea în pardoseală dublă | da |
| Îngrijirea pardoselii | uscat |
| ieșire prin ramă | Rame de protecţie pentru covor |
| Număr de pahare pentru aparate | 3 |
| Recomandat pentru îngrijirea umedă | nu |
| Adâncime de montare | 73 mm |
| cu degajare în pardoseală | da |
| Ramă de protecție în pardoseală | da |
| Execuția fixării de cablu | Ieşire rabatabilă pentru cabluri |
| Suport aparate pentru montaj pe paharele de aparate | da |
| Grad de protecție IK | IK08 |
| Tipul sistemului de montaj | UT4 |
| Versiune pentru încărcări grele | nu |
| Dimeniune nominală pentru coloane de instalații | 9 |
| Certificări | VDE |
| Gradul de protecție (IP) în utilizare | IP20 |
| Gradul de protecție (IP) în stare de repaus | IP40 |
| Încărcare verticală, suprafață mică | 6.102.7 (bis 3.000 N) |
| Încărcare verticală, suprafață mare | până la 5.000 N |
| Variantă | pătrat |
| Mecanism de deschidere | Dispozitiv de blocare |
| Conform ROHS | da |
| Domeniu de prindere D min. | 8 mm |
| Domeniu de prindere D max. | 76 mm |
| Dimensiune | 264x264x67 |
| Material | Poliamidă |
| Culoare | negru grafit; RAL 9011 |
| Grosimea max. a stratului acoperitor de pardoseală | 10 mm |
| Serie produs | GES |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|---|
| Ambalaj fără material plastic | da |
| Amprenta CO2 (GWP) de la leagăn la poartă | 5,8682 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 5,8682 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
