Sistem de minicanal AZ 100 FT

Sistem de minicanal AZ 100 FT

Tip AZK 100 FT
Nr. articol 6075258
EAN 4012196069194
Afișați toate variantele
Nr. articol / Tip
6075258 / AZK 100 FT
Lungime
3000 mm
Lăţimea
100 mm
Menținerea în funcțiune
nu
Grosimea tablei
1,5 mm

Cea mai mică unitate de vânzare: 3 m

m

Descriere

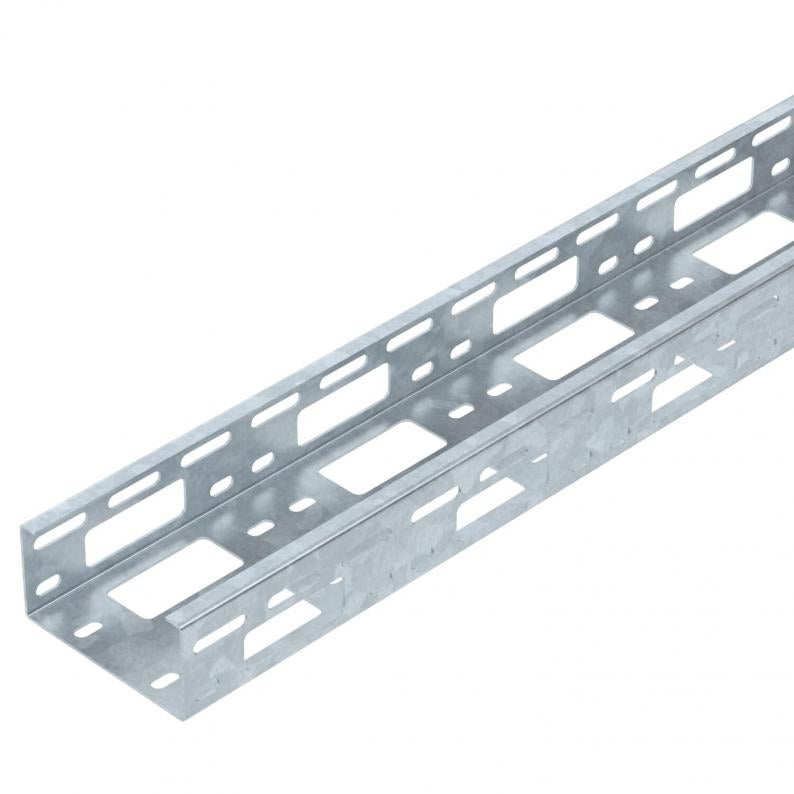

Minicanal AZ cu înălţimea laturilor de 50 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
  • Atenuare magnetică datorată ecranării
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Date tehnice

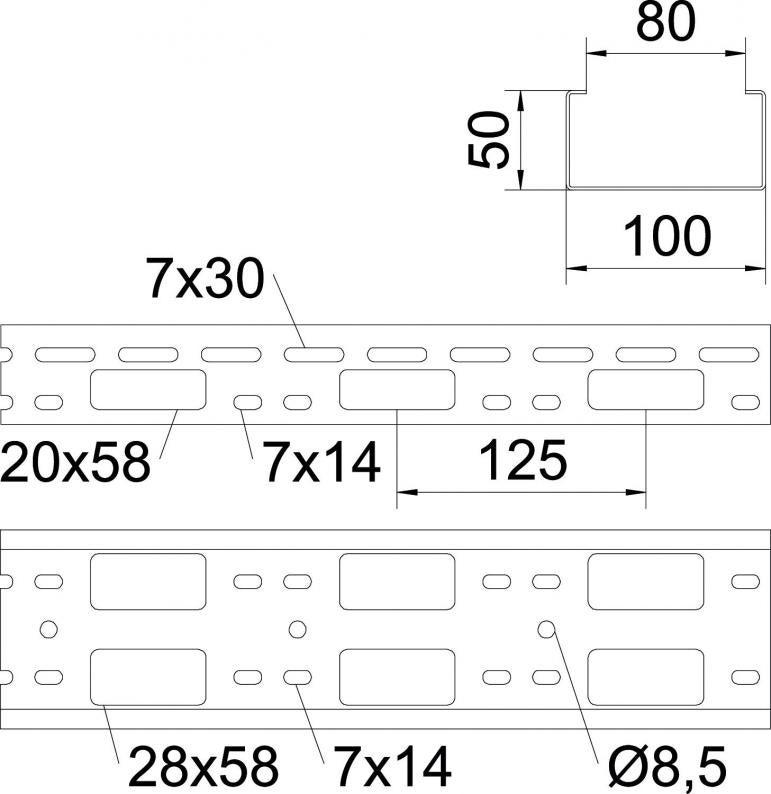

Dimensiuni

Lungime3000 mm
Lăţimea100 mm
Înălţime50 mm

Date tehnice

Menținerea în funcțiunenu
Perforaţie lateralăda
Execuţie legăturăfără piesă de legătură
Variantă pentru încărcări marinu
Secţiune utilă50 cm²
Oțel inoxidabil, băițuitnu
Grosimea tablei1,5 mm
Perforație de montaj în bazăda
Desenul găurii NATOnu
Secţiune utilă5000 mm²
Dimensiune100 x 50 x 1,5
Conform ROHSda
Dimensiune50x100x3000
Suprafaţă= zincat prin imersie
MaterialOţel
Culoarezinc
Serie produsSeria AZK

Încărcare

Distanţa dintre reazeme 1,0 m1,7 kN/m
Distanţa dintre reazeme 1,5m1,5 kN/m
Distanţa dintre reazeme 2,0m1 kN/m
Distanţa dintre reazeme 2,5m0,8 kN/m
Distanţa dintre reazeme 3,0m0,25 kN/m
Diagramă de încărcare, canal AZ

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om

Lăţime între reazeme în m

Săgeată lonjeron, în mm la kN/m admişi

Schema de încărcare la procedeul de efectuare a probelor

Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm

Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Date de mediu

Amprenta CO2 (GWP) de la leagăn la poartă4,4695 kg CO2e / 1 Metru
CO₂ Footprint (GWP)4,4695 kg CO₂e
Data determinării valorii CO22025-05-14T00:00:00.000+0200
Declared UnitMetru
Declared Unit Quantity1
EPD Verifiedda
Data de expirare EPD10.07.2029
Număr declarație EPDEPD-KTO-17.0
Standard EPD/standard LCA (norme)DIN EN ISO 14025,EN 15804 + A2

Accesorii

Accesorii pentru montaj
Accesorii pentru sistem

Nr. articol 6066510

Bridă de suspendare 100 FT
Tip
AHB 100 D5 FT

Cea mai mică unitate de vânzare: 50 Bucată

Bucată
