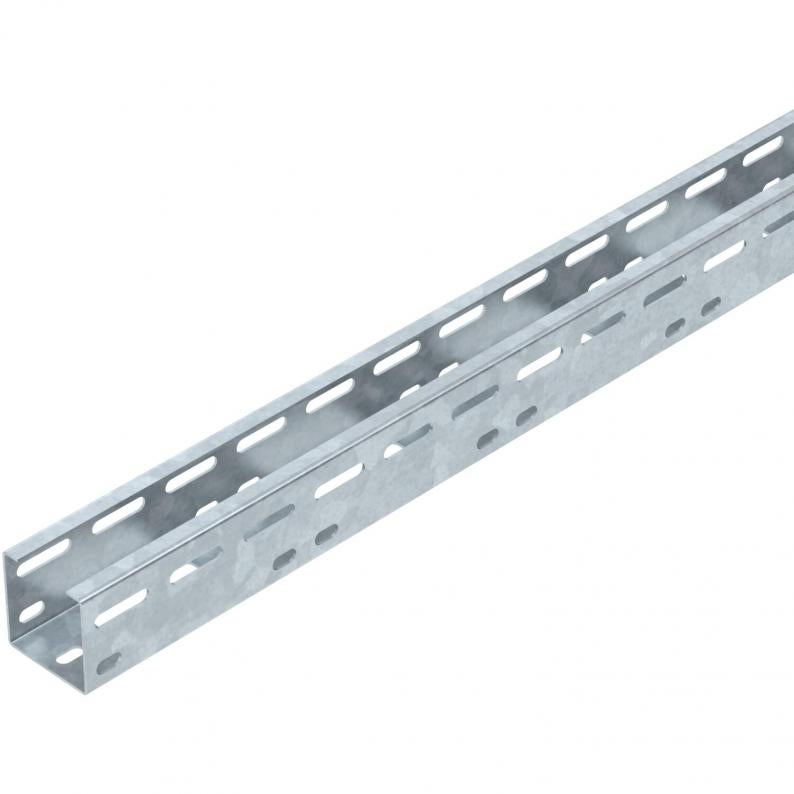

Sistem de minicanal AZ 50 FT, fără decupare laterală
Tip AZK A 050 FT
Nr. articol 6076149
EAN 4012196069316
Nr. articol / Tip
6076149 / AZK A 050 FT
Lungime
3000 mm
Lăţimea
50 mm
Menținerea în funcțiune
nu
Grosimea tablei
1,5 mm
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere
Minicanal AZ cu înălţimea laturilor de 50 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.
Date tehnice

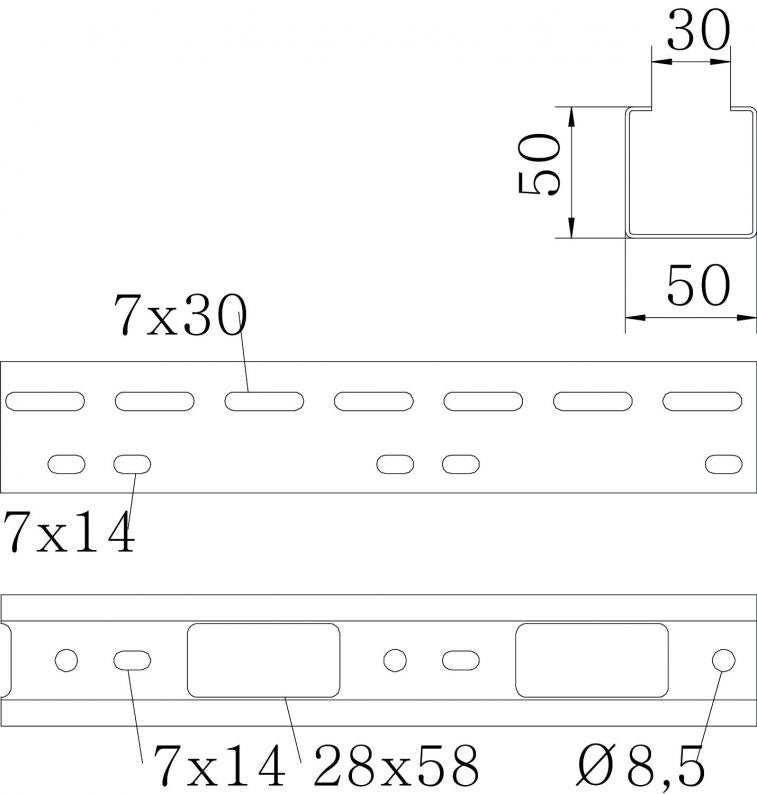

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 50 mm |
| Înălţime | 50 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Execuţie legătură | fără piesă de legătură |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 25 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1,5 mm |
| Perforație de montaj în bază | da |
| Desenul găurii NATO | nu |
| Secţiune utilă | 2500 mm² |
| Conform ROHS | da |
| Dimensiune | 50x50x3000 |
| Suprafaţă | = zincat prin imersie |
| Material | Oţel |
| Culoare | zinc |
| Serie produs | Seria AZK |
Încărcare
| Distanţa dintre reazeme 1,0 m | 3 kN/m |
|---|---|
| Distanţa dintre reazeme 1,5m | 2,5 kN/m |
| Distanţa dintre reazeme 2,0m | 1,7 kN/m |
| Distanţa dintre reazeme 2,5m | 0,85 kN/m |
| Distanţa dintre reazeme 3,0m | 0,5 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 3,963 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 3,963 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
