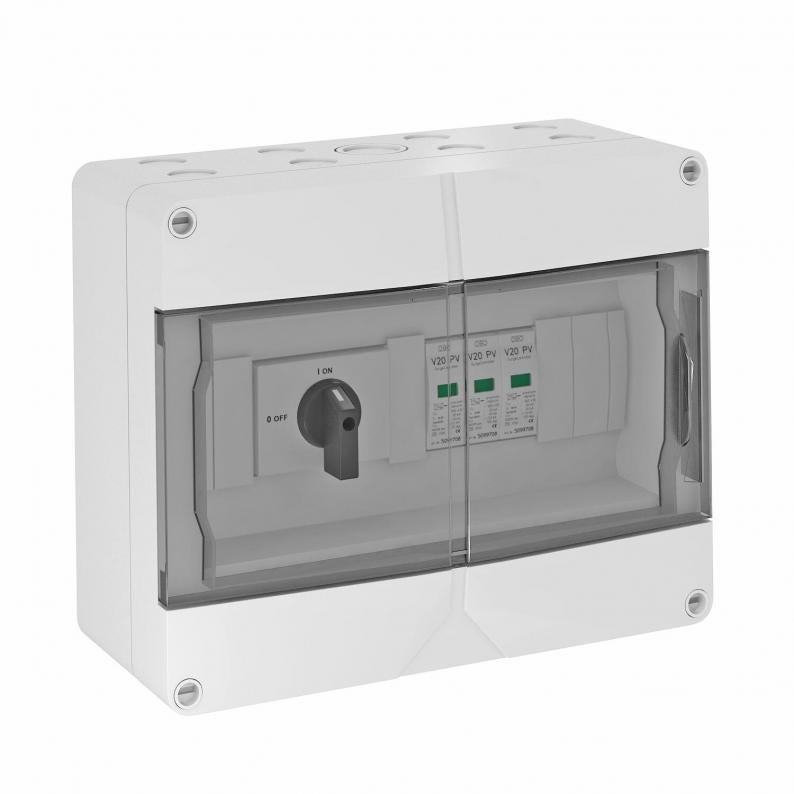

Solutie pentru sistem PV, tip 2, până la 1000 V DC cu întrerupător de circuit (32 A)
Tip VG-C DC-TS1000
Nr. articol 5088660
EAN 4012195981183
Nr. articol / Tip
5088660 / VG-C DC-TS1000
Tip de protecţie
IP65
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Solutie de sistem cu întrerupător de circuit pentru invertor fotovoltaic cu 1 tracker MPP
• Descărcător - varistor debroșabil rezistent la eroarea de deconectare a conexiunii Y conform VDE 0100-712 (50539-12)
• Nivel scăzut de protectie DC: 4.0 kV (Voc max = 1,000 V DC with V20-B+C/0-500PV)
• Întrerupător de circuit (1000V; 32A) pentru deconectarea în sigurantă a cablului DC
• Fiecare aparat de protectie are 1 clemă de până la 6mm², premontate în carcasă, până la 30A DC pe clemă
• Pre-montate în carcasă din policarbonat (IP66), rezistent la raze UV pentru utilizarea în exterior, inclusiv presetupă.
În cazul pericolului de creare de apă de condens din cauza vântului, înghetului, temperaturii sau a razelor solare se vor lua eventual măsuri suplimentare!
• Descărcător - varistor debroșabil rezistent la eroarea de deconectare a conexiunii Y conform VDE 0100-712 (50539-12)
• Nivel scăzut de protectie DC: 4.0 kV (Voc max = 1,000 V DC with V20-B+C/0-500PV)
• Întrerupător de circuit (1000V; 32A) pentru deconectarea în sigurantă a cablului DC
• Fiecare aparat de protectie are 1 clemă de până la 6mm², premontate în carcasă, până la 30A DC pe clemă
• Pre-montate în carcasă din policarbonat (IP66), rezistent la raze UV pentru utilizarea în exterior, inclusiv presetupă.
În cazul pericolului de creare de apă de condens din cauza vântului, înghetului, temperaturii sau a razelor solare se vor lua eventual măsuri suplimentare!
Date tehnice
Date tehnice
| Număr intrări | 1 |
|---|---|
| Formă a reţelei | DC |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP65 |
| Tip de intrare | Presetupă |
| adâncime | 122 mm |
| Semnalizare la distanţă | nu |
| Tensiune maximă de funcţionare continuă DC | 1000 V |
| Curent nominal de descărcare (8/20 µs) | 20 kA |
| Tip de montaj | montat în prealabil în carcasă |
| Variantă | Tip 2 și izolator DC Benedikt LS32-SMA-A4 |
| Configuraţia rețelei DC | da |
| Configuraţia rețelei IT | nu |
| Configuraţia rețelei TN | nu |
| Configuraţia rețelei TN-C | nu |
| Configuraţia rețelei TN-C-S | nu |
| Configuraţia rețelei TN-S | nu |
| Configuraţia rețelei TT | nu |
| Forma reţelei | nu |
| Conform ROHS | da |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa II |
| Clasa de solicitare conform EN 61643-11 | Tip 2 |
| CP nr. | 1→2 |
| Curent maxim de descărcare (8/20 μs) | 40 kA |
| Timp de acţionare | <25 ns |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 1000V DC |
| Culoare | gri deschis; RAL 7035 |
| Numărul de intrări pentru cabluri | 16 |
| Grosimea maximă de intrare CC | 1000 V |
| Protecția șirurilor | fără |
| Funcție de monitorizare | nu |
| Grosimea maxim de intrare per șir | 30 A |
| Grosimea maxim de ieșire | 30 A |
| Numărul de intrări de șiruri | 1 |
| Echipat cu separator de sarcină | da |
| Număr MPPT | 1 |
| Intrări per MPPT | 1 |
| Ieșiri per MPPT | 1 |
| Serie produs | PV-ÜSS |
Posibilităţi de conectare
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 0,5 mm² |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 6 mm² |
| Anschlussart Generatoranschlusskasten | Clemă cu arc de armare |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 2,644 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 2,644 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
