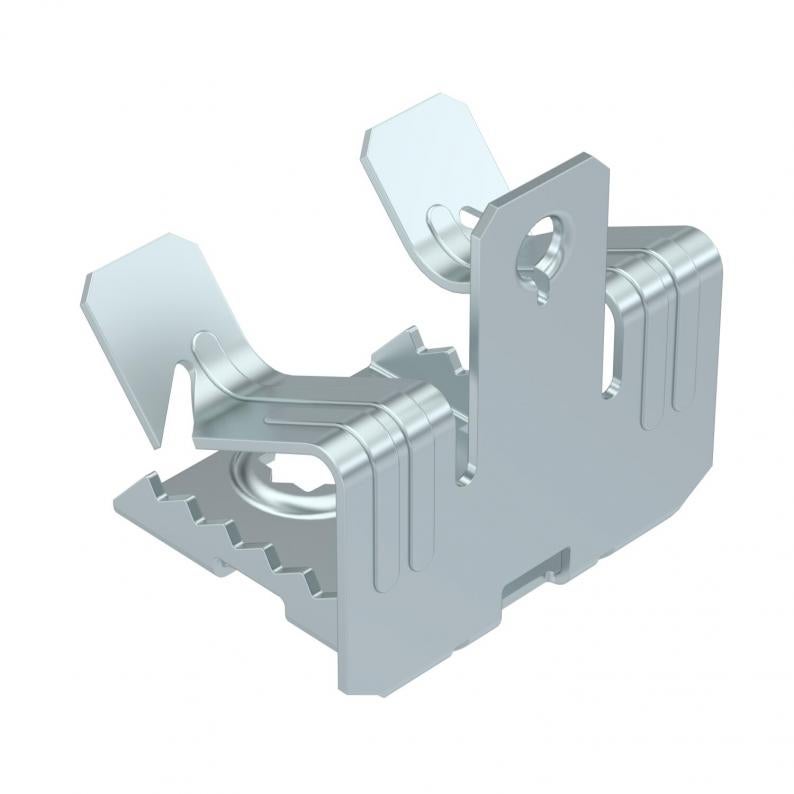

Support clamp, with female thread
Tip SCUIT 14-20 M6
Nr. articol 1488285
EAN 4012197389406
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Dimensiune L
Grosimea flanșei F min.
Grosimea flanșei F max.
Cea mai mică unitate de vânzare: 100 Bucată
100Bucată
Bucată
Descriere
Support clamp with M6 female thread for individual mounting solutions. Fastening through knocking onto steel girders.
Date tehnice
Dimensiuni
| Lungime | 43 mm |
|---|---|
| Lăţimea | 45 mm |
| Înălţime | 36 mm |
| Dimensiune L | 43 mm |
Date tehnice
| Filet metric | 6 |
|---|---|
| Articulat | nu |
| Reglabil cu balama | nu |
| Sarcină de rupere | 0,45 kN |
| Conform ROHS | da |
| Mod de fixare | Cleme |
| Tip de conexiune/componente | Filet |
| Grosimea flanșei F min. | 14 mm |
| Grosimea flanșei F max. | 20 mm |
| Dimensiune | 14-20mm |
| Suprafaţă | Lamelă de zinc |
| Material | Oţel |
| Culoare | zinc |
| Serie produs | Clemă de susținere |
Descărcări
0 selectat
Specificații (1)
Declarații (4)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Înălţime
Dimensiune L
Grosimea flanșei F min.
Grosimea flanșei F max.
Nr. articol
SCUIT 3-7 M6
33
45
36
33
3
7
1488281
SCUIT 7-13 M6
36
45
36
36
7
13
1488283
SCUIT 14-20 M6
43
45
36
43
14
20
1488285
Lungime
Dimensiune L
Grosimea flanșei F min.
Grosimea flanșei F max.
SCUIT 3-7 M6
Nr. articol
1488281
Lungime
33
Lăţimea
45
Înălţime
36
Dimensiune L
33
Grosimea flanșei F min.
3
Grosimea flanșei F max.
7
SCUIT 7-13 M6
Nr. articol
1488283
Lungime
36
Lăţimea
45
Înălţime
36
Dimensiune L
36
Grosimea flanșei F min.
7
Grosimea flanșei F max.
13
SCUIT 14-20 M6
Nr. articol
1488285
Lungime
43
Lăţimea
45
Înălţime
36
Dimensiune L
43
Grosimea flanșei F min.
14
Grosimea flanșei F max.
20
