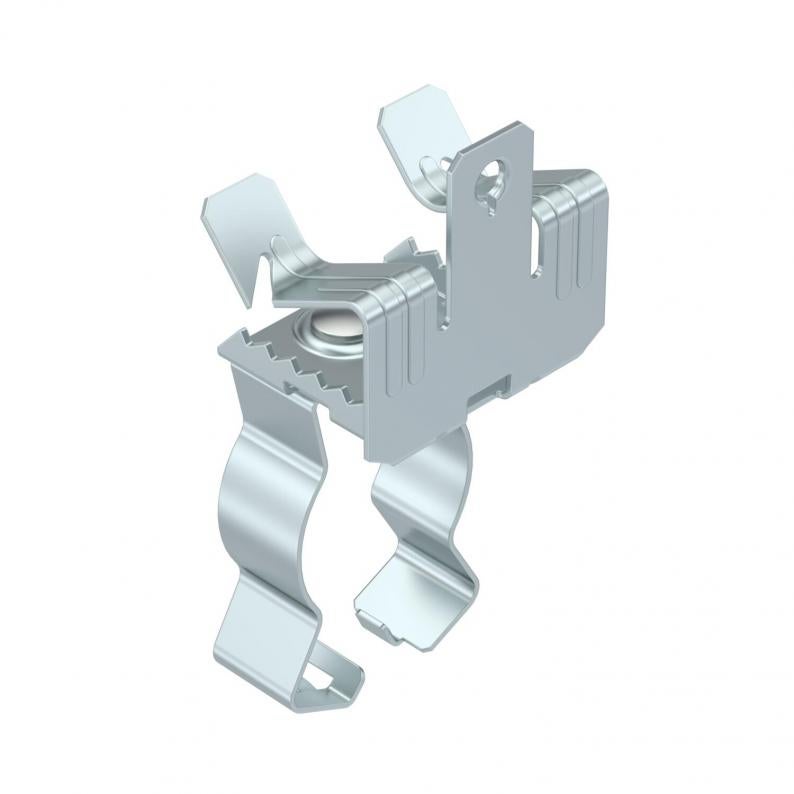

Support clamp, with pipe seat at bottom
Tip SCVPC 14-20 D32
Nr. articol 1488639
EAN 4012197381080
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Dimensiune L
Diametrul cablului/țevii min.
Diametrul cablului/țevii max.
Grosimea flanșei F min.
Grosimea flanșei F max.
Cea mai mică unitate de vânzare: 50 Bucată
50Bucată
Bucată
Descriere
Support clamp for mounting pipes. Closed pipe seat at bottom. Fastening through knocking onto steel girders.
Date tehnice
Dimensiuni
| Lungime | 100 mm |
|---|---|
| Lăţimea | 45 mm |
| Înălţime | 36 mm |
| Dimensiune L | 100 mm |
Date tehnice
| Articulat | nu |
|---|---|
| Reglabil cu balama | nu |
| Sarcină de rupere | 0,45 kN |
| Conform ROHS | da |
| Diametrul cablului/țevii min. | 30 mm |
| Diametrul cablului/țevii max. | 32 mm |
| Mod de fixare | Cleme |
| Tip de conexiune/componente | Ţeavă/cablu |
| Grosimea flanșei F min. | 14 mm |
| Grosimea flanșei F max. | 20 mm |
| Dimensiune | 14-20mm |
| Suprafaţă | Lamelă de zinc |
| Material | Oţel |
| Culoare | zinc |
| Serie produs | Clemă de susținere |
Descărcări
0 selectat
Specificații (1)
Declarații (4)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Variante
Tip
Lungime
Lăţimea
Înălţime
Dimensiune L
Diametrul cablului/țevii min.
Diametrul cablului/țevii max.
Grosimea flanșei F min.
Grosimea flanșei F max.
Nr. articol
SCVPC 7-13 D25
89
45
37
87
20
25
7
13
1488629
SCVPC 14-20 D32
100
45
36
100
30
32
14
20
1488639
Lungime
Înălţime
Dimensiune L
Diametrul cablului/țevii min.
Diametrul cablului/țevii max.
Grosimea flanșei F min.
Grosimea flanșei F max.
SCVPC 7-13 D25
Nr. articol
1488629
Lungime
89
Lăţimea
45
Înălţime
37
Dimensiune L
87
Diametrul cablului/țevii min.
20
Diametrul cablului/țevii max.
25
Grosimea flanșei F min.
7
Grosimea flanșei F max.
13
SCVPC 14-20 D32
Nr. articol
1488639
Lungime
100
Lăţimea
45
Înălţime
36
Dimensiune L
100
Diametrul cablului/țevii min.
30
Diametrul cablului/țevii max.
32
Grosimea flanșei F min.
14
Grosimea flanșei F max.
20
