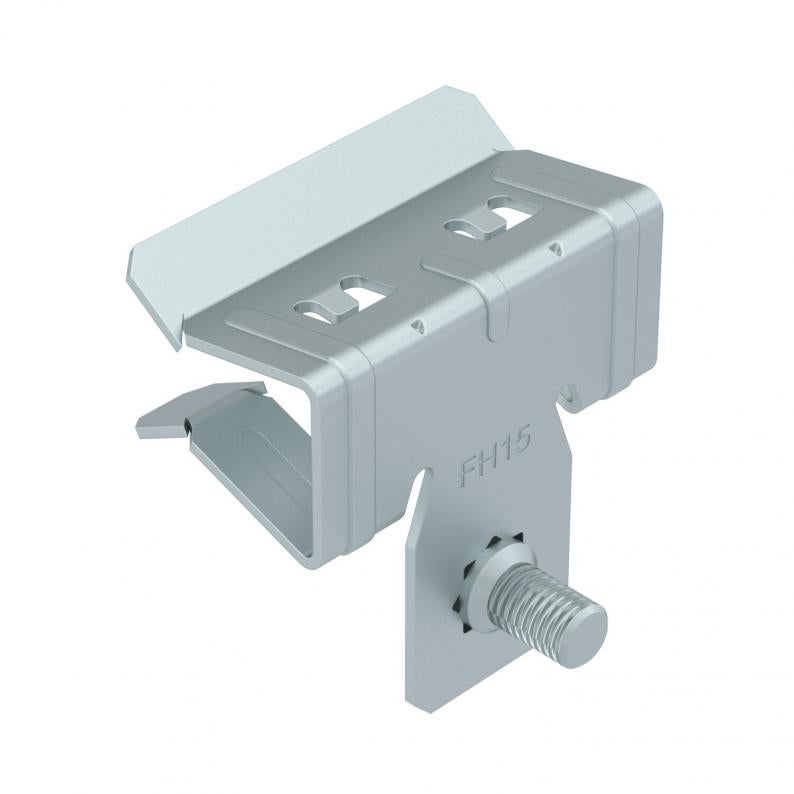

Support clamp, with threaded bolt at side
Tip SCVTB 10-15 M6
Nr. articol 1488275
EAN 4012197392291
Nr. articol / Tip
Lungime
Lăţimea
Înălţime
Dimensiune L
Grosimea flanșei F min.
Grosimea flanșei F max.
Cea mai mică unitate de vânzare: 100 Bucată
100Bucată
Bucată
Descriere
Support clamp with M6 threaded bolt at side for individual mounting solutions. Fastening through knocking onto steel girders.
Date tehnice
Dimensiuni
| Lungime | 35 mm |
|---|---|
| Lăţimea | 40 mm |
| Înălţime | 42 mm |
| Dimensiune L | 41 mm |
Date tehnice
| Filet metric | 6 |
|---|---|
| Articulat | nu |
| Reglabil cu balama | nu |
| Sarcină de rupere | 0,45 kN |
| Conform ROHS | da |
| Mod de fixare | Cleme |
| Tip de conexiune/componente | Filet |
| Grosimea flanșei F min. | 10 mm |
| Grosimea flanșei F max. | 15 mm |
| Dimensiune | 10-15mm |
| Suprafaţă | Lamelă de zinc |
| Material | Oţel |
| Culoare | zinc |
| Serie produs | Clemă de susținere |
Descărcări
0 selectat
Specificații (1)
Declarații (4)
Instrucțiuni și mijloace auxiliare (1)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Înălţime
Dimensiune L
Grosimea flanșei F min.
Grosimea flanșei F max.
Nr. articol
SCVTB 1,5-4 M6
35
40
23
35
1,5
4
1488271
SCVTB 4-10 M6
35
40
23
35
4
10
1488273
SCVTB 10-15 M6
35
40
42
41
10
15
1488275
SCVTB 15-20 M6
35
40
42
41
15
20
1488277
Înălţime
Dimensiune L
Grosimea flanșei F min.
Grosimea flanșei F max.
SCVTB 1,5-4 M6
Nr. articol
1488271
Lungime
35
Lăţimea
40
Înălţime
23
Dimensiune L
35
Grosimea flanșei F min.
1,5
Grosimea flanșei F max.
4
SCVTB 4-10 M6
Nr. articol
1488273
Lungime
35
Lăţimea
40
Înălţime
23
Dimensiune L
35
Grosimea flanșei F min.
4
Grosimea flanșei F max.
10
SCVTB 10-15 M6
Nr. articol
1488275
Lungime
35
Lăţimea
40
Înălţime
42
Dimensiune L
41
Grosimea flanșei F min.
10
Grosimea flanșei F max.
15
SCVTB 15-20 M6
Nr. articol
1488277
Lungime
35
Lăţimea
40
Înălţime
42
Dimensiune L
41
Grosimea flanșei F min.
15
Grosimea flanșei F max.
20
