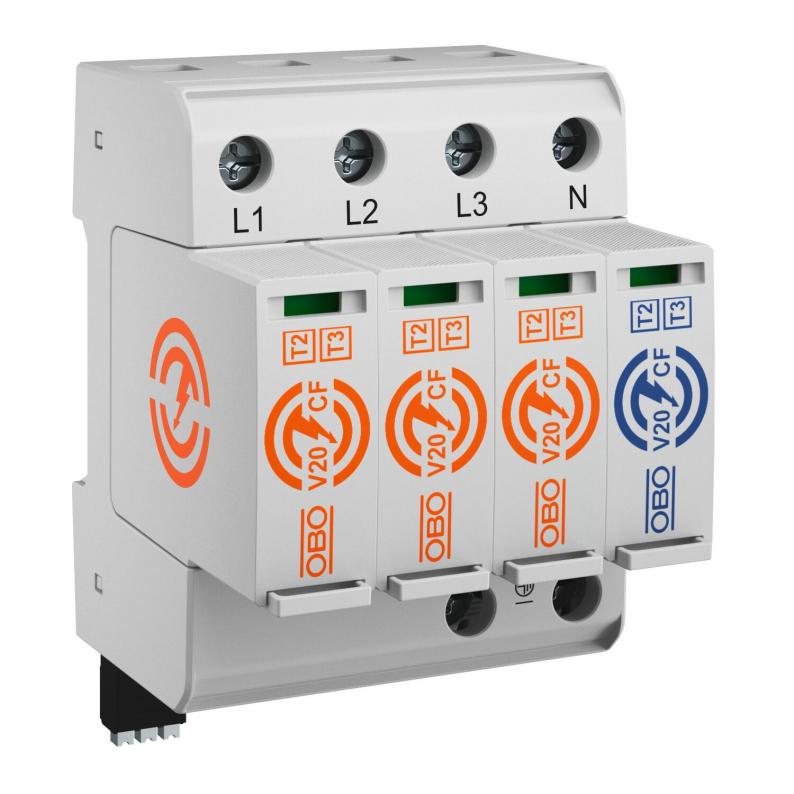

Surge arrester V20 with integrated pre-fuse

Tip V20-CF-3+1FS-300

Nr. articol 5095257

EAN 4012197504960

Specificații (PDF)

Declarație de conformitate (PDF)

REACH Declarație de conformitate (PDF)

RoHS Declarație de conformitate (PDF)

Afișați toate variantele

Nr. articol / Tip

5095257 / V20-CF-3+1FS-300

Tip de protecţie

IP20

Legarea polilor

3+N/PE

Cea mai mică unitate de vânzare: 1 Bucată

Bucată

Descriere

Surge arrester, type 2+3
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling

Date tehnice

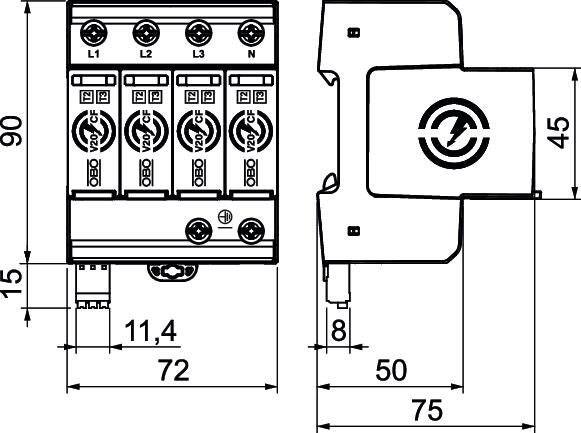

Dimensiuni

Lungime	75 mm
Lăţimea	72 mm
Înălţime	105 mm

Date tehnice

Număr de poli	4
Formă a reţelei	altele
Aerisit	nu
Semnalizare în interiorul aparatului	optică
Tip de protecţie	IP20
Tensiune maximă de funcţionare (L-N)	300 V
Tensiune de dimensionare (N-PE)	305 V
Curent de scurgere nominal (8/20) (L-N)	20 kA
Curent nominal de descărcare (8/20 µs) [N-PE]	40 kA
Curent maxim de descărcare (8/20 μs) [L-N]	40 kA
Curent maxim de descărcare (8/20 μs)[N-PE]	65 kA
Clasă de încercare tip 1	nu
Semnalizare la distanţă	da
Clasă de încercare tip 2	da
Tensiune nominală AC (50 / 60 Hz)	230 V
Siguranță integrată	da
Nivel de protectie (L-N)	≤1,5
Tensiune maximă de funcţionare continuă AC	300 V
Curent nominal de descărcare (8/20 µs)	20 kA
Legarea polilor	3+N/PE
Tip de montaj	Şină omega 35 mm
Potrivit pentru utilizare în exterior	nu
Tensiune reziduală [L-N] @ 5 kA	1,15 kV
Putere de comutare AC	230 V; 0,5 A
Putere de comutare DC	230 V; 0,1 A / 75 V; 0,5 A
Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea	50 kA eff
Tensiune TOV [L-N] cu mod rezistiv - 5 s	337 V
Tensiune TOV [L-N] cu siguranţă scăzută - 120 min	442 V
Tensiune TOV [L-N] cu mod rezistiv - 200 ms	1200 V
Rezistenţa la scurt circuit	da
Configuraţia rețelei DC	nu
Configuraţia rețelei IT	nu
Configuraţia rețelei TN	nu
Configuraţia rețelei TN-C	nu
Configuraţia rețelei TN-C-S	da
Configuraţia rețelei TN-S	da
Configuraţia rețelei TT	da
Forma reţelei	nu
Conform ROHS	da
Momentul de torsiune	4,5 Nm
SPD conform IEC 61643-1	clasa II
Clasa de solicitare conform EN 61643-11	Tip 2+3
Capacitatea de stingere a curentului rezidual (eff) [N-PE]	0,1 kA
Interval de temperatură aplicabil min.	-40 °C
Interval de temperatură aplicabil max.	85 °C
Dimensiune	300V
Umiditate a aerului max.	95 %
Umiditate a aerului min.	5 %

Posibilităţi de conectare

Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	2,5 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	35 mm²
Contacte FM	comutator
Secțiunea transversală a conductorului la clemele FM min.	0,25 mm²
Secțiunea transversală a conductorului la clemele FM max.	1,5 mm²
Secțiunea transversală a conductorului la clemele FM min.	23 AWG
Secțiunea transversală a conductorului la clemele FM max.	16 AWG
Curent de descărcare a eclatorului (8/20 µs) [total]	65 kA
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	16 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	4 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	2,5 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	16 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	2 AWG
