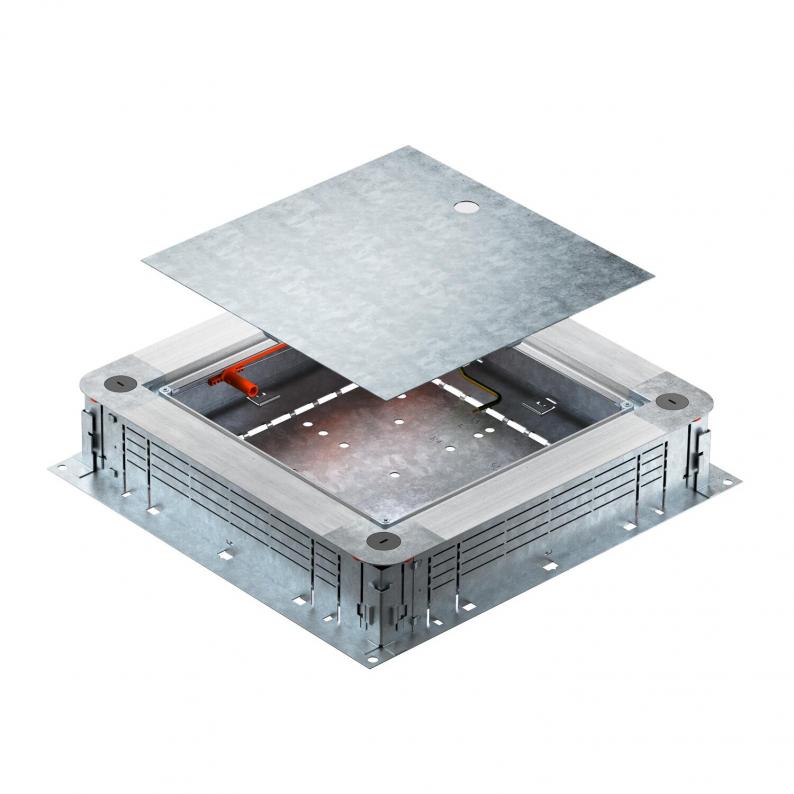

UZD250-4 SO junction and branch box
Tip UZD250-4 SO
Nr. articol 7410010
EAN 4012197408756
Nr. articol / Tip
Înălțimea șapei min.
Înălțimea șapei max.
Valoare nominală
Înălțimea canalului min.
Înălțimea canalului max.
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Junction and branch box for screed-covered underfloor installation duct with sheet steel side walls. For mounting of installation units in the mounting cover (to be ordered separately). Can be infinitely adjusted to a nominal screed height of 115–160 mm using the quick height-adjustment unit. The screed can be worked up to be flush with the screed draw-off edge. With noise decoupling option after screed laying and can also be used with system accessories for heavy-duty applications. Insertion of cables with the 2-part EÜK duct.
Date tehnice
Dimensiuni
| Lungime | 380 mm |
|---|---|
| Lăţimea | 400 mm |
| Înălţime | 80 mm |
| Dimensiune A | 380 mm |
| Dimensiune B | 400 mm |
| Dimensiune b | 283 mm |
| Dimensiune a | 262 mm |
Date tehnice
| Înălțimea șapei min. | 115 mm |
|---|---|
| Înălțimea șapei max. | 160 mm |
| Execuţia capacului | universal |
| Domeniul de reglare în înălțime min. | 115 mm |
| Domeniul de reglare în înălțime max. | 160 mm |
| Înălţimea minimă a şapei | 115 |
| Adecvat pentru canal în pardoseală acoperit de şapă | da |
| Adecvat pentru canal în pardoseală, la nivelul şapei, închis | nu |
| Lățime canal min. | 190 mm |
| Lățime canal max. | 250 mm |
| Orificiu de montaj pentru doză pe pardoseală | nu |
| Numărul aparatelor montabile | 1 |
| Posibilitate de montare a unei garnituri | da |
| Decuplabil | da |
| Placă a bazei | da |
| Potrivit pentru canale de pardoseală | da |
| Orificiu de montaj pentru unitate de montaj | pătrat |
| pentru conectarea ţevilor | nu |
| Valoare nominală | 250 mm |
| Gradul de protecție (IP) în utilizare | IP20 |
| Înălțimea canalului min. | 28 mm |
| Înălțimea canalului max. | 58 mm |
| Dimensiune | 400x380x80 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Serie produs | Doză de tragere în pardoseală UZD |
Descărcări
0 selectat
Specificații (1)
Declarații (1)
Certificate (1)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (2)
Variante
Tip
Înălțimea șapei min.
Înălțimea șapei max.
Execuţia capacului
Orificiu de montaj pentru unitate de montaj
Valoare nominală
Înălțimea canalului min.
Înălțimea canalului max.
Nr. articol
UZD250-4
80
160
universal
pătrat
250
28
58
7410022
UZD250-4 SO
115
160
universal
pătrat
250
28
58
7410010
Înălțimea șapei min.
UZD250-4
Nr. articol
7410022
Înălțimea șapei min.
80
Înălțimea șapei max.
160
Execuţia capacului
universal
Orificiu de montaj pentru unitate de montaj
pătrat
Valoare nominală
250
Înălțimea canalului min.
28
Înălțimea canalului max.
58
UZD250-4 SO
Nr. articol
7410010
Înălțimea șapei min.
115
Înălțimea șapei max.
160
Execuţia capacului
universal
Orificiu de montaj pentru unitate de montaj
pătrat
Valoare nominală
250
Înălțimea canalului min.
28
Înălțimea canalului max.
58
