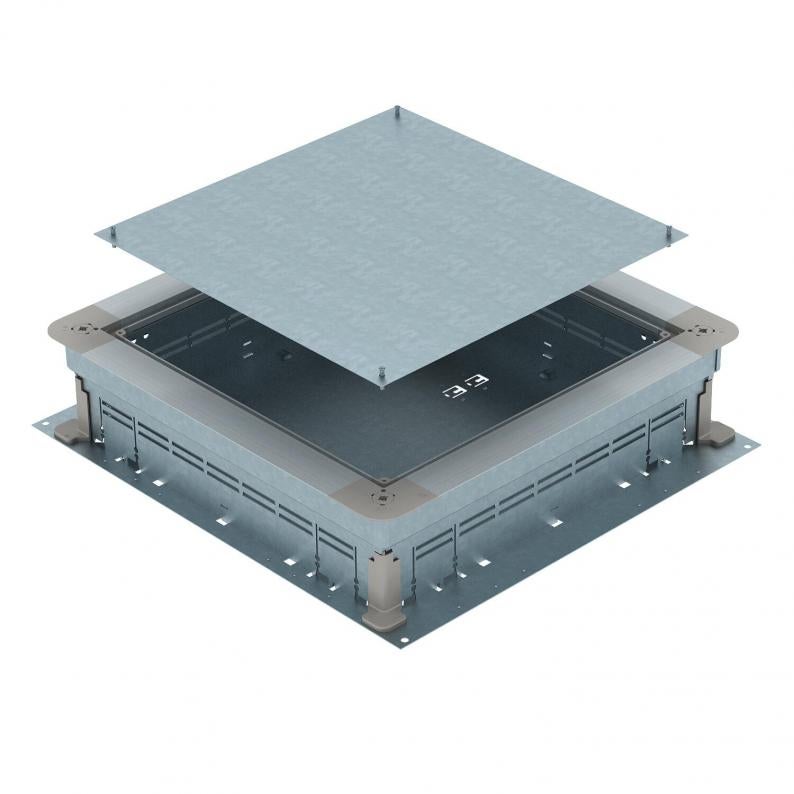

UZD350-3 pentru o înălţime a şapei de 115-170 mm
Tip UZD 115170 350-3
Nr. articol 7410047
EAN 4012195431671
Nr. articol / Tip
7410047 / UZD 115170 350-3
Înălțimea șapei min.
115 mm
Înălțimea șapei max.
170 mm
Execuţia capacului
universal
Valoare nominală
350 mm
Înălțimea canalului min.
28 mm
Înălțimea canalului max.
48 mm
Acest articol este un produs scos din fabricație!
Puteți găsi produsul succesor aici.
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Doză de tragere şi derivaţie în pardoseală pentru sisteme de instalaţii în pardoseală acoperite cu şapă cu pereți laterali din tablă de oțel. Pentru montarea unităților de instalare în capacul de montare (se comandă separat). Înălțimea poate fi reglată infinit la înălțimea nominală a șapei (este posibilă o reglare rapidă), iar șapa poate fi prelucrată la nivelul marginii de șlefuire a șapei. Cu opțiunea de decuplare a zgomotului după așezarea șapei și poate fi utilizată cu accesorii de sistem, de asemenea, pentru aplicații grele.
Pereţii laterali pregătiţi pentru lăţimi ale conductelor de 250 şi 350 mm.
Date tehnice
Date tehnice
| Înălțimea șapei min. | 115 mm |
|---|---|
| Înălțimea șapei max. | 170 mm |
| Execuţia capacului | universal |
| Domeniul de reglare în înălțime min. | 115 mm |
| Domeniul de reglare în înălțime max. | 170 mm |
| Înălţimea minimă a şapei | 115 |
| Adecvat pentru canal în pardoseală acoperit de şapă | da |
| Adecvat pentru canal în pardoseală, la nivelul şapei, închis | nu |
| Lățime canal min. | 190 mm |
| Lățime canal max. | 350 mm |
| Orificiu de montaj pentru doză pe pardoseală | nu |
| Posibilitate de montare a unei garnituri | da |
| Decuplabil | da |
| Placă a bazei | da |
| pentru conectarea ţevilor | nu |
| Valoare nominală | 350 mm |
| Conform ROHS | da |
| Înălțimea canalului min. | 28 mm |
| Înălțimea canalului max. | 48 mm |
| Dimensiune | 510x467x115 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Serie produs | Doză de tragere în pardoseală UZD |
Dimensiuni
| Dimensiune A | 467 mm |
|---|---|
| Dimensiune B | 510 mm |
| Dimensiune b | 383 mm |
| Dimensiune a | 362 mm |
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 11,8771 kg CO₂e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 11,8771 kg CO₂e |
| Data determinării valorii CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
