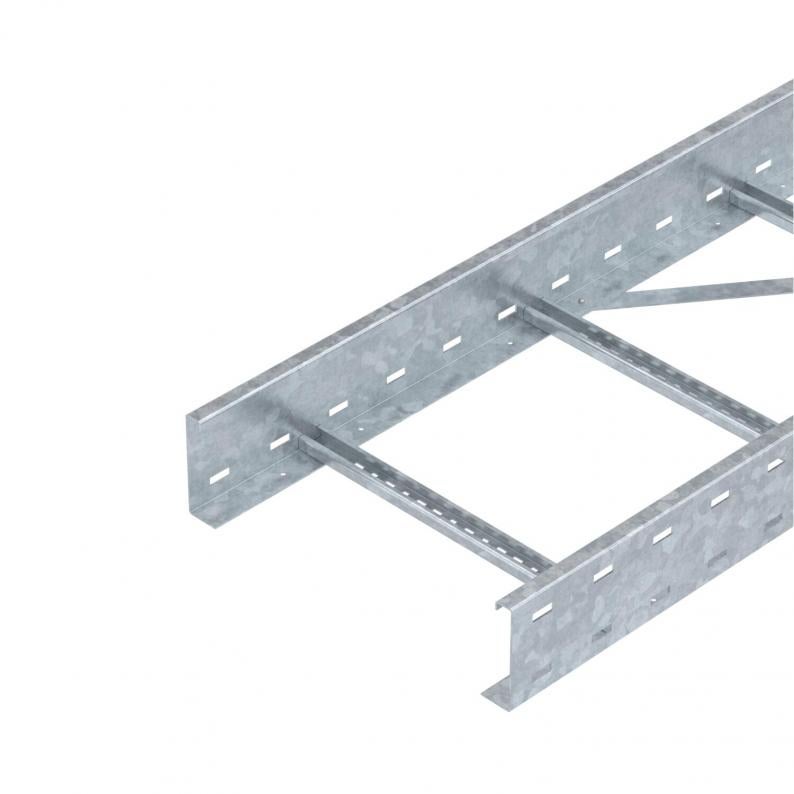

Wide span cable ladder WKLG 110 FT SOMY
Tip WKLG 1140 FT SO
Nr. articol 7189024
EAN 4012196024582
Nr. articol / Tip
Lungime
Lăţimea
grosimea lonjeronului
Cea mai mică unitate de vânzare: 6 m
6m
m
Descriere
Poduri de cabluri pentru încărcări mari cu perete lateral perforat şi înălţimea laturilor de 110 mm. Fixarea cablurilor și conductorilor cu clemă de prindere tip 2056.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Legăturile longitudinale tip WRVL 110 se comandă separat
Date tehnice

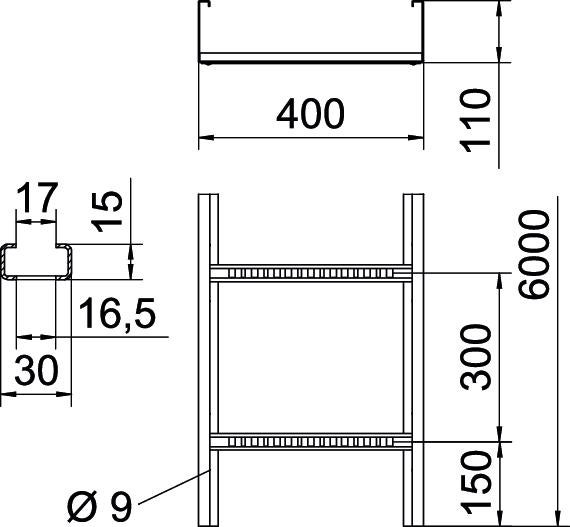

Dimensiuni
| Lungime | 6000 mm |
|---|---|
| Lăţimea | 400 mm |
| Înălţime | 110 mm |
| Dimensiune L | 6000 mm |
| Dimensiune B | 400 mm |
| Dimensiunea fantei traversei | 17,00 |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Variantă pentru încărcări mari | da |
| Secţiune utilă | 376 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 37600 mm² |
| Variantă traverse | Profil perforat |
| Execuţie lonjeron lateral | Profil (deschis) |
| Conform ROHS | da |
| grosimea lonjeronului | 2 mm |
| Dimensiune | 110x400x6000 |
| Suprafaţă | zincat prin imersie 85 µm |
| Material | Oţel |
| Culoare | zinc |
| Serie produs | Seria WKLG |
Încărcare
| Distanţa dintre reazeme 2,0m | 2,6 kN/m |
|---|---|
| Distanţa dintre reazeme 3,0m | 2,3 kN/m |
| Distanţa dintre reazeme 3,5m | 1,9 kN/m |
| Distanţa dintre reazeme 4,0m | 2,1 kN/m |
| Distanţa dintre reazeme 4,5m | 1,5 kN/m |
| Distanţa dintre reazeme 5,0m | 1,5 kN/m |
| Distanţa dintre reazeme 6,0m | 1 kN/m |
| Distanţa dintre reazeme 7,0m | 0,7 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 13,7082 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 13,7082 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
Descărcări
0 selectat
Specificații (1)
Declarații (4)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (2)
Variante
Tip
Lungime
Lăţimea
Menținerea în funcțiune
grosimea lonjeronului
Nr. articol
WKLG 1120 FT SO
6000
200
nu
2
7189018
WKLG 1140 FT SO
6000
400
nu
2
7189024
Lăţimea
WKLG 1120 FT SO
Nr. articol
7189018
Lungime
6000
Lăţimea
200
Menținerea în funcțiune
nu
grosimea lonjeronului
2
WKLG 1140 FT SO
Nr. articol
7189024
Lungime
6000
Lăţimea
400
Menținerea în funcțiune
nu
grosimea lonjeronului
2
