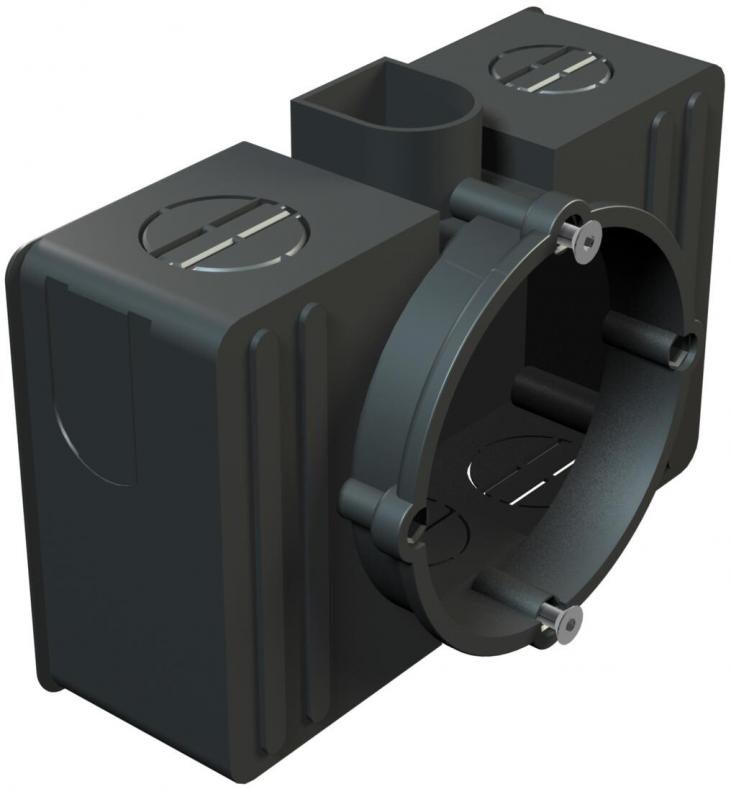

Cutie de conexiuni pentru aparate în tencuială
Tip UG 60 VK
Nr. articol 2003023
EAN 4012195003571
Nr. articol / Tip
2003023 / UG 60 VK
Înălţime
48 mm
Diametru
60 mm
Număr de introduceri
8
pentru diametrul ţevii
20 mm
Acest articol este un produs scos din fabricație!
Puteți găsi produsul succesor aici.
Cea mai mică unitate de vânzare: 10 Bucată
10Bucată
Bucată
Descriere
Doză de aparate/Doză de conexiuni cu volum mărit al dozelor de ambele părţi ale orificiului de montaj al aparatului pentru fixarea clemelor de legătură. Distanţă de combinare conform normei sigură la torsiune, garantată la 71 mm (conform DIN 49 073-1) prin cuplul Snap de blocare. Deschideri pentru conductor și țeavă până la Ø 21 mm cu suport pentru tencuială, distanţa între şuruburile de fixare 60 mm, pentru fixarea cu şuruburi autoperforante de 3,2 mm, cu 4 orificii pentru şuruburi şi 2 şuruburi de aparate, grad de protecţie IP20.
Date tehnice
Dimensiuni
| Lungime | 110 mm |
|---|---|
| Lăţimea | 70 mm |
| Înălţime | 48 mm |
Date tehnice
| Tip de intrare | Găuri uşor perforabile pentru conductori şi tuburi cu diametrul de până la 21 mm |
|---|---|
| Rezistenţă la şoc | da |
| Cotă pardoseală min. | 50 mm |
| Număr de utilizări | 1 |
| Distanţa dintre şuruburile aparatului | 60 mm |
| Diametru | 60 mm |
| fără halogeni | da |
| Număr de introduceri | 8 |
| Fixarea aparatelor | Şuruburi |
| Introducere prin partea inferioară | nu |
| Tip de protecţie | IP20 |
| Plombat | nu |
| Menținerea în funcțiune | fără |
| Tip de trecere prin carcasă | Ştanţare prealabilă |
| Cu ecranare | nu |
| pentru diametrul ţevii | 20 mm |
| Cu şuruburi | da |
| Etanș | nu |
| Cu limbă pentru cui | nu |
| Ștuț | Conectori tubulari |
| Secțiune transversală nominală min. | 1,5 mm² |
| Secțiune transversală nominală max. | 2,5 mm² |
| Diametru interior | 60 mm |
| Formă | dreptunghiular |
| la echipare | fără |
| Capac | fără |
| Fixarea capacului | nu se potriveşte |
| Conform ROHS | da |
| ignifug | conform VDE 0471/DIN 695 partea 2-1, temperatură de verificare 650 °C |
| Dimensiune | 70x110x48 |
| Material | Polistirol |
| Culoare | negru |
| Tensiune nominală | 400 V |
| Serie produs | Seria WIN |
