Jgheab pentru cabluri SKS-Magic® neperforat, FS
Cea mai mică unitate de vânzare: 3 m
m
Descriere
Jgheab pentru cabluri neporforat cu sistem de îmbinare rapidă, inclusiv toate piesele importante de legătură pentru o instalare economică şi cu timp redus.
Lungimea de livrare este de 3.050 mm, cu o lungime utilă la montaj de 3.000 mm. Elementul pană FED 60 ca accesoriu pentru jgheaburile de cabluri Magic cu înălţimi ale laturilor de 60 mm, 85 mm şi 110 mm poate fi comandat separat sub numărul de articol 6068859.
Echipotenţialul continuu este asigurat fără componente suplimentare.
Sistem de jgheaburi de cabluri testat VDE.
Date tehnice

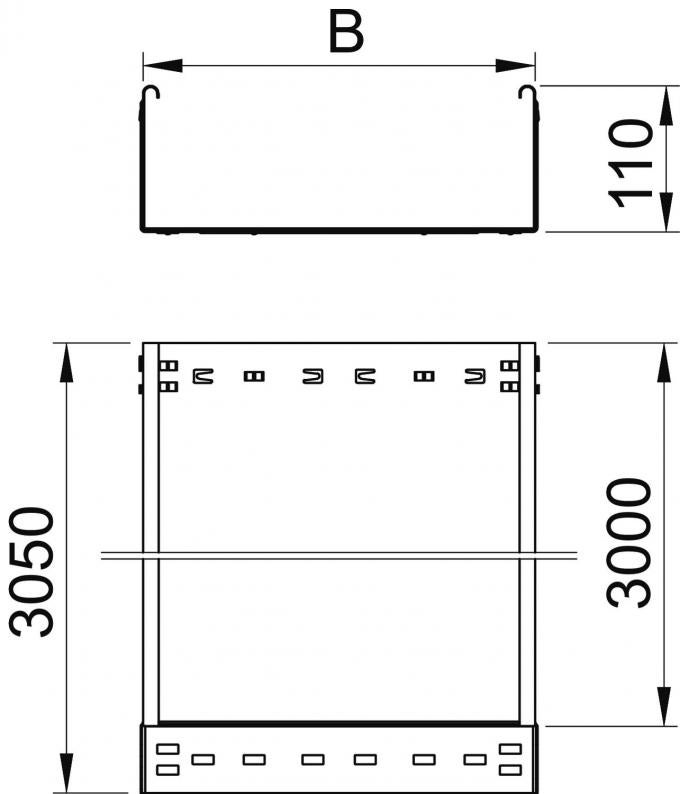

Dimensiuni
| Lungime | 3050 mm |
|---|---|
| Lăţimea | 200 mm |
| Înălţime | 110 mm |
| Dimensiune B | 200 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | nu |
| Execuţie legătură | piesă de legătură integrată |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 218 cm² |
| Oțel inoxidabil, băițuit | nu |
| Grosimea tablei | 1,5 mm |
| Perforație de montaj în bază | nu |
| Desenul găurii NATO | nu |
| Secţiune utilă | 21800 mm² |
| Cu capac | nu |
| Conform ROHS | da |
| Dimensiune | 110x200x3050 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Tip test de încărcare conform IEC 61537 | Tip II |
| Lungime utilă | 3000 mm |
| Tip de conector pentru sistemul de susținere a cablurilor | Fixare prin clipsare |
| Serie produs | Seria SKSM |
Încărcare
| Distanţa dintre reazeme 1,5m | 3 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 2,4 kN/m |
| Distanţa dintre reazeme 2,5m | 1,76 kN/m |
| Distanţa dintre reazeme 3,0m | 1,2 kN/m |
| Distanţa dintre reazeme 3,5m | 0,84 kN/m |
| Distanţa dintre reazeme 4,0m | 0,8 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 13,4836 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 13,4836 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
