Pod de cabluri LG 60, 3 m NS FS
Tip LG 650 NS 3 FS
Nr. articol 6208515
EAN 4012195064008
Nr. articol / Tip
Lungime
Lăţimea
grosimea lonjeronului
Cea mai mică unitate de vânzare: 3 m
3m
m
Descriere

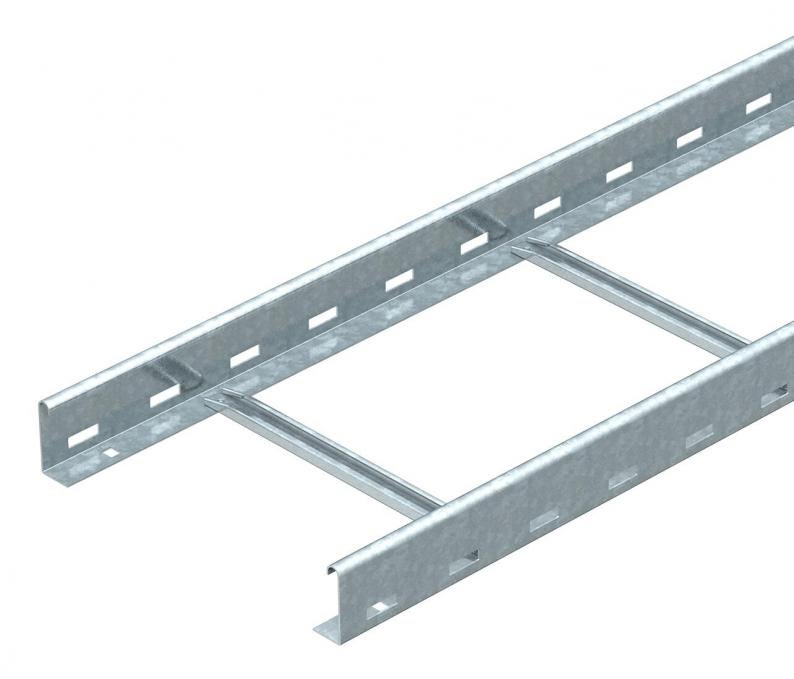

Pod de cabluri cu lonjeron perforat cu înălţimea laturii de 60 mm cu traverse profil C nituite, deschis sus (execuţie NS).
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Atenuare magnetică datorată ecranării fără capac 10 dB, cu capac 15 dB.
Podul de cabluri se livrează pliat.
Brida U corespunzătoare de tipul 2056/N o găsiţi în capitolul "Sisteme de poduri de cabluri verticale".
Date tehnice

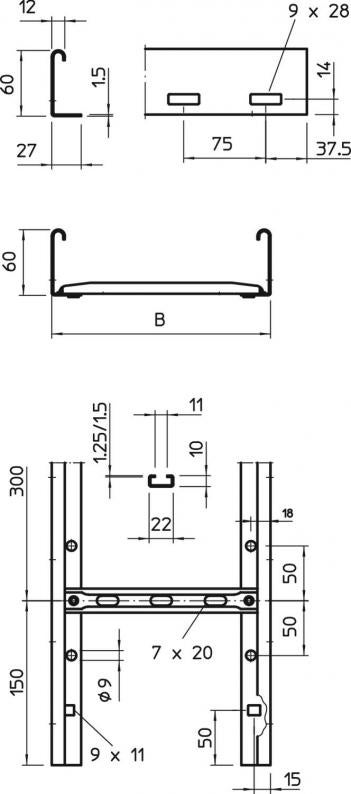

Dimensiuni
| Lungime | 3000 mm |
|---|---|
| Lăţimea | 500 mm |
| Înălţime | 60 mm |
Date tehnice
| Menținerea în funcțiune | nu |
|---|---|
| Perforaţie laterală | da |
| Variantă pentru încărcări mari | nu |
| Secţiune utilă | 248 cm² |
| Oțel inoxidabil, băițuit | nu |
| Secţiune utilă | 24800 mm² |
| Distanţa dintre traverse | 300 mm |
| Variantă traverse | Profil perforat |
| Execuţie lonjeron lateral | profil plat |
| Fixare traversă | nituită înfundată |
| Dimensiune | 60x500x3000 |
| Conform ROHS | da |
| grosimea lonjeronului | 1,5 mm |
| Dimensiune | 60x500x3000 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Culoare | zinc |
| Serie produs | Seria LG |
Încărcare
| Distanţa dintre reazeme 1,5m | 3,1 kN/m |
|---|---|
| Distanţa dintre reazeme 2,0m | 2 kN/m |
| Distanţa dintre reazeme 2,5m | 1,5 kN/m |
| Distanţa dintre reazeme 3,0m | 1 kN/m |
| Distanţa dintre reazeme 3,5m | 0,6 kN/m |
| Distanţa dintre reazeme 4,0m | 0,4 kN/m |
Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 7,1809 kg CO2e / 1 Metru |
|---|---|
| CO₂ Footprint (GWP) | 7,1809 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Metru |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Data de expirare EPD | 10.07.2029 |
| Număr declarație EPD | EPD-KTO-17.0 |
| Standard EPD/standard LCA (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accesorii
Accesorii pentru sistem
Accesorii pentru montaj
Articol
Tip
Nr. articol
Cantitate
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (2)
Declarații (5)
Instrucțiuni și mijloace auxiliare (2)
Imagini ale articolului (3)
Date 3D materiale de descărcat (1)
Variante
Tip
Lungime
Lăţimea
Menținerea în funcțiune
grosimea lonjeronului
Suprafaţă
Material
Nr. articol
LG 620 NS 3 FS
3000
200
nu
1,5
zincat în bandă
Oţel
6208506
LG 630 NS 3 FS
3000
300
nu
1,5
zincat în bandă
Oţel
6208509
LG 640 NS 3 FS
3000
400
nu
1,5
zincat în bandă
Oţel
6208512
LG 650 NS 3 FS
3000
500
nu
1,5
zincat în bandă
Oţel
6208515
LG 660 NS 3 FS
3000
600
nu
1,5
zincat în bandă
Oţel
6208518
