PV system solution, type 2, for inverter with 2 MPP trackers, 1,000 V DC
Tip VG-CPV1000K 22
Nr. articol 5088568
EAN 4012196329854
Nr. articol / Tip
5088568 / VG-CPV1000K 22
Tip de protecţie
IP65
Acest articol este un produs scos din fabricație!
Puteți găsi produsul succesor aici.
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere

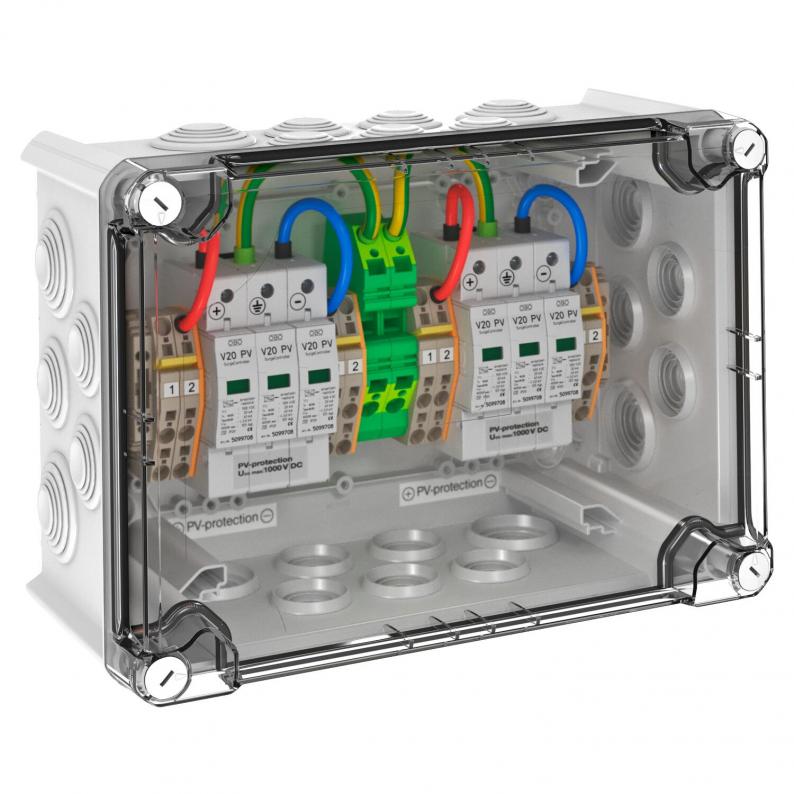

System solution for photovoltaic inverter with 2 separate MPP trackers
• Varistor arrester, connectable with cut-off unit in error-resistant Y circuit to VDE 0100-712 (50539-12)
• Low DC protection level: < 4.0 kV (Voc max = 1,000 V DC with V20-B+C/0-500PV)
• Per protection device, there are 4 terminals up to 6 mm² pre-mounted in the housing, up to 30 A DC per terminal
• Pre-mounted in polycarbonate housing (IP66), UV-resistant for use outside, including cable gland kit
For DC protection of the inverter in photovoltaic systems.
If there is a danger of condensation forming through wind, ice, temperature or sunlight, further measures may be necessary!
• Varistor arrester, connectable with cut-off unit in error-resistant Y circuit to VDE 0100-712 (50539-12)
• Low DC protection level: < 4.0 kV (Voc max = 1,000 V DC with V20-B+C/0-500PV)
• Per protection device, there are 4 terminals up to 6 mm² pre-mounted in the housing, up to 30 A DC per terminal
• Pre-mounted in polycarbonate housing (IP66), UV-resistant for use outside, including cable gland kit
For DC protection of the inverter in photovoltaic systems.
If there is a danger of condensation forming through wind, ice, temperature or sunlight, further measures may be necessary!
Date tehnice
Date tehnice
| Formă a reţelei | altele |
|---|---|
| Aerisit | da |
| Semnalizare în interiorul aparatului | optică |
| Tip de protecţie | IP65 |
| Semnalizare la distanţă | nu |
| Clasă de încercare tip 2 | da |
| Siguranță integrată | nu |
| Tensiune maximă de funcţionare continuă DC | 1000 V |
| Curent nominal de descărcare (8/20 µs) | 20 kA |
| Tip de montaj | montat în prealabil în carcasă |
| Valoare max. a protectiei la suprasarcină | 125 |
| Variantă | Pentru două MPP și cu cleme de conexiune |
| Configuraţia rețelei DC | da |
| Configuraţia rețelei IT | nu |
| Configuraţia rețelei TN | nu |
| Configuraţia rețelei TN-C | nu |
| Configuraţia rețelei TN-C-S | nu |
| Configuraţia rețelei TN-S | nu |
| Configuraţia rețelei TT | nu |
| Forma reţelei | nu |
| Conform ROHS | da |
| Temperatură operațională min. | -40 °C |
| Temperatură operațională max. | 80 °C |
| SPD conform IEC 61643-1 | clasa II |
| Clasa de solicitare conform EN 61643-11 | Tip 2 |
| CP nr. | 1→2 |
| Curent maxim de descărcare (8/20 μs) | 40 kA |
| Timp de acţionare | <25 ns |
| Siguranţă maximă | 125 A |
| Interval de temperatură aplicabil min. | -40 °C |
| Interval de temperatură aplicabil max. | 80 °C |
| Dimensiune | 1000V DC |
| Serie produs | PV-ÜSS |
Posibilităţi de conectare
| Curent de descărcare a eclatorului (8/20 µs) [total] | 20 kA |
|---|---|
| Secțiunea transversală a conductorului rigid (mono/multifilar) min. | 0,5 mm² |
| Secțiunea transversală a conductorului rigid (mono/multifilar) max. | 10 mm² |
Date de mediu
| Amprenta CO2 (GWP) de la leagăn la poartă | 6,1924 kg CO₂e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 6,1924 kg CO₂e |
| Data determinării valorii CO2 | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
