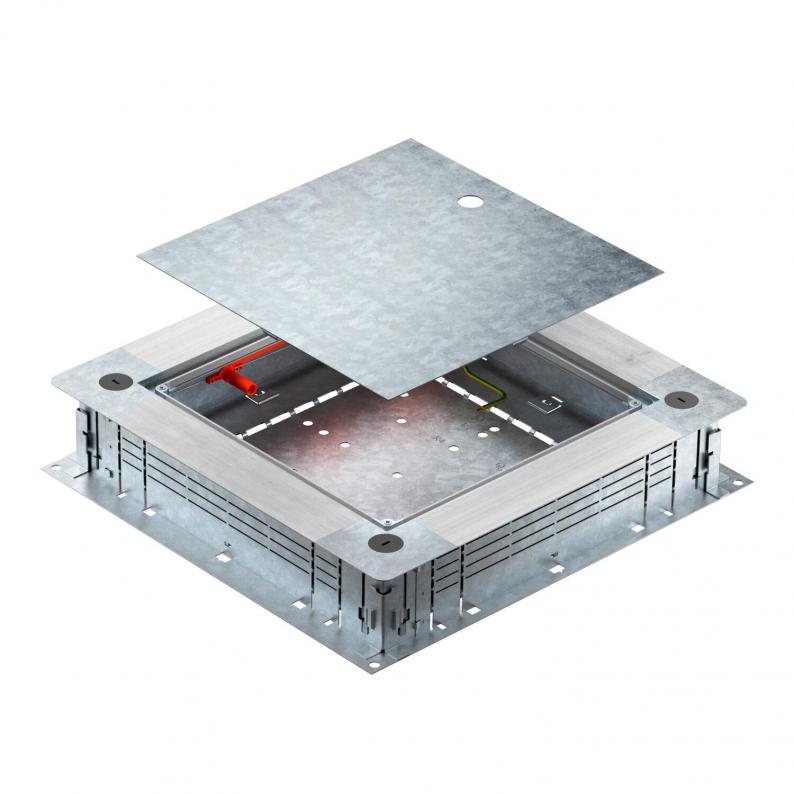

UZD250-4 junction and branch box
Tip UZD250-4
Nr. articol 7410022
EAN 4012197375324
Nr. articol / Tip
Înălțimea șapei min.
Înălțimea șapei max.
Valoare nominală
Înălțimea canalului min.
Înălțimea canalului max.
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Junction and branch box for screed-covered underfloor installation duct with sheet steel side walls. For mounting of installation units in the mounting cover (to be ordered separately). Can be infinitely adjusted to a nominal screed height of 80–160 mm using the quick height-adjustment unit. The screed can be worked up to be flush with the screed draw-off edge. With noise decoupling option after screed laying and can also be used with system accessories for heavy-duty applications. Insertion of cables with the 2-part EÜK duct.
Date tehnice
Dimensiuni
| Lungime | 380 mm |
|---|---|
| Lăţimea | 400 mm |
| Înălţime | 80 mm |
| Dimensiune A | 380 mm |
| Dimensiune B | 400 mm |
| Dimensiune b | 283 mm |
| Dimensiune a | 262 mm |
Date tehnice
| Înălțimea șapei min. | 80 mm |
|---|---|
| Înălțimea șapei max. | 160 mm |
| Execuţia capacului | universal |
| Domeniul de reglare în înălțime min. | 80 mm |
| Domeniul de reglare în înălțime max. | 160 mm |
| Înălţimea minimă a şapei | 80 |
| Adecvat pentru canal în pardoseală acoperit de şapă | da |
| Adecvat pentru canal în pardoseală, la nivelul şapei, închis | nu |
| Lățime canal min. | 190 mm |
| Lățime canal max. | 250 mm |
| Orificiu de montaj pentru doză pe pardoseală | nu |
| Numărul aparatelor montabile | 1 |
| Posibilitate de montare a unei garnituri | da |
| Decuplabil | da |
| Placă a bazei | da |
| Potrivit pentru canale de pardoseală | da |
| Orificiu de montaj pentru unitate de montaj | pătrat |
| pentru conectarea ţevilor | nu |
| Valoare nominală | 250 mm |
| Gradul de protecție (IP) în utilizare | IP20 |
| Conform ROHS | scutit |
| Înălțimea canalului min. | 28 mm |
| Înălțimea canalului max. | 58 mm |
| Dimensiune | 400x380x80 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Serie produs | Doză de tragere în pardoseală UZD |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 21,9284 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 21,9284 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
DUG 250-3 2
7400455
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
DUG 250-3 4
7400459
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
DUG 250-3 6
7400463
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
DUG 250-3 9
7400467
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 7400573
Capac orb pentru UZD250-3Tip
DU 250-2
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 7400455
Capac pentru montaj 250, mărime nominală 2Tip
DUG 250-3 2
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 7400459
Capac pentru montaj 250, mărime nominală 4Tip
DUG 250-3 4
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descărcări
0 selectat
Specificații (1)
Cataloage și broșuri (2)
Declarații (3)
Certificate (1)
Instrucțiuni și mijloace auxiliare (3)
Imagini ale articolului (2)
Date 3D materiale de descărcat (1)
Variante
Tip
Înălțimea șapei min.
Înălțimea șapei max.
Execuţia capacului
Orificiu de montaj pentru unitate de montaj
Valoare nominală
Înălțimea canalului min.
Înălțimea canalului max.
Nr. articol
UZD250-4
80
160
universal
pătrat
250
28
58
7410022
UZD250-4 SO
115
160
universal
pătrat
250
28
58
7410010
Înălțimea șapei min.
UZD250-4
Nr. articol
7410022
Înălțimea șapei min.
80
Înălțimea șapei max.
160
Execuţia capacului
universal
Orificiu de montaj pentru unitate de montaj
pătrat
Valoare nominală
250
Înălțimea canalului min.
28
Înălțimea canalului max.
58
UZD250-4 SO
Nr. articol
7410010
Înălțimea șapei min.
115
Înălțimea șapei max.
160
Execuţia capacului
universal
Orificiu de montaj pentru unitate de montaj
pătrat
Valoare nominală
250
Înălțimea canalului min.
28
Înălțimea canalului max.
58
