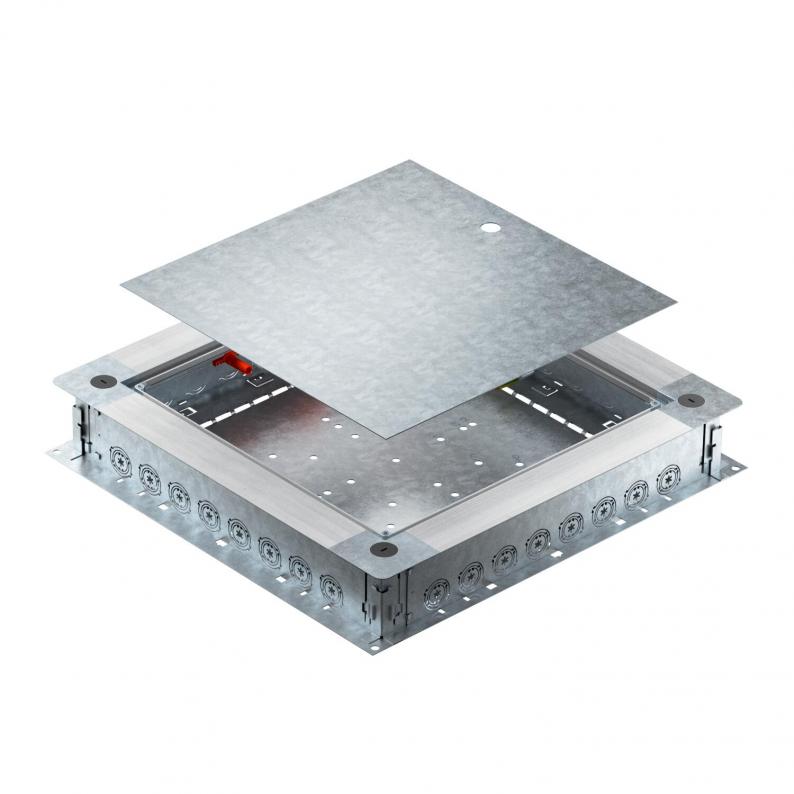

UZD350-4 R junction and branch box
Tip UZD350-4 R
Nr. articol 7410025
EAN 4012197375386
Nr. articol / Tip
7410025 / UZD350-4 R
Înălțimea șapei min.
80 mm
Înălțimea șapei max.
160 mm
Execuţia capacului
universal
Orificiu de montaj pentru unitate de montaj
pătrat
Valoare nominală
350 mm
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Descriere
Junction and branch box UZD350-4 R with side walls made of sheet steel. For mounting of installation units in the mounting lid (to be ordered separately). Can be infinitely adjusted to a nominal screed height of 80–160 mm using the quick height-adjustment unit. The screed can be worked up to be flush with the screed edge. With an acoustic decoupling option after screed laying, and with system accessories, it can be used for heavy-duty applications. Insertion of cables through the pipe entries. Pipe entry per side suitable for 8 installation pipes each of the diameters M20, M25 and M32
Date tehnice
Dimensiuni
| Lungime | 480 mm |
|---|---|
| Lăţimea | 500 mm |
| Înălţime | 80 mm |
| Dimensiune A | 480 mm |
| Dimensiune B | 500 mm |
| Dimensiune b | 383 mm |
| Dimensiune a | 362 mm |
Date tehnice
| Înălțimea șapei min. | 80 mm |
|---|---|
| Înălțimea șapei max. | 160 mm |
| Execuţia capacului | universal |
| Domeniul de reglare în înălțime min. | 80 mm |
| Domeniul de reglare în înălțime max. | 160 mm |
| Înălţimea minimă a şapei | 80 |
| Adecvat pentru canal în pardoseală acoperit de şapă | nu |
| Adecvat pentru canal în pardoseală, la nivelul şapei, închis | nu |
| Orificiu de montaj pentru doză pe pardoseală | nu |
| Numărul aparatelor montabile | 1 |
| Posibilitate de montare a unei garnituri | da |
| Decuplabil | da |
| Placă a bazei | da |
| Potrivit pentru canale de pardoseală | nu |
| Orificiu de montaj pentru unitate de montaj | pătrat |
| pentru conectarea ţevilor | da |
| Valoare nominală | 350 mm |
| Gradul de protecție (IP) în utilizare | IP20 |
| Conform ROHS | scutit |
| Dimensiune | 500x480x80 |
| Suprafaţă | zincat în bandă |
| Material | Oţel |
| Serie produs | Doză de tragere în pardoseală UZD |
Date de mediu
| Ambalaj în întregime din carton reciclat | da |
|---|
| Amprenta CO2 (GWP) de la leagăn la poartă | 29,833 kg CO2e / 1 Bucată |
|---|---|
| CO₂ Footprint (GWP) | 29,833 kg CO₂e |
| Data determinării valorii CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Bucată |
| Declared Unit Quantity | 1 |
Accesorii
Accesorii pentru sistem
Articol
Tip
Nr. articol
Cantitate
DUG 350-3 4
7400505
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
DUG 350-3 6
7400509
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
DUG 350-3 9
7400513
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
DUG 350-3 R9
7400549
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 7400577
Capac orb pentru UZD350-3Tip
DU 350-2
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 7400505
Mounting cover 350, nominal size 4Tip
DUG 350-3 4
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
Nr. articol 7400509
Capac pentru montaj 350, mărime nominală 6Tip
DUG 350-3 6
Cea mai mică unitate de vânzare: 1 Bucată
1Bucată
Bucată
