Centrul de testare BET: calitate dovedită
Produsele OBO reprezintă cea mai înaltă calitate. Pentru a garanta acest lucru ne bazăm, pe lângă testele externe extinse, pe centrul nostru intern de testare BET. Aici, calitatea, capacitatea de încărcare și capacitatea portantă a produselor OBO sunt puse la încercare în cadrul unor verificări și a unor testări extinse. Printre altele, specialiștii noștri cu înaltă calificare verifică aici componentele de protecție la trăsnet, structurile de protecție la trăsnet și aparatele de protecție la supratensiune. De asemenea, efectele trăsnetelor sunt analizate aici din punct de vedere științific.
Un alt obiectiv al testării este capacitatea portantă și capacitatea de încărcare a sistemelor de susținere ale cablurilor. Instalațiile de testare ultramoderne din centrul de testare OBO permit simulări de sarcină care cântăresc tone. Inginerii de testare OBO nu testează doar în timpul dezvoltării, ci și în cadrul certificărilor, în conformitate cu cerințele specifice sau la cererea clientului.
De asemenea, în centrul de testare BET este pusă la încercare și capacitatea de încărcare a sistemelor în pardoseală.
Acces rapid la toate informațiile pentru dumneavoastră
OBO execută următoarele încercări în centrul de testare BET:
- Sisteme de susținere a cablurilor: teste conform DIN / EN / IEC 61537
- Proprietățile electromagnetice ale sistemelor de gestionare a cablurilor:
Teste conform DIN / CLC/TS 50659 - Sisteme în pardoseală: teste conform DIN / EN 50085-2-2
- Componente de protecție la trăsnet: teste conform DIN / EN / IEC 62561
- Dispozitive de protecție la supratensiune: teste conform DIN / EN / IEC 61643
Sistemele de gestionare a cablurilor conductoare de electricitate, metalice și conectate la egalizarea potențialului protejează cablurile și conductele instalate în acestea împotriva câmpurilor de interferență electromagnetică.
Randamentul ecranării împotriva câmpurilor magnetice este definit prin efectul de ecranare al sistemelor de gestionare a cablurilor și este măsurat în conformitate cu capitolul 4 al DIN / CLC/TS 50659. Pentru aceasta, curentul de interferență indus într-o buclă de conductor prin câmpul magnetic al unui curent de impuls este măsurat într-un aranjament fix. Efectul de ecranare magnetic al sistemului de gestionare a cablurilor este de 20 de ori valoarea logaritmului din raportul curentului de interferență din bucla conductoarelor fără sistem de gestionare a cablurilor pentru curentul de interferență din bucla conductoarelor, atunci când acesta se află în sistemul de gestionare a cablurilor.
Impedanța de transfer este o altă caracteristică a sistemelor de gestionare a cablurilor metalice, conductoare electrice, care servește la evaluarea interferenței electromagnetice.
Aceasta rezultă din raportul dintre căderea de tensiune de-a lungul unui aranjament fix și un curent de interferență, care circulă prin acest aranjament. Căderea de tensiune care apare este o combinație dintre căderea de tensiune, apărută din cauza curentului de interferență din sistemul de gestionare a cablurilor de-a lungul aranjamentului și căderea de tensiune care este indusă prin intermediul acestui curent de interferență dintr-un cablu montat în sistemul de gestionare a cablurilor. Măsurarea impedanței de transfer se realizează conform capitolului 5 din DIN / CLC/TS 50659.

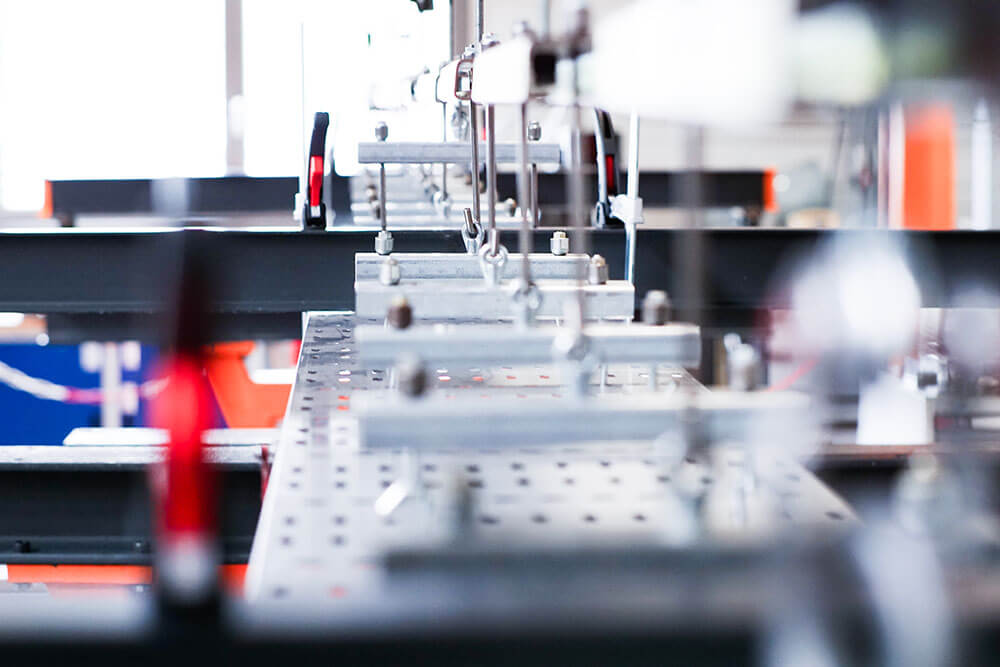

Pentru a asigura capacitatea portantă a sistemelor de susținere a cablurilor (KTS), în DIN / EN / IEC 61537 sunt prevăzute încercări pentru o sarcină de lucru sigură (SWL) și sunt definite condițiile de încercare corespunzătoare. În centrul de testare BET se află o instalație de încercare KTS adecvată pentru executarea acestor încercări. Aceasta este o construcție proprie a companiei OBO Bettermann, fiind extinsă continuu, precum și adaptată la noile cerințe și situații de-a lungul anilor.

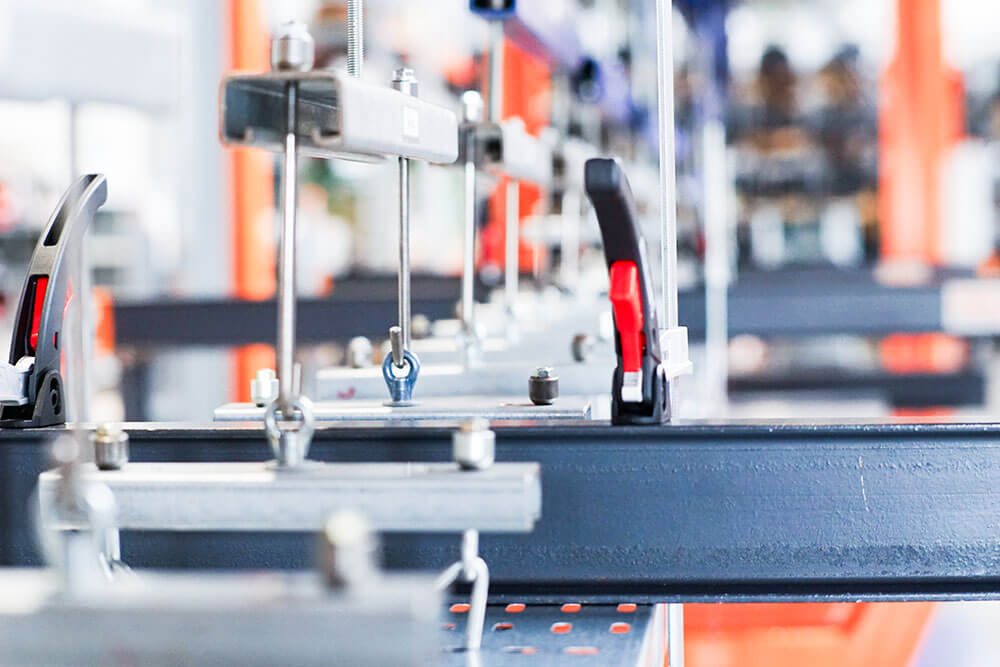

Sistemele de susținere a cablurilor sunt montate în conformitate cu DIN / EN / IEC 61537. În funcție de lungimea suprafeței de testare, elementele de încercare sunt încărcate prin intermediul a doi cilindri hidraulici în total cu o forță de tracțiune de 7 t, precum și cu sarcina care trebuie susținută. Deformările apărute în modul acesta sunt înregistrate cu ajutorul senzorilor de măsurare a căii (odometru) și sunt documentați împreună cu forța în kN/m. Dacă sistemul de susținere a cablurilor a rezistat cu succes sarcinii, aceasta va fi mărită cu un factor de 1,7 pentru asigurarea împotriva cedării. Este înregistrată în continuare deformarea în raport cu sarcina.
Cu instalația de încercare pot fi realizate încercări cu sarcini de la 0,05 kN/m până la 4,9 kN/m. Pot fi realizate următoarele încercări în conformitate cu DIN / EN / IEC 61537: la nivel orizontal și vertical, în direcția de deplasare orizontală, în conformitate cu capitolele 10.3, 10.4 și 10.5 cu distanțe de susținere.
- până la 7 m sub formă de construcție cu grindă cu două deschideri
- până la 15 m sub formă de construcție cu grindă cu o singură deschidere
Sistemele de jgheaburi sau de poduri pentru cabluri, precum și elementele individuale care susțin aceste sisteme (de exemplu, console și dispozitive de suspendare) sunt supuse unei sarcini sigure de lucru conform DIN / EN / IEC 61537. În timpul verificării, instalația de încercare KTS înregistrează forța reală și deformarea corespunzătoare. Instalația de încercare este concepută pentru o forță de tracțiune de 25 kN.
Rezistența mecanică a sistemelor de susținere și de poduri pentru cabluri este verificată printr-o încercare la șoc cu ajutorul ciocanului-pendul. Aparatul de verificare cu ciocan-pendul poate testa până la 50 J. În conformitate cu DIN / EN / IEC 61537 este necesară o astfel de încercare pentru sistemele metalice.
O altă încercare care poate fi efectuată în centrul de testare, este încercarea conductibilității electrice la sistemele de susținere și de poduri de cabluri conform capitolului 11 al DIN / EN / IEC 61537. Aceasta servește la egalizarea potențialului și a conexiunii la pământ.
Componentele sistemului, care nu fac obiectul unei clase de coroziune în standardul de testare DIN / EN / IEC 61537, pot fi încercate în camera de ceață salină printr-un test de pulverizare cu ceață salină. Testul de pulverizare cu sare neutră (NSS) conform ISO 9227 permite evaluarea rezistenței la coroziune a protecției la coroziune neclasificate. Acest test este utilizat adesea și pentru testele de comparare a tipurilor similare de protecție la coroziune.

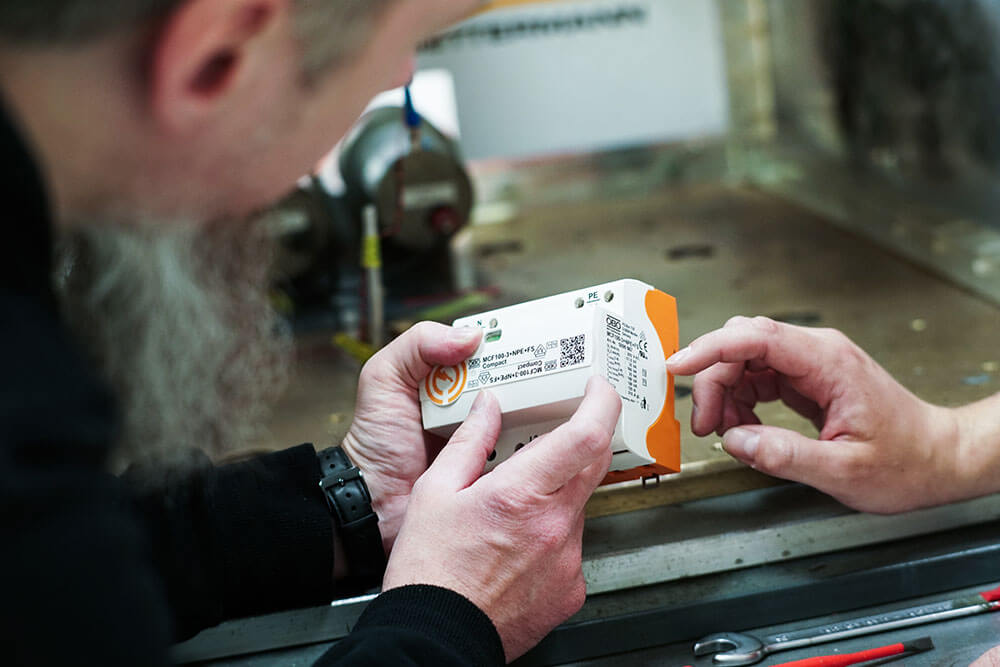

Seria de norme DIN / EN / IEC 61643 necesită diverse verificări de putere și de siguranță pentru probarea capacității de evacuare și a puterii corecte a dispozitivelor de protecție la supratensiune (SPD). Aceste verificări garantează și siguranța SPD-urilor în cazul defecțiunilor de sistem.

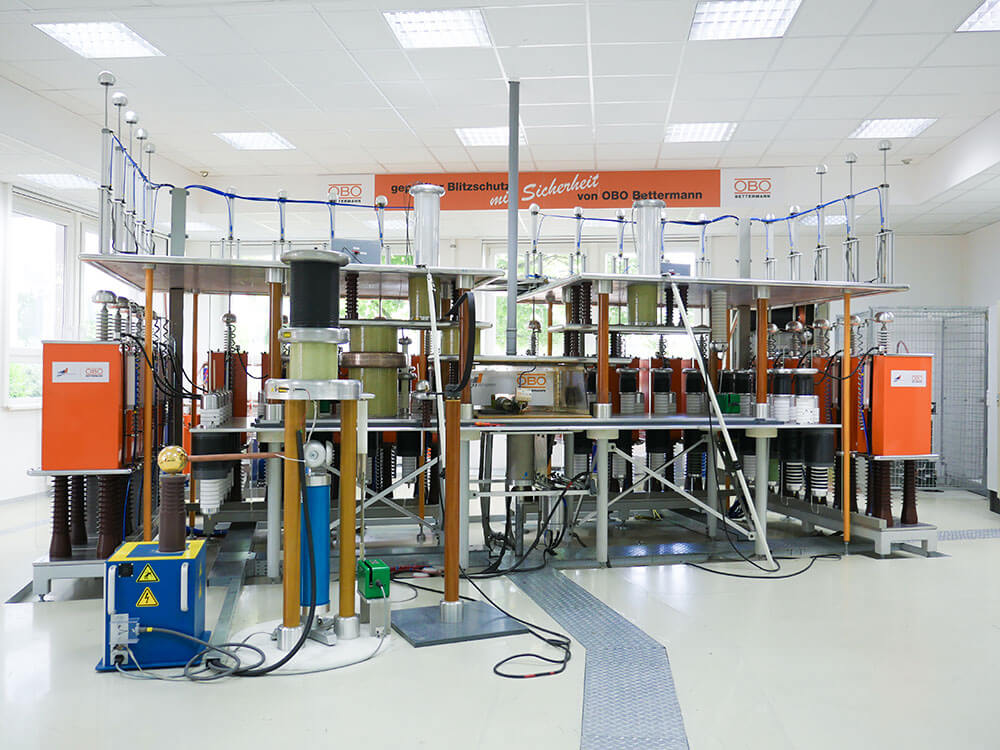

Cu ajutorul generatorului de curent de trăsnet, în centrul de testare BET poate fi încercată puterea și capacitatea de evacuare a SPD-urilor de tip 1 și 2. Acesta furnizează impulsuri de curent 8/20 și 10/350 de până la 200 kA. Generatorul de curent de trăsnet conține un sistem de divizor de tensiune diferențial capacitiv ohmic, care măsoară până la 10 kV.
Pentru încercarea de lucru este disponibilă și o sursă de curent alternativ care este conectată în paralel la generatorul de curent de trăsnet și poate livra curenți de scurtcircuit prospectivi de până la 3,5 kA la 190 V și 255 V și 1,5 kA la 440 V.
Generatoarele noastre hibrid au capacitatea de a furniza până la 24 kV (1,2/50) / 12 kA (8/20). Prin adăugarea unei rezistențe de 498 Ω sunt posibile măsurători ale tensiunii de răspuns la impulsuri pentru SPD-urile comutabile și combinate conform fișei de decizie CTL DSH 2006.
Măsurătorile curentului total de impuls de scurgere pot fi efectuate la SPD-urile cu până la 4 conexiuni de conductori de curent. Cu ajutorul sistemului de măsurare existent curentul poate fi măsurat prin fiecare conductor electric până la 60 kA pentru impulsuri de curent 8/20 și 10/350.
În centrul de testare BET pot fi încercate, de asemenea, tensiunile limită și curenții de scurgere.
În seria de norme DIN / EN / IEC 62561 sunt prevăzute diferite teste, de exemplu, pentru curenții de impuls ai trăsnetelor, teste electrice, mecanice și de mediu. Acest lucru dovedește că componentele unui sistem de protecție la trăsnet dispun de o capacitate suficientă a curentului de impuls al trăsnetului și o rezistență suficientă la solicitările mediului.
Cu dispozitivele de testare din centrul de testare BET pot fi efectuate următoarele încercări:
Încercările de condiționare (testul de îmbătrânire) necesare conform seriei de norme DIN / EN / IEC 62561 pot fi efectuate în lada cu ceață salină și unitatea Kesternich. Încercarea ciclică prin pulverizare cu ceață salină (grad caustic 2) descrisă în IEC 60068-2-52 poate fi realizată cu ajutorul lăzii cu ceață salină. Tratamentul în atmosferă umedă cu conținut de sulf conform ISO 6988 este efectuată în unitatea Kesternich.

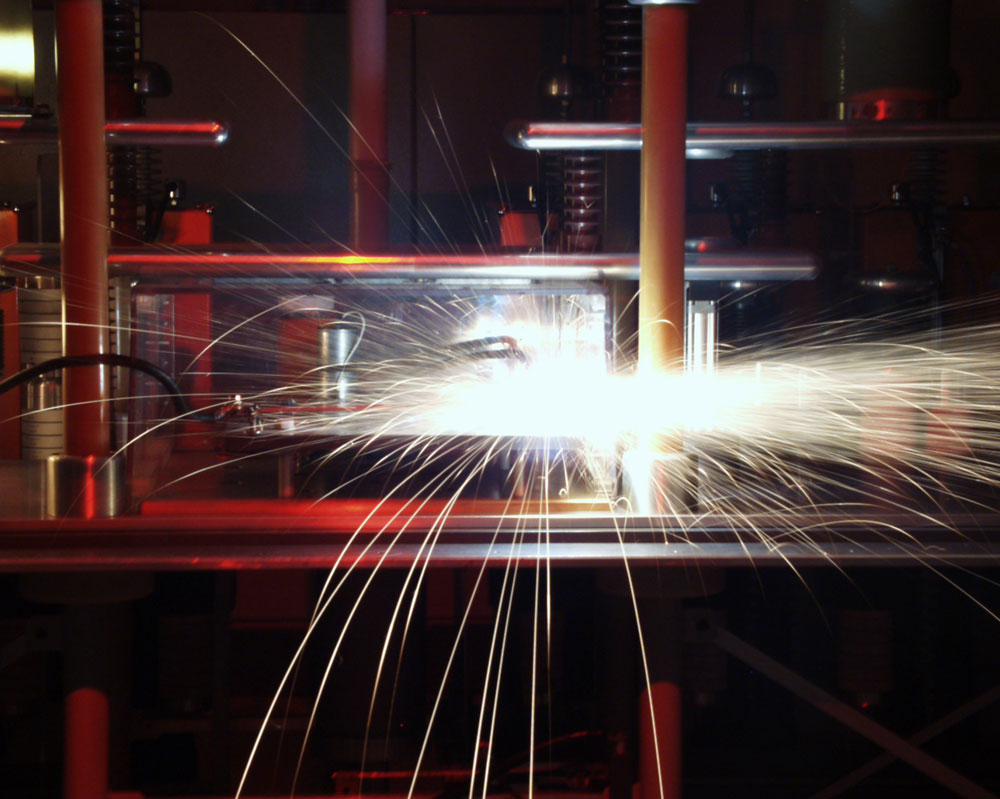

Cu ajutorul generatorului de curent de trăsnet pot fi efectuate încercările la curent de trăsnet ale seriei de norme DIN / EN / IEC 62561 cu până la 200 kA și cu o formă a undei de 10/350 și 8/20. Astfel pot fi verificate componentele sistemelor de protecție la trăsnet, precum componentele de conexiune, materialele conductive, eclatoarele, contoarele de trăsnete și componentele pentru sistemele izolate de protecție la trăsnet.
Alte încercări electrice, cum ar fi încercarea rezistenței la contact sau a rezistenței electrice specifice a materialelor conductibile, precum și măsurătorile rezistenței de izolare pot fi efectuate prin diferite metode de măsurare.

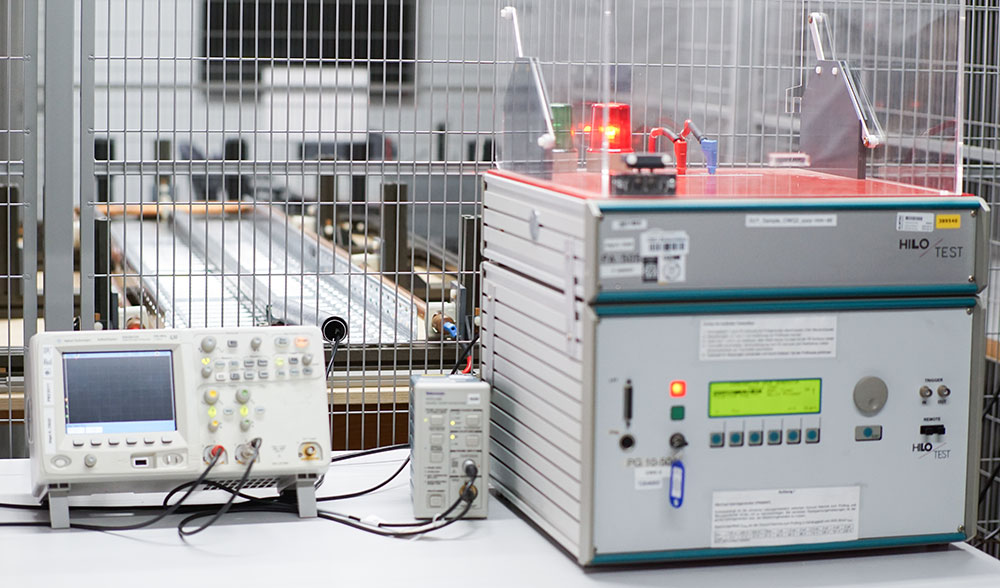

Cu ajutorul generatorului hibrid pot fi verificate tensiunile de răspuns la impulsuri cu 24 kV (1,2/50) și impulsurile curentului de impuls cu până la 12 kA (8/20).
Cu dispozitivele de testare de înaltă tensiune, sunt posibile, de asemenea, creșteri de tensiune de 100 V/s până la 5 kV CA și de până la 6 kV CC.
În plus, pot fi efectuate și diferite teste mecanice, cum ar fi teste mecanice, cum ar fi testele de impact cu ciocan-pendul.

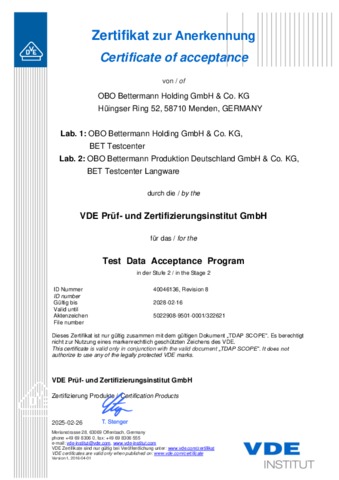

Certificate
Ca regulă de decizie care descrie modul în care este luată în considerare incertitudinea de măsurare din declarațiile de conformitate pentru o cerință specifică, se aplică:
Declarațiile de conformitate sunt decise în conformitate cu ghidul IEC 115, cu excepția cazului în care nu este stabilit altfel prin standardul de verificare aplicat.
