Protecție la supratensiune în zonele industriale cu potențial exploziv
Când riscul de explozie este deosebit de mare,
loviturile de trăsnet și supratensiunile în zonele cu potențial exploziv pot avea consecințe dezastruoase dacă nu sunt instalate sisteme de protecție la trăsnet și la supratensiune corespunzătoare, respectiv profesionale. Toate întreprinderile care produc, prelucrează sau depozitează materiale inflamabile sunt expuse riscului de explozie. Sistemele profesionale de protecție la trăsnet și la supratensiune, precum cele impuse de IEC 62305-3 și IEC 62305-3 pentru zone cu potențial exploziv, pot fi realizate cu ajutorul produselor testate și aprobate de OBO Bettermann. În acest domeniu, produsele speciale sunt , izolatorul EX ISG H și dispozitive de protecție speciale pentru date și sisteme MSR. Pentru protecția externă la trăsnet, vă punem la dispoziție izolat și rezistent la înaltă tensiune
Zonele cu potențial exploziv (zonele Ex) sunt toate spațiile și zonele în care se pot acumula cantități periculoase de gaze, vapori, ceață sau particule de praf care, în contact cu aerul, formează un amestec cu potențial exploziv.

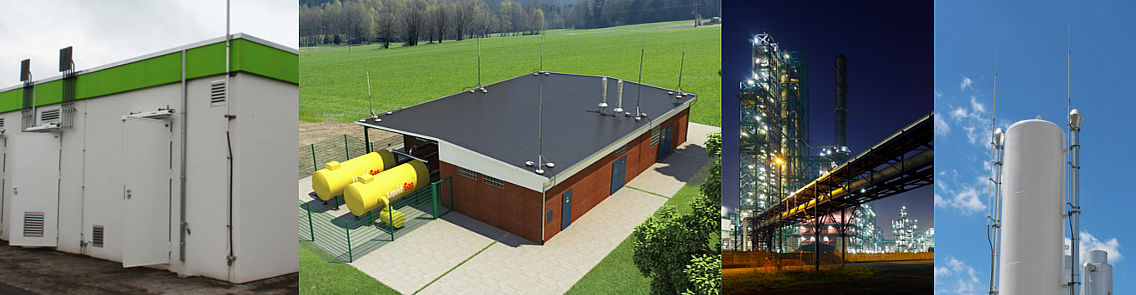

Aceste zone se găsesc, printre altele, în următoarele instalații:
- Instalații de reglare și de măsurare a presiunii gazului
- Stații de ventile de închidere
- Parcuri de rezervoare
- Rafinării
- Instalații de producție din industria chimică și farmaceutică
Protecția la trăsnet și la supratensiune presupune mereu și măsuri preventive de protecție împotriva incendiului
O explozie se produce în momentul în care o substanță inflamabilă și oxigenul intră în contact cu o sursă de aprindere. Măsurile de protecție la trăsnet și la supratensiuni de la OBO împiedică formarea surselor de aprindere (de exemplu, unde electromagnetice sau lovituri de trăsnet) sau le captează și descarcă controlat.

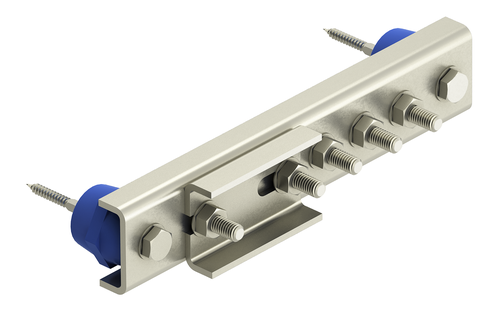

Bara de echipotențial EX PAS
Racordurile și conectorii sistemelor de protecție la trăsnet din zonele cu potențial exploziv trebuie să fie proiectate în așa fel încât, la trecerea curentului de trăsnet, să nu apară scântei inflamabile.
Bara (bară de echipotențial pentru zone cu potențial explozibil) poate fi folosită pentru sistemul de echipotențial al protecției la trăsnet, conform IEC 62305-3, și la sistemul echipotențial de protecție, respectiv pentru funcții, conform VDE 0100, partea 410/540.
Bara de echipotențial EX PAS pentru zone cu potențial exploziv are următoarele caracteristici:
- este adecvată pentru toate grupele explozive și pentru utilizarea în zone Ex 1/21, respectiv 2/22
- face parte din clasa superioară de testare H conform IEC 62561-1 pentru sarcini mari (aplicații în spații interioare și exterioare)
- din material rezistent la coroziune (oțel superior)

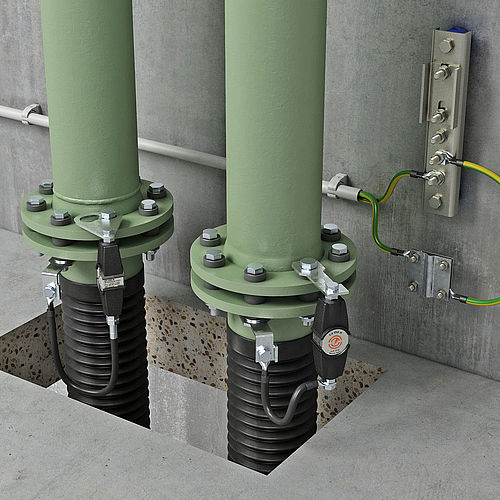

Izolator EX ISG H
Pentru a evita descărcările disruptive la nivelul pieselor izolante, este necesară utilizarea unor izolatoare cu certificare Ex. Cu certificare ATEX-/IECEx, izolatorul EX ISG H de la OBO izolează părțile instalației împotriva curenților de coroziune și îndeplinește cerințele pentru conectarea curenților de trăsnet în zone protejate împotriva exploziilor, conform IEC 62561-3.
Caracteristicile izolatorului EX ISG H:
- rezistență chimică
- rezistență la uleiuri și la variații extreme de temperatură
- rezistență la raze UV, rezistență la intemperii
- capsulare presurizată „d” pentru zone Ex: etanșeitate la gaze și la praf
- rezistență la apă sărată
- clasa superioară de testare H, conform IEC 62561-3

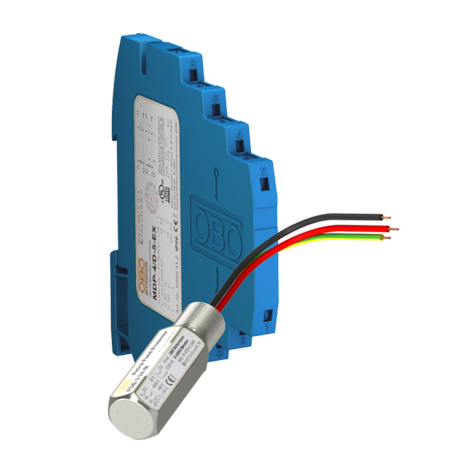

Protecție la supratensiune pentru sisteme de date și MSR: MDP-EX și FDB
Chiar și fără o lovitură directă de trăsnet, tensiunile induse pot provoca deteriorări la nivelul aparatelor, sistemelor și componentelor electrice pentru tehnologia de măsurare, control și reglare (MSR) și, în cel mai rău caz, pot cauza explozii. Barierele de trăsnet de tipul MDP de la OBO sunt testate pentru siguranța intrinsecă (ia) și sunt certificate independent. Cu o capacitate de descărcare de până la 10 kA, acestea oferă protecție optimă pentru aplicații de măsurare, control și reglare.
Protecție exterioară la trăsnet cu descărcător rezistent la înaltă tensiune
Un alt produs OBO testat ATEX este pentru protecție exterioară la trăsnet, care împiedică o conturnare directă între descărcător și obiectul care trebuie protejat. După primul racord de potențial de după elementul de racordare, descărcătorul isCon® reflectă o distanță de separație echivalentă Se de până la 0,9 metri în aer, conform VDE 0185-305-3. Este posibilă o instalare direct pe suprastructuri metalice și electrice. Descărcătorul este disponibil în 5 execuții diferite; astfel, pentru fiecare aplicație este disponibil un sistem de descărcare corespunzător.
Găsiți mai multe informații pe tema protecție la trăsnet și la supratensiune în ghidul nostru „”. În plus, vă punem la dispoziție explicații suplimentare în documentul „”, pe care îl puteți solicita apelând numărul 02373 / 89 - 1500 sau îl puteți descărca în format digital.
