Magic PV Field
Soluția pentru instalații fotovoltaice în aer liber oferă o flexibilitate maximă, deoarece este disponibilă în variantă cu batere și cu dibluri. Componentele de sistem, dintre care unele sunt preasamblate din fabrică, asigură un efort de instalare redus. Datorită perforațiilor flexibile din profilurile de montaj, sistemele permit realizarea aproape oricărei opțiuni de montare – și nu numai cu clemele OBO prevăzute în acest scop, ci și, de exemplu, cu ajutorul materialelor de fixare convenționale, cum ar fi șuruburile standard.
Caracteristicile importante ale produselor

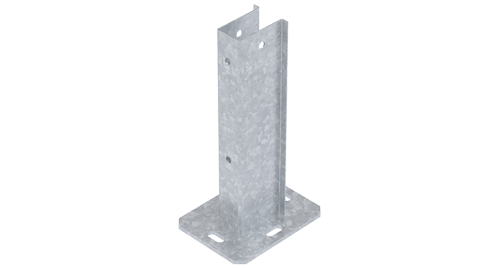

Picior suport pentru fundație de beton
- Variantă cu dibluri pentru substraturi de beton, de exemplu
- Tehnică de conectare stabilă, de exemplu, prin utilizarea adecvată a ancorelor tip bulon
- Suporturile preasamblate se montează cu ajutorul unor șuruburi ușor de manevrat

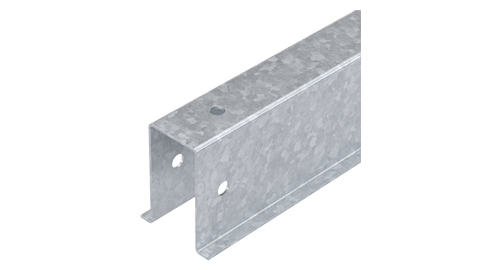

Profil de batere pentru suport preasamblat
- Variantă de batere pentru spații verzi, de exemplu
- Suporturile preasamblate se montează cu ajutorul unor șuruburi ușor de manevrat
- 2 variante disponibile, în funcție de adâncimea de batere

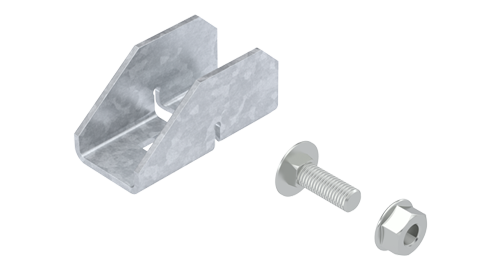

Piesă de legătură în cruce pentru profilul portant
- Conexiune de înaltă rezistență a profilurilor portante pe suporturile preasamblate
- Componentele de mai sus sunt conectate folosind șurubul de fixare inclus

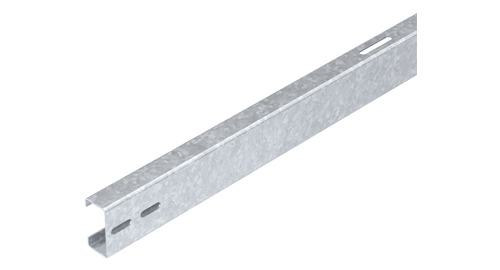

Profil portant pentru sistemul în câmp liber
- Profilurile de montaj cu lungimi și perforații flexibile oferă un număr maxim de opțiuni de montare imaginabile, de exemplu cu ajutorul unor simple șuruburi standard
- Numeroase variante disponibile, în funcție de dimensiunea modulelor fotovoltaice utilizate

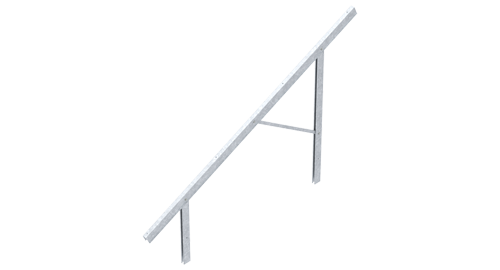

Suport preasamblat pentru sistemul în aer liber
- Componentele de sistem preasamblate din fabrică reduc efortul de instalare necesar la fața locului
- Suporturile sunt desfăcute la fața locului, atașate la profilul cu dibluri sau la profilul bătut și fixate în poziție cu ajutorul materialului de fixare corespunzător
- Contravânturile transversale oferă suport suplimentar pentru întregul sistem
- Numeroase variante disponibile, în funcție de unghiul de înclinare și de dimensiunea modulelor fotovoltaice utilizate

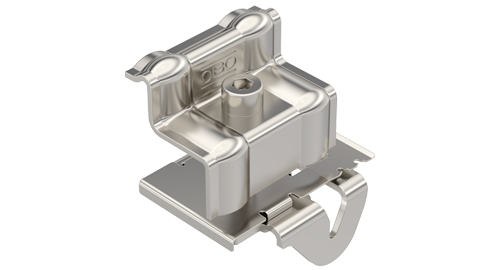

Clemă de capăt pentru sistemul în câmp liber
- Modulul fotovoltaic este fixat în poziție folosind șurubul de fixare preasamblat
- Numeroase variante disponibile, în funcție de înălțimea ramei modulelor fotovoltaice utilizate
- În plus față de clemele de capăt, gama de produse OBO include și cleme intermediare corespunzătoare.
- Durată lungă de viață datorită utilizării oțelului inoxidabil de înaltă calitate
