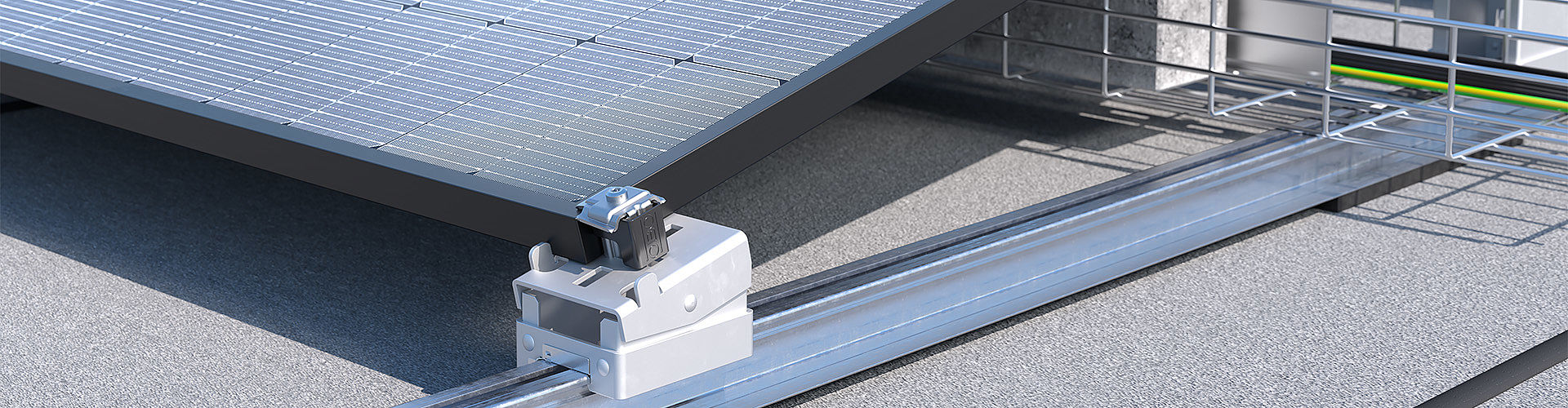

Magic PV Flat Basic
Dacă instalațiile fotovoltaice sunt amplasate pe acoperișuri tip terasă, acest lucru oferă un avantaj decisiv: modulele fotovoltaice pot fi montate independent de o anumită orientare a acoperișului. Sistemul nostru Magic PV Flat Basic oferă și mai multe avantaje cu un portofoliu de produse simplificat care oferă cea mai mare flexibilitate posibilă. Sistemul de montaj pentru instalații pe acoperișuri tip terasă este durabil, foarte rezistent și poate fi montat rapid fără șuruburi sau alte unelte datorită conexiunii cu clic Magic. Spațiul flexibil al coamei permite configurarea infinit variabilă a sistemului. Magic PV Flat Basic se caracterizează printr-un sistem integrat pentru pozarea cablurilor și balastarea simultană. Acest lucru se poate face, de exemplu, cu sistemele de jgheaburi din sârmă.
Caracteristicile importante ale produselor

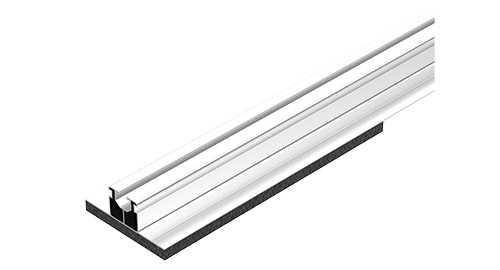

Profil portant pentru montarea modulelor fotovoltaice pe acoperișuri tip terasă
- Profil portant antiderapant pentru montarea sigură a modulelor fotovoltaice pe acoperișuri tip terasă
- Versatil și compatibil cu reazeme scurte și lungi (STK și STL)
- Extindere simplă prin înșurubarea mai multor profiluri portante cu conectori longitudinali LV 35
- Bază stabilă și sigură pentru instalații fotovoltaice durabile pe acoperișuri tip terasă

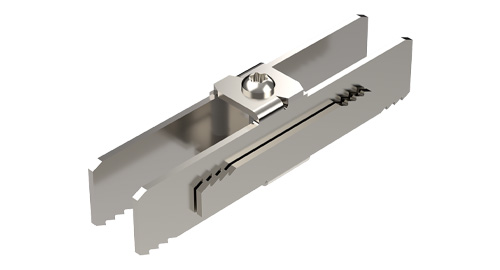

Conector longitudinal pentru profil portant pe acoperiș tip terasă
- Conexiune eficientă a profilurilor portante TPF 35, ideală pentru sistemele fotovoltaice pe acoperișuri tip terasă
- Montaj ușor datorită șurubului M8 preinstalat pentru o fixare rapidă
- Manevrare confortabilă datorită presetupei cu cheie Torx 40 standard
- Conexiune sigură și robustă pentru stabilitatea maximă a profilurilor portante

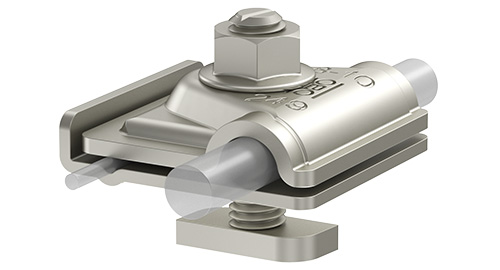

Clemă universală de împământare PV
- Clema universală de împământare este preasamblată
- Montare precisă a clemei de împământare cu ajutorul unei piulițe culisante preasamblate în canelura profilului portant corespunzător
- Rezistentă la curenți de trăsnet de 100 kA
- Montaj rapid datorită mecanismului cu arc integrat
- Pentru fixarea conductorului rotund RD 8-10
- Pentru fixarea cablurilor monofilare și/sau multifilare de 6-50 mm²
- Pentru toate profilurile cu canelură de 10 mm. Utilizarea optimă este garantată în combinație cu profilul portant OBO.
- Corespunde cerințelor conform DIN EN 62561-1

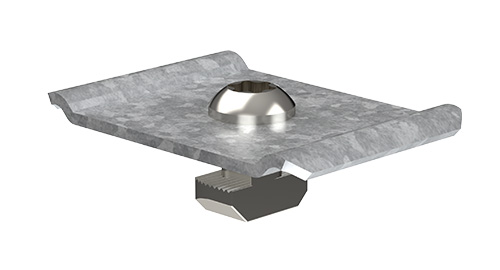

Set de fixare pentru jgheab din sârmă, sistem de montaj fotovoltaic pe acoperiș tip terasă
- Set de fixare pentru montarea sigură a jgheaburilor din sârmă pe profiluri portante TPF 35
- Ideal pentru sistemele pe acoperișuri tip terasă și optim pentru sistemele de montaj fotovoltaice
- Totul într-un singur set cu piesă de fixare, piuliță culisantă și șurub pentru o conexiune stabilă
- Montaj ușor cu instalare rapidă și simplă pentru susținere maximă

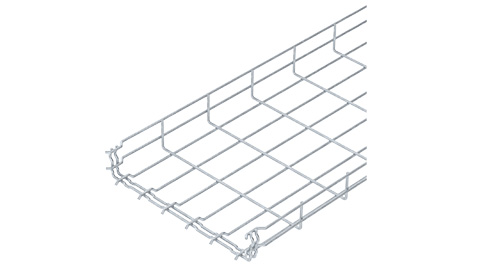

Jgheab din sârmă GR-Magic® 55
- Jgheab din sârmă cu piesă de legătură pentru un montaj simplu și rapid
- Nu sunt necesari conectori suplimentari datorită sistemului inteligent de conectare
- Siguranță testată conform Directivei VDE 0639 sau IEC/EN 61537 pentru valori mecanice și electrice
- Montaj simplu și testat în practică al jgheaburilor din sârmă individuale cu posibilități aproape nenumărate
- Disponibilitate continuă cu un portofoliu mare de produse care oferă, de exemplu, diferite dimensiuni și/sau suprafețe

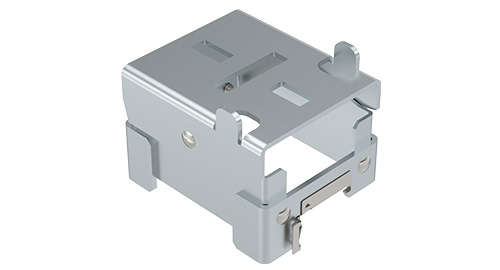

Reazem scurt pentru sistem pe acoperișuri tip terasă
- Instalare fără unelte pe șina de montaj
- Posibilitate de reglare continuă în orice poziție de instalare
- Suport auxiliar pentru montarea modulului solar
- Gaură alungită orizontală pentru clema universală ca fixare standard sau gaură alungită verticală dacă un singur picior de montaj este utilizat și ca suport intermediar
- Dacă este necesar, este posibil un suport intermediar pentru fiecare panou
- Compatibil cu toate dimensiunile de module datorită capului înclinat al articulației
- Durată lungă de viață datorită acoperirilor de suprafață de înaltă calitate

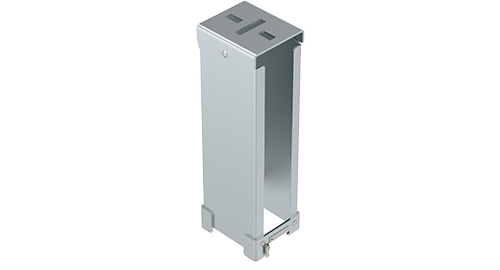

Reazem lung pentru sistem pe acoperișuri tip terasă
- Reazem lung pentru montarea modulelor fotovoltaice pe acoperișuri tip terasă în combinație cu profil portant TP 45 și clemă universală KLU
- Unghi de înclinare de până la 15 grade pentru orientarea optimă a modulelor
- Fixare prin blocare pe profilul portant pentru fixare sigură
- Instalare fără unelte pentru un montaj rapid și simplu
- Compatibil cu module de diferite dimensiuni pentru aplicații flexibile
- Stabilitate și durabilitate ridicată datorită construcției robuste

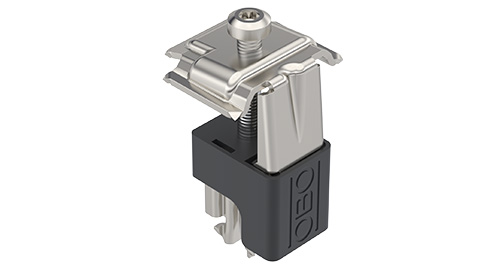

Clemă universală pentru sistem pe acoperișuri tip terasă/înclinate
- Variantă goală pentru combinarea optimă cu profilul portant gol
- Domeniu de prindere pentru fixarea modulelor de la 30 la 50 mm
- Poate fi rotită cu 90° după fixarea în canelura șinei de montaj
- Poate fi utilizată ca o clemă intermediară sau de capăt
- Geometrie specială la colțurile părții superioare pentru egalizarea potențialului la modulul solar
- Carcasa din plastic înconjurătoare ghidează partea superioară și previne răsucirea incorectă a acesteia în timpul montajului
- Partea superioară rămâne în poziția sa superioară până la fixarea definitivă a modului solar
- Poate fi fixată prin clic pe picioarele de montaj prevăzute în acest scop (sistem pe acoperișuri tip terasă) și în canelurile șinei de montaj (sistem pe acoperișuri înclinate)
- Carcasa din plastic acționează ca o suprafață de sprijin pentru a poziționa panourile în mod corespunzător
- Durată lungă de viață datorită utilizării oțelului inoxidabil de înaltă calitate
