Magic PV Flat Glue

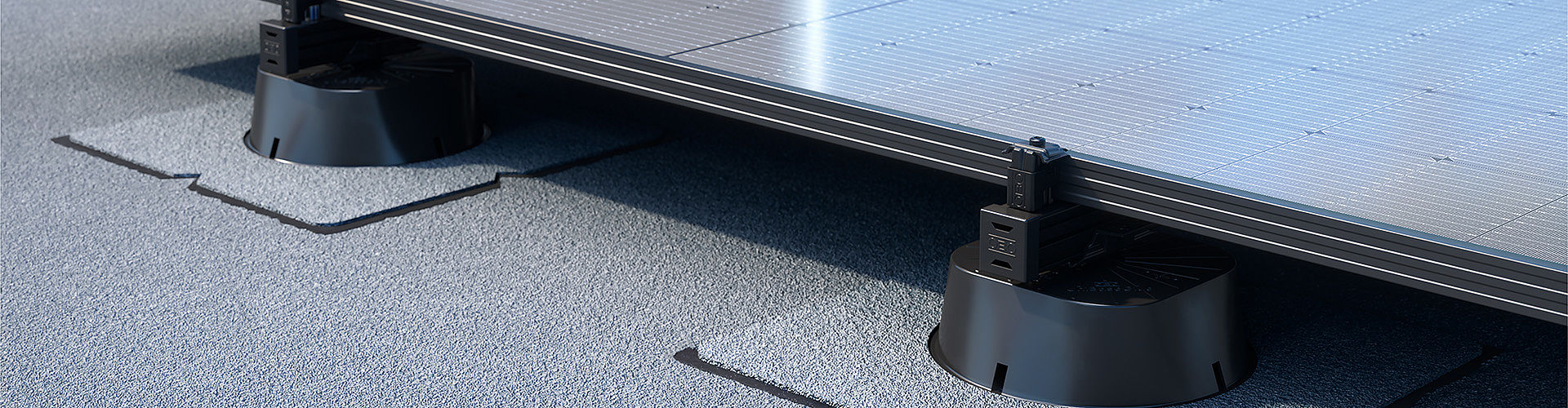

Piciorul suport universal Magic PV Flat Glue poate fi utilizat ca sistem de montaj fotovoltaic fără balast până la maximum 5° (corespunzând la aprox. 8 %) pe hidroizolații bituminoase și până la maximum 10° (corespunzând la aprox. 17 %) pe benzi de hidroizolare a acoperișului din plastic. Utilizarea pe acoperișuri înclinate, în special pe acoperișuri cu pantă abruptă, este posibilă numai după consultarea cu OBO și verificarea cerințelor statice. Montajul se realizează paralel cu acoperișul conform standardului OBO. De asemenea, se poate realiza o construcție înălțată după consultarea cu OBO. Și în acest caz trebuie verificate mai întâi cerințele statice. Dacă aveți cerințe specifice pentru proiect, biroul nostru tehnic vă va ajuta cu plăcere, vă va sprijini la planificare și va lucra cu dumneavoastră pentru a găsi o soluție potrivită pentru dumneavoastră.
Magic PV Flat Glue este adecvat pentru benzi de hidroizolare a acoperișului cu membrană bituminoasă sau din folie de plastic (FPO). Instalarea se realizează simplu și ușor prin sudarea perfectă a piciorului suport universal la hidroizolația existentă a acoperișului folosind manșeta disponibilă separat. În conformitate cu filozofia de sistem OBO, Magic PV Flat Glue poate fi combinat și cu alte articole OBO, de exemplu cu adaptorul pentru montarea jgheaburilor din sârmă.
Caracteristicile importante ale produselor

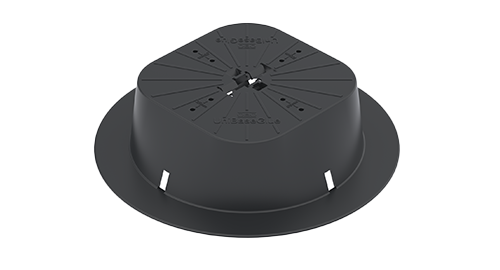

Picior suport universal Magic PV Flat Glue pentru lipire
- Materialul plastic tip ASA de înaltă calitate asigură o durată maximă de viață în spații exterioare
- Poate fi utilizat și ca sistem de instalare pentru managementul opțional al cablurilor în cadrul instalației fotovoltaice
- Instalare simplă: este sudat perfect la hidroizolația acoperișului cu o manșetă
- Poate fi utilizat și ca soluție de management al cablurilor pentru instalațiile fotovoltaice
- Soluție fără balast pentru toate acoperișurile tip terasă cu o pantă de max. 5°, adecvată pentru benzi de hidroizolare a acoperișului cu membrană bituminoasă sau din folie de plastic
Capac de capăt pentru profilul portant
- Variantă neagră pentru o adaptare fără cusur și estetică la varianta neagră a profilului portant corespunzător
- Perforațiile integrate permit evacuarea apei și previn astfel acumularea de apă în interiorul profilului portant
- Finisaj estetic al profilului portant: acesta permite mascarea marginilor tăiate inestetice, de exemplu
Profil portant pentru sistem pe acoperișuri tip terasă/înclinate
- Variantă goală pentru toate acoperișurile fără cerințe vizuale sporite
- Caneluri bilaterale de 10 mm lățime pentru piulița culisantă, clema universală și/sau de împământare, de exemplu
- Caneluri laterale suplimentare pentru legături longitudinale și/sau în cruce, de exemplu
Adaptor pentru profilul portant TP 45
- Montare fără unelte a adaptorului cu piciorul suport universal
- Montare fără unelte a șinei de montaj cu adaptorul
- Suprafață de sprijin antiderapantă integrată
- Demontare fără unelte a profilului de montaj
- Aliniere simplă a profilului de montaj
Clemă universală pentru sistem pe acoperișuri tip terasă/înclinate
- Variantă goală pentru combinarea optimă cu profilul portant gol
- Domeniu de prindere pentru fixarea modulelor de la 30 la 50 mm
- Poate fi rotită cu 90° după fixarea în canelura șinei de montaj
- Poate fi utilizată ca o clemă intermediară sau de capăt
- Geometrie specială la colțurile părții superioare pentru egalizarea potențialului la modulul solar
- Carcasa din plastic înconjurătoare ghidează partea superioară și previne răsucirea incorectă a acesteia în timpul montajului.
- Partea superioară rămâne în poziția sa superioară până la fixarea definitivă a modulului solar.
- Poate fi fixată prin clic pe picioarele de montaj prevăzute în acest scop (sistem pe acoperișuri tip terasă) și în canelurile șinei de montaj (sistem pe acoperișuri înclinate)
- Carcasa din plastic acționează ca o suprafață de sprijin pentru a poziționa panourile în mod corespunzător
- Durată lungă de viață datorită utilizării oțelului inoxidabil de înaltă calitate.

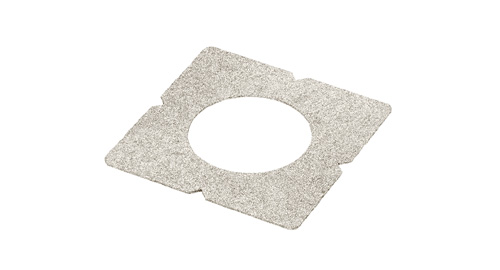

Manșetă de fixare UniBase Glue Bit
- Manșetă de fixare din bitum pentru lipirea piciorului suport universal UniBase Glue.
- Adecvată pentru acoperișuri tip terasă cu hidroizolație bituminoasă.
- Poate fi utilizată la o pantă a acoperișului de până la maximum 3°
Proiectarea fotovoltaică nu a fost niciodată mai ușoară: vă stăm la dispoziție
Perspective însorite
Nu numai că vă oferim sisteme inovatoare de montaj pentru instalația dumneavoastră fotovoltaică, dar vă sprijinim și la proiectare. Serviciul nostru pentru clienți va lucra cu dumneavoastră pentru a găsi soluția Magic PV Solution® personalizată pentru nevoile dumneavoastră individuale. Atenție: un studiu geologic este necesar în mod special pentru pregătirea unei oferte de preț pentru instalații în aer liber. Vă vom ajuta cu plăcere să găsiți o companie potrivită și vă vom pune în legătură cu un inginer geolog.
Studiul expertului extern este în final verificat și evaluat în ceea ce privește integritatea tuturor datelor relevante.
