Magic PV Pitch
Tehnologia Magic face acest lucru posibil: sistemul de montaj OBO pentru instalații pe acoperișuri înclinate poate fi montat fără șuruburi și unelte. Acest lucru economisește timp. Soluția cu cârlig de acoperiș a sistemului oferă flexibilitate. Acesta nu numai că poate fi montat pe toate tipurile standard de acoperișuri înclinate cu învelitoare din țiglă, dar poate fi ajustat în orice moment, în mod continuu și cu precizie milimetrică, în toate direcțiile. Clema universală a sistemului funcționează, de asemenea, ca o clemă intermediară sau de capăt și acoperă un domeniu de prindere de 30-50 mm. Acest lucru înseamnă că toate modulele fotovoltaice standard pot fi fixate fără probleme.
Deosebit de practice: produsele pentru instalații pe acoperișuri tip terasă și înclinate pot fi combinate.
Caracteristicile importante ale produselor
Cârlig de acoperiș universal pentru sistem pe acoperișuri înclinate
- Pentru montare pe toate tipurile standard de acoperișuri înclinate cu învelitoare din țiglă
- Ajustabil în toate direcțiile cu precizie milimetrică
- Flexibilitate maximă datorită unui total de 9 găuri pentru șuruburi cu cap plat M8 pentru montarea cârligului de acoperiș pe un căprior de acoperiș
- Poziționare rapidă și simplă (verticală și/sau orizontală) a cârligului cu ajutorul unui singur șurub de fixare
- Posibilitatea de aliniere verticală permite o uniformizare ușoară a diferențelor de nivel de pe acoperiș
- Șina de montaj se montează fără șuruburi sau unelte. Datorită tehnologiei inovatoare OBO Magic
- Compensare a înălțimii de 14 mm pentru adaptarea la șarpanta existentă
- Posibilitate de reglare laterală de 76 mm pe căpriorul de acoperiș
- Compensare a înălțimii de 18 mm după montarea cârligului de acoperiș și pentru reglarea fină a profilului de montaj
- Posibilitate de reglare laterală de 10 mm pentru reglarea fină a profilului de montaj

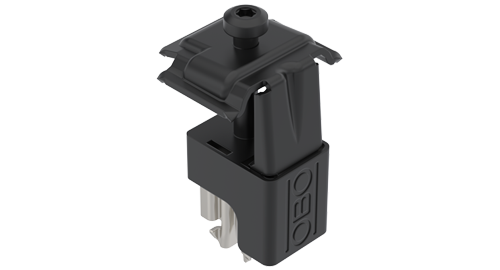

Clemă universală pentru sistem pe acoperișuri tip terasă/înclinate
- Variantă de culoare neagră pentru o adaptare fără cusur și estetică la varianta neagră a profilului portant corespunzător
- Domeniu de prindere pentru fixarea modulelor de la 30 la 50 mm
- Poate fi rotită cu 90° după fixarea în canelura șinei de montaj
- Poate fi utilizată ca o clemă intermediară sau de capăt
- Geometrie specială la colțurile părții superioare pentru egalizarea potențialului la modulul solar
- Carcasa din plastic înconjurătoare ghidează partea superioară și previne răsucirea incorectă a acesteia în timpul montajului
- Partea superioară rămâne în poziția sa superioară până la fixarea definitivă a modului solar
- Poate fi fixată prin clic pe picioarele de montaj prevăzute în acest scop (sistem pe acoperișuri tip terasă) și în canelurile șinei de montaj (sistem pe acoperișuri înclinate)
- Carcasa din plastic acționează ca o suprafață de sprijin pentru a poziționa panourile în mod corespunzător
- Durată lungă de viață datorită utilizării oțelului inoxidabil de înaltă calitate

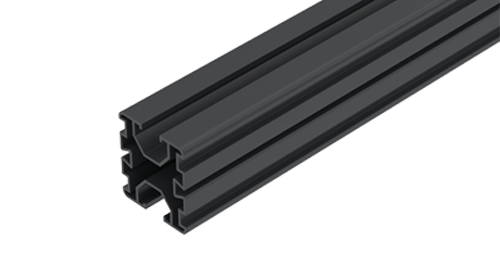

Profil portant pentru sistem pe acoperișuri tip terasă/înclinate
- Variantă de culoare neagră pentru o adaptare fără cusur și estetică la condițiile învelitorii acoperișului respectiv
- Caneluri bilaterale de 10 mm lățime pentru piulița culisantă, clema universală și/sau de împământare, de exemplu
- Caneluri laterale suplimentare pentru legături longitudinale și/sau în cruce, de exemplu

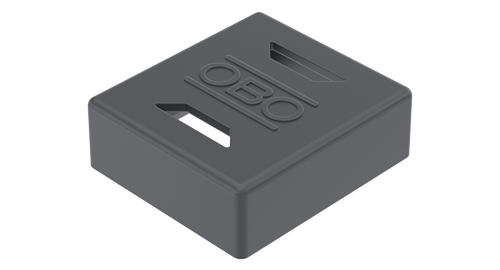

Capac de capăt pentru profilul portant
- Variantă de culoare neagră pentru o adaptare fără cusur și estetică la varianta neagră a profilului portant corespunzător
- Perforațiile integrate permit evacuarea apei și previn astfel acumularea de apă în interiorul profilului portant
- Finisaj estetic al profilului portant: acesta permite mascarea marginilor tăiate inestetice, de exemplu

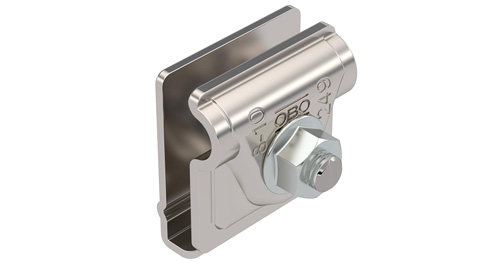

Clemă universală de împământare PV
- Clema universală de împământare este preasamblată
- Montare precisă a clemei de împământare cu ajutorul unei piulițe culisante preasamblate în canelura profilului portant corespunzător
- Rezistentă la curenți de trăsnet de 100 kA
- Montaj rapid datorită mecanismului cu arc integrat
- Pentru fixarea conductorului rotund RD 8-10
- Pentru fixarea cablurilor monofilare și/sau multifilare de 6-50 mm²
- Pentru toate profilurile cu canelură de 10 mm. Utilizarea optimă este garantată în combinație cu profilul portant OBO.
- Corespunde cerințelor conform DIN EN 62561-1

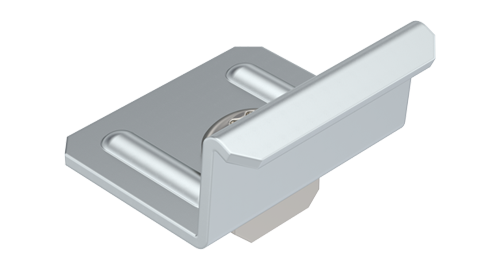

Piesă de legătură în cruce pentru profilul portant
- Pentru realizarea unei legături în cruce pe suprafața acoperișului
- Rezolvă problemele pentru suprafețele greu accesibile ale acoperișului, de exemplu, acolo unde nu este posibilă o legătură directă cu șina
- Este fixată în canelura laterală a profilului portant
- Se poate înșuruba cu o cheie TX 40
