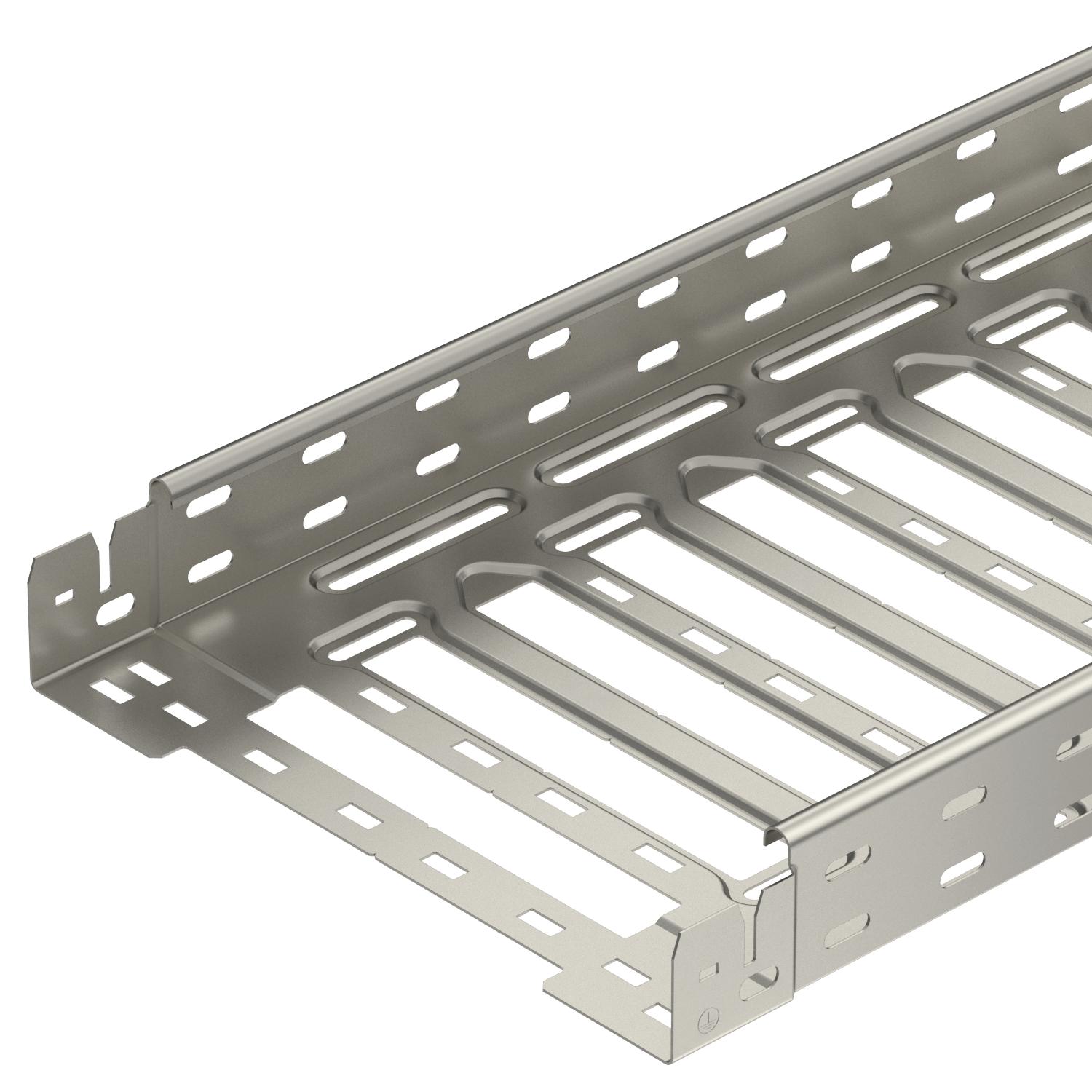

Cable tray SKS-Magic® 60 A4
Nr. art. 6059515 | EAN 4012195832911
- Descrierea produsului
-
Descrierea produsuluiSistem eficient de jgheaburi pentru cabluri. Lungimea utilizabilă a jgheabului pentru cabluri este de 3.000 mm.
Jgheabul este disponibil cu perforații laterale de 7x20 mm pentru instalarea suplimentară a legăturilor și pieselor de montaj.
Începând cu jgheaburile pentru cabluri cu lătimi de 200 mm, conform prevederilor normelor VdS 2092 sistemele cu perforaţii pe 30% din suprafaţa pot fi montate sub instalaţiile de sprinclere.
Echipotenţialul continuu este asigurat fără componente suplimentare.
-
- Date tehnice
-
Date tehnice
Cu capac nu Culoare oţel inoxidabil Desenul găurii NATO nu Dimensiune 60x400x3050 Execuţie legătură piesă de legătură integrată Grosimea tablei 1,5 mm Material Oţel superior, inoxidabil 1.4571 Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Perforație de montaj în bază da Perforaţie laterală da Secţiune utilă 238 cm² Secţiune utilă 23800 mm² Suprafaţă luminos, reprelucrat Tip de conector pentru sistemul de susținere a cablurilor Fixare prin clipsare Tip test de încărcare conform IEC 61537 Tip II Variantă pentru încărcări mari nu Dimensiuni
Dimensiune L 280 mm Dimensiune x 296 mm Dimensiune B 400 mm Dimensiune y 362 mm Înălţime 60 mm Lăţimea 400 mm Lungime 3050 mm Încărcare
Distanţa dintre reazeme 1,5m 2,7 kN/m Distanţa dintre reazeme 2,0m 2,1 kN/m Distanţa dintre reazeme 2,5m 1,47 kN/m Distanţa dintre reazeme 3,0m 0,8 kN/m Amprentă de CO2 (Product Carbon Footprint)
Amprenta CO2 (GWP) de la leagăn la poartă 31,2825 kg CO2e / 1 Metru CO₂ Footprint (GWP) 31,2825 kg CO₂e Data determinării valorii CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metru Declared Unit Quantity (LCA) 1 Date tehnice
Diagramă de încărcare pentru jgheabul de cabluri tip SKSM 60
- Toate tipurile
-
Accesorii pentru sistem
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Perete de separaţie 60 A4
TSG 60 A4 6062086 3 m - Materiale de descărcat
-
