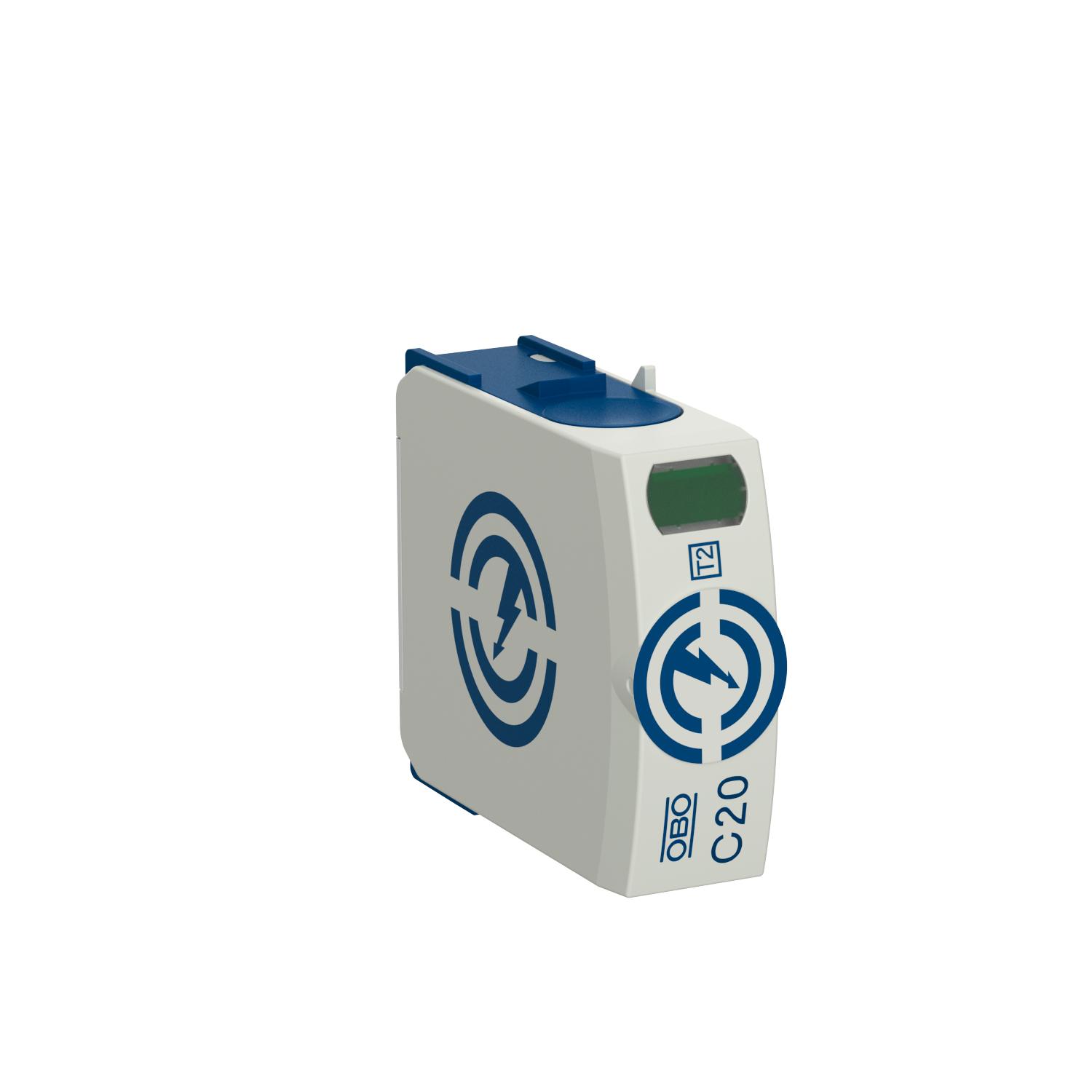

Cartuș C20 280 V

Nr. art. 5095600 | EAN 4012196329694

Nr. art. / Tip	5095600 / C20-0-255

Legarea polilor	N/PE

Tensiune maximă de funcţionare continuă AC	255 V

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

Cartuș, descărcător de supratensiune N-PE, Tip 2

• Pentru protecție la supratensiune și egalizare de potențial conform normelor VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare 40 kA (8/20) datorită capacității de descărcare a varistorilor
• Descărcător modular debroșabil cu posibilitate de izolare și indicator optic
• Sistem de fixare cu protecție la vibrații și codarea tensiunii
• Plastic conform UL 94 V-0

Utilizare: Egalizare de potențial în tablouri principale și secundare

Date tehnice

Date tehnice

Aerisit	nu
Amprenta CO2 (GWP) de la leagăn la poartă	0,2585 kg CO2e / 1 Bucată
Capacitatea de stingere a curentului rezidual (eff) [N-PE]	0,1 kA
Certificări	VDE, KEMA, UL, ÖVE
Clasă de încercare tip 2	da
Clasa de solicitare conform EN 61643-11	Tip 2
Curent maxim de descărcare (8/20 μs)	40 kA
Curent maxim de descărcare (8/20 μs)[N-PE]	60 kA
Curent nominal de descărcare (8/20 µs)	20 kA
Curent nominal de descărcare (8/20 µs) [N-PE]	40 kA
Dimensiune	255V
Distanţă minimă	1,5 mm
Formă a reţelei	altele
Interval de temperatură aplicabil max.	80 °C
Interval de temperatură aplicabil min.	-40 °C
Legarea polilor	N/PE
Material carcasă	PA UL 94 V-0
Momentul de torsiune	4 Nm
Număr de poli	1

Putere de comutare AC	230 V; 0,5 A
Putere de comutare DC	230 V; 0,1 A / 75 V; 0,5 A
Rezistenţa la scurt circuit	da
Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	nu
Siguranță integrată	nu
SPD conform IEC 61643-1	clasa II
SPD conform UL 1449	Tip 4
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune de dimensionare (N-PE)	255 V
Tensiune maximă de funcţionare continuă AC	255 V
Tensiune nominală AC (50 / 60 Hz)	230 V
Tensiune TOV [L-N] cu mod rezistiv - 200 ms	1200 V
Tip de montaj	la element de bază
Tip de protecţie	IP20
Umiditate a aerului max.	95 %
Umiditate a aerului min.	5 %
