Casetă reglabilă în înălţime pentru Tubus, RKFNUZD3, oţel inoxidabil | 105 | 20 | 90 | 9

Casetă reglabilă în înălţime pentru Tubus, RKFNUZD3, oţel inoxidabil

Nr. art. 7409378 | EAN 4012195869146

Nr. art. / Tip	7409378 / RKFN2UZD3 9VS20

Cotă pardoseală min.	105 mm

Grosimea stratului acoperitor de pardoseală	20 mm

Dimensiunea h	90 mm

Dimeniune nominală pentru coloane de instalații	9

Descrierea produsului

Descrierea produsului

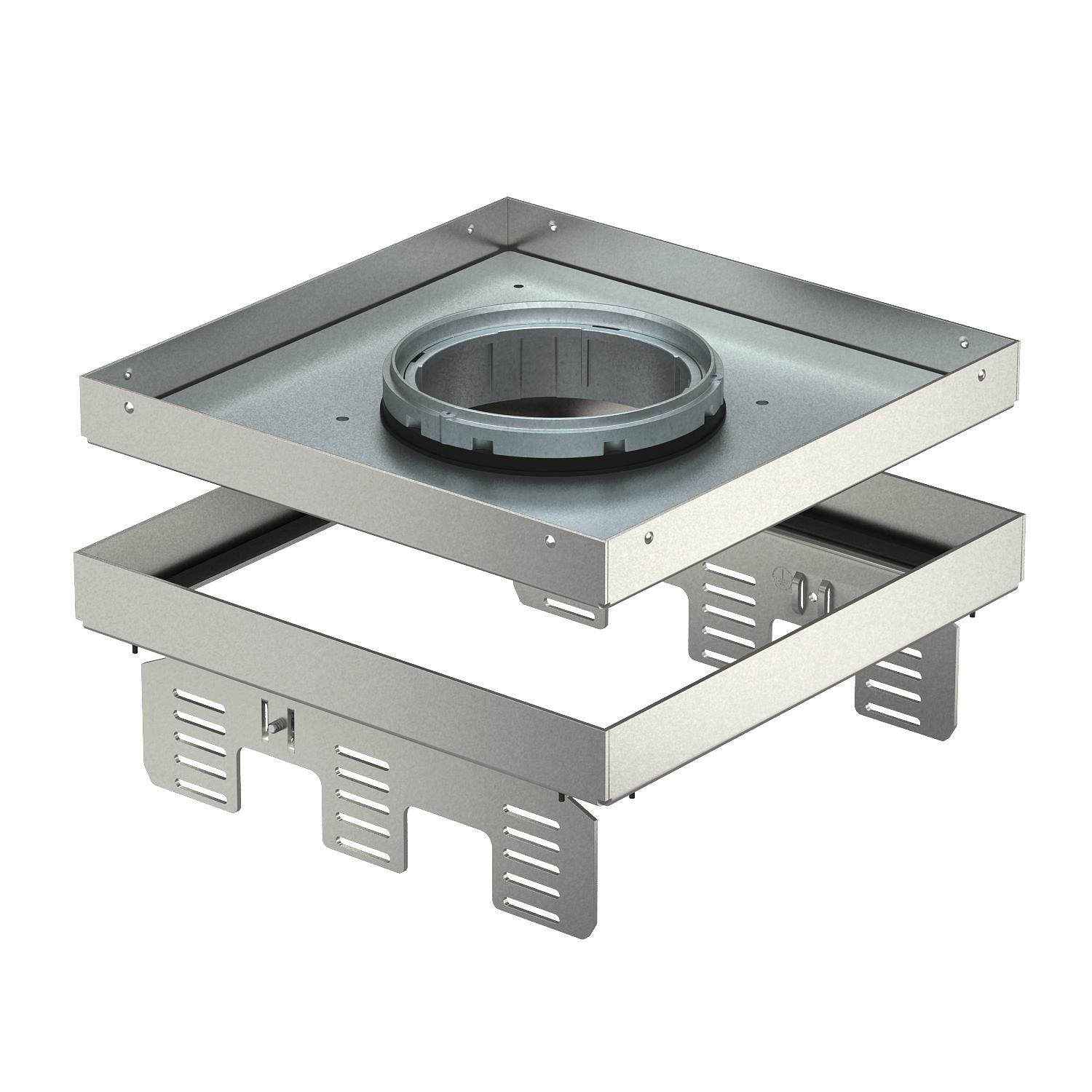

Casetă reglabilă în înălţime şi decuplată de la pardoseală, de mărime nominală 9, pentru Tubus, destinată montării aparatelor de instalaţii în pardoseli cu îngrijire uscată sau umedă în interior, pentru montare în dozele în pardoseală UZD250-3 sau UZD350-3, echipată cu un capac pentru montaj DUG../9 sau în UGD250-3/9 sau UGD350-3/9. Montajul este realizat prin intermediul cornierelor de ajustare (care se comandă separat) în profilul ramelor din aluminiu corespunzător dozelor în pardoseală.
Casetă ajustabilă pe înălțime cu Tubus, 3 compartimente. Se pot instala 3 plăci de acoperire de tipul APMT5. Pentru instalarea a 3 suporturi universale UT4 pentru 9 aparate pentru instalații individuale cu inel / suport de susținere sau 12 aparate Modul 45.
Height-adjustable cassette, decoupled from the floor, of nominal size 9, for tube bodies, for the installation of accessories in dry- or wet-cleanded floors indoors, for mounting in underfloor boxes UZD250 or UZD350, in connection with a mounting lid DUG../9. Mounting is done with height-adjustment brackets (order separately) in the aluminium frame profile of the underfloor boxes.

Height-adjustable cassette for tube body, 3-compartment Three cover plates APMT5 can be installed. The tube body is not included in the scope of delivery.

Date tehnice

Date tehnice

Adâncime de montare	105 mm
Amprenta CO2 (GWP) de la leagăn la poartă	20,5204 kg CO2e / 1 Bucată
Certificări	VDE
Cotă pardoseală min.	105 mm
Decuplabil	da
Dimeniune nominală pentru coloane de instalații	9

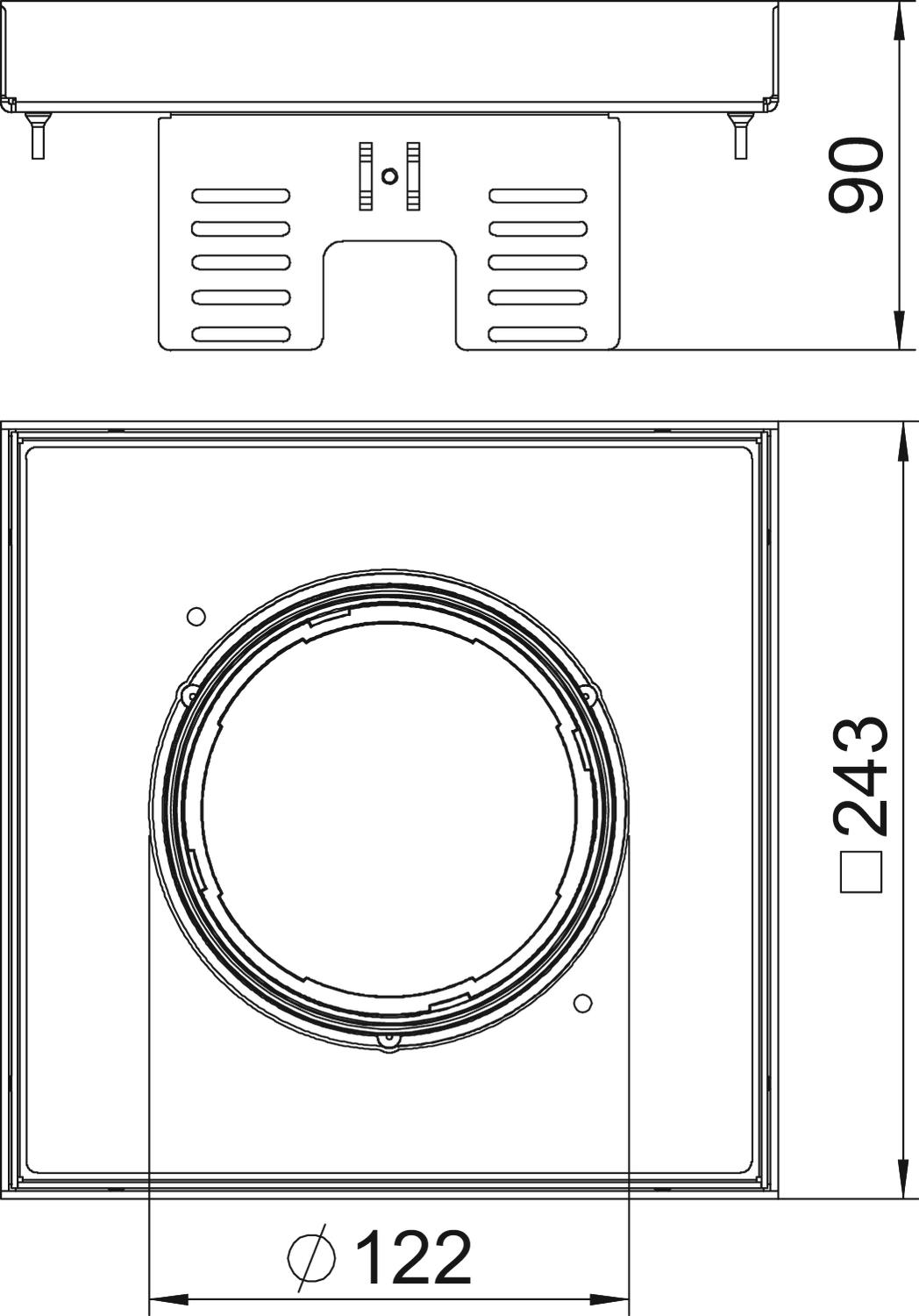

Dimensiune	243x243mm
Dimensiunea h	90 mm
Execuția fixării de cablu	Tubus retractabil
Grad de protecție IK	IK10
Gradul de protecție (IP) în stare de repaus	IP44
Gradul de protecție (IP) în utilizare	IP20
Grosimea stratului acoperitor de pardoseală	20 mm
Înălţime	90 mm
Încărcare verticală, suprafață mare	până la 5.000 N

Îngrijirea pardoselii	ud
Lăţimea	243 mm
Lățimea dimensiunii instalației	244 mm
Lungime	243 mm
Lungimea dimensiunii instalației	244 mm
Material	Oţel superior, inoxidabil 1.4307
Numărul aparatelor montabile	12
Numărul fixărilor de cablu	1
Potrivit pentru instalarea în pardoseală dublă	da
Potrivit pentru instalarea în pardoseală falsă	da
Suport aparate pentru montaj pe paharele de aparate	nu
Tipul sistemului de montaj	UT4
Variantă	pătrat
Versiune pentru încărcări grele	nu

Toate tipurile

Toate tipurile

Tip	Cotă pardoseală min.	Grosimea stratului acoperitor de pardoseală	Dimensiunea h	Dimeniune nominală pentru coloane de instalații	Nr. art.	Cantitate	cea mai mică unitate de vânzare
RKFN2UZD3 9VS20	105 mm	20 mm	90 mm	9	7409378	Bucată	1 Bucată

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Tubus cu placă de acoperire, cu clemă mâner, pentru casete cu ramă şi casete reglabile pe înălţime	TUK2 GV	7428140	Bucată	1 Bucată
Suport universal UT4, cu placă de acoperire pentru dispozitive Modul 45®, lungime sistem 208 mm	UT4 45 4	7408727	Bucată	1 Bucată
Profil de reglare în înălţime pentru instalarea în UGD250-3 pentru o casetă pătrată	NW 250-3 QK	7410540	Bucată	1 Bucată
Profil de reglare în înălţime pentru instalarea în UGD350-3 pentru o casetă pătrată	NW 350-3 QK	7410544	Bucată	1 Bucată
