Clemă filetată de susţinere, cu gaură străpunsă 44 | 21 | 42 | | | | 20 | 11 | 2,5 | M10
morepic-1 morepic-2 morepic-3

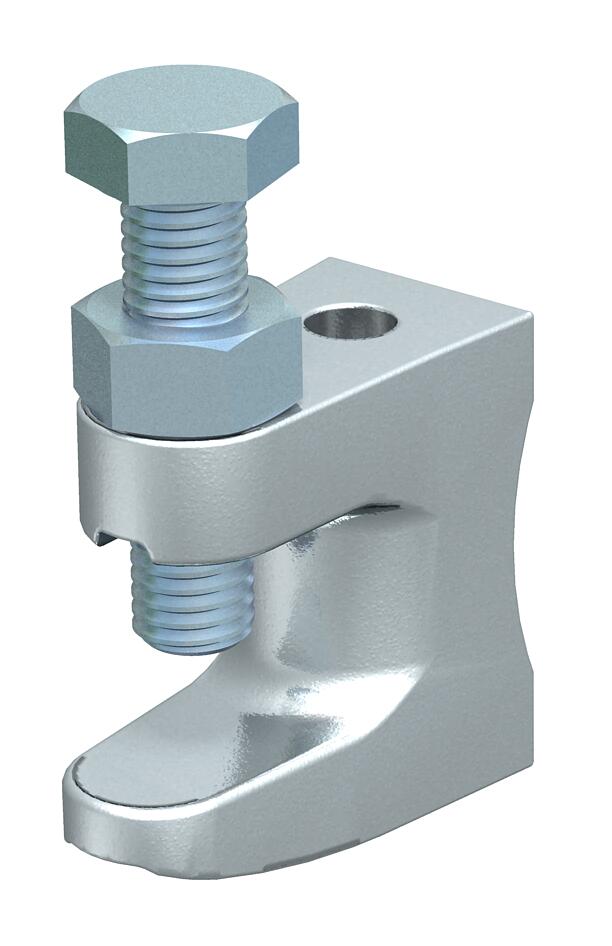

Clemă filetată de susţinere, cu gaură străpunsă

Nr. art. 1488023 | EAN 4012195150916

Descrierea produsului
Descrierea produsului
cu orificiu de trecere

Cuplu de strângere max.: 18 Nm
  • Communautés Européennes, Declaraţia de conformitate a Comunităţii Europene conform directivelor Comunităţii Europenedie ungemuffte Seite
  • UKCA Declarație de conformitate
Date tehnice

Date tehnice

Articulat nu
Conform ROHS da
Dimensiune 0-19mm
Filet M10
Filet metric 10
Grosimea flanșei F max. 20 mm
Material Fontă maleabilă
Mod de fixare Şuruburi
Orificiu de fixare 11 mm
Reglabil cu balama nu
Sarcină de rupere 2,5 kN
Serie produs Clemă de susținere
Tensiune de strângere max. 18 Nm
Tip de conexiune/componente Gaură

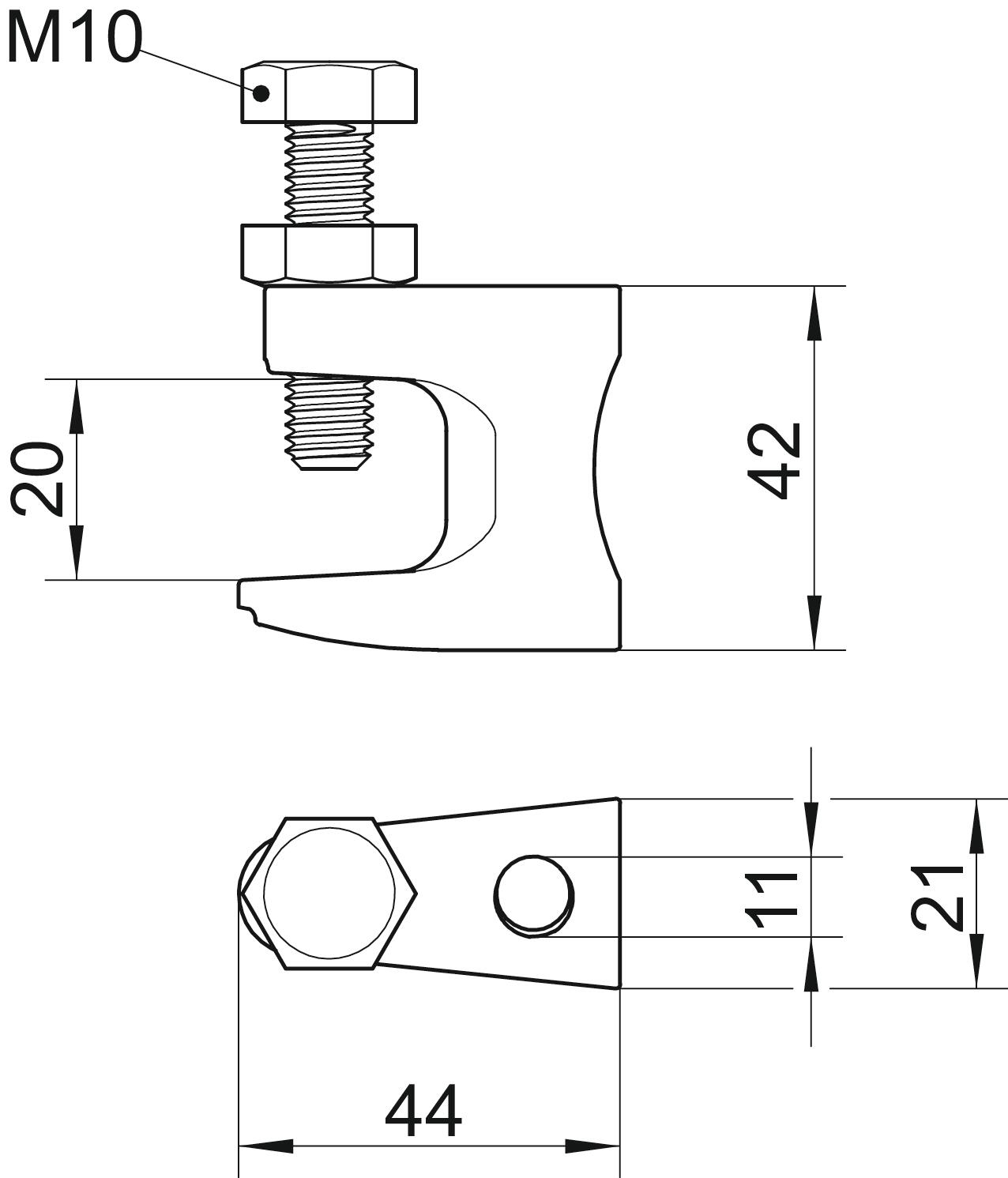

Dimensiuni

Dimensiune D 11 mm
Dimensiune G (mm) M10
Dimensiune L 44 mm
Dimensiunea H 42 mm
Dimensiune B 21 mm
Dimensiune F 20 mm
Înălţime 42 mm
Lăţimea 21 mm
Lungime 44 mm
Toate tipurile

Toate tipurile

Tip Lungime Lăţimea Înălţime Grosimea flanșei F max. Orificiu de fixare Sarcină de rupere Filet Nr. art. Cantitate cea mai mică unitate de vânzare
FL 1 TG 38 mm 19 mm 35 mm 18 mm 9 mm 1,2 kN M8 1488015
50 Bucată
FL 2 TG 44 mm 21 mm 42 mm 20 mm 11 mm 2,5 kN M10 1488023
50 Bucată
FL 3 TG 58 mm 23,5 mm 54 mm 26 mm 13 mm 3,5 kN M10 1488031
25 Bucată
