Consolă pentru perete AW 80
Nr. art. 6417833 | EAN 4012196203710
- Descrierea produsului
-

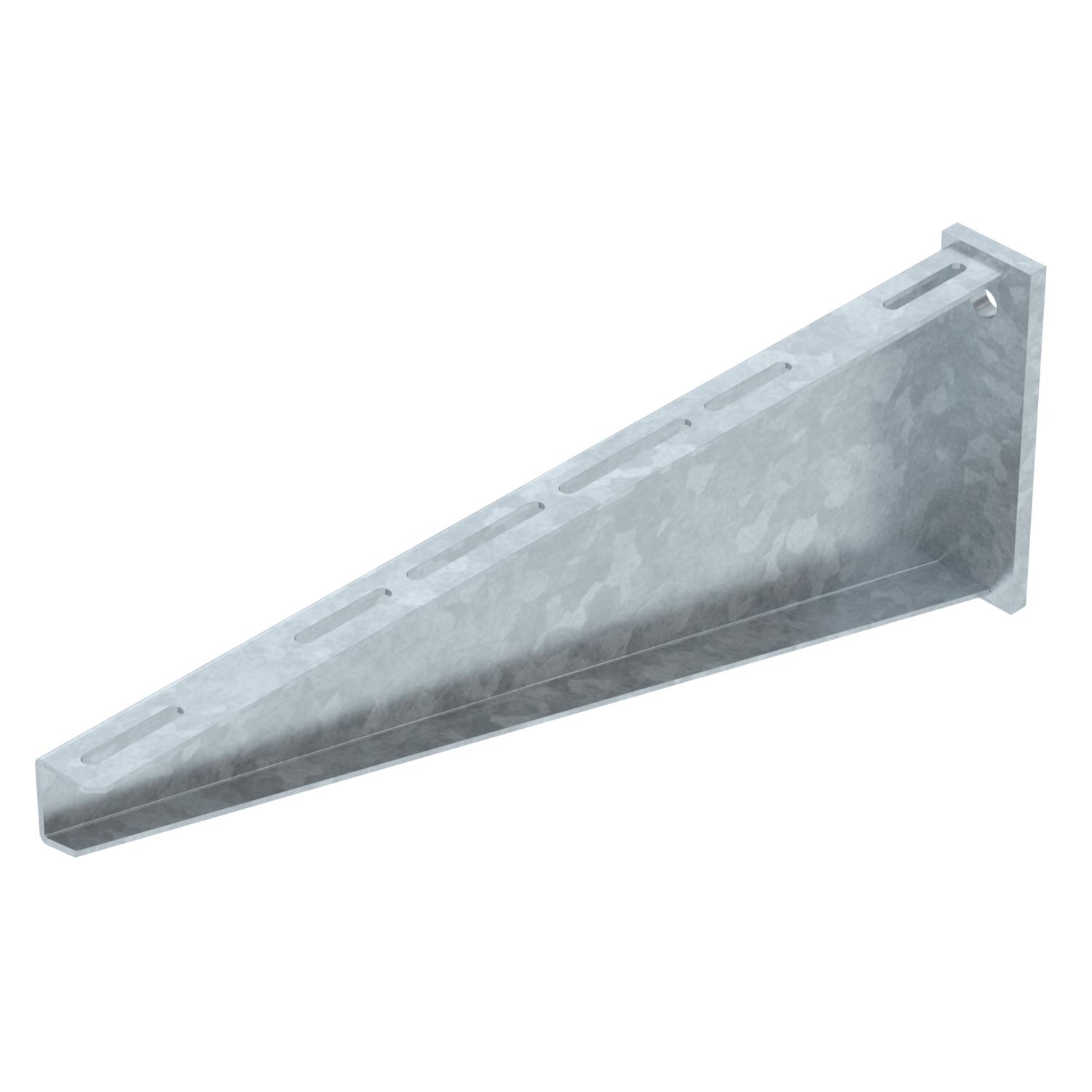

Descrierea produsuluiConsolă de încărcări mari pentru perete cu flanşă sudată.
Pentru fixarea jgheaburilor şi podurilor de cabluri cu şuruburi cu cap semirotund M6, vă rugăm să comandaţi separat şaiba lată (perforaţia în consolă 9 x ...).
-
- Date tehnice
-
Date tehnice

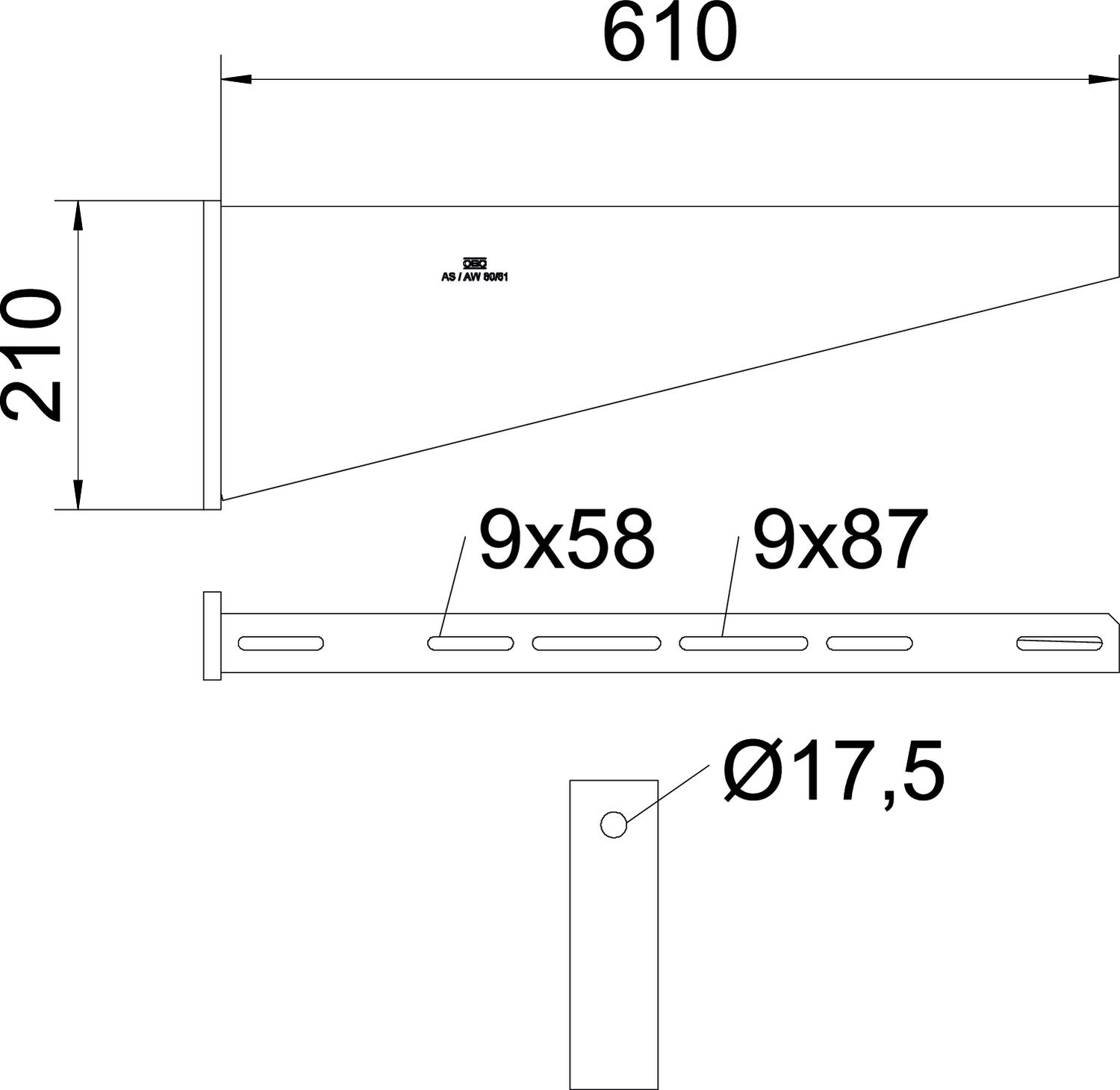

Amprenta CO2 (GWP) de la leagăn la poartă 11,7008 kg CO2e / 1 Bucată Culoare zinc Diametru gaură 17,5 mm Dimensiune B610mm Dimensiune A 60 mm Dimensiunea H 210 mm Dimensiune B 610 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 8 kN Înălţime 210 mm Lăţimea 610 mm Lungime 60 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Suprafaţă = zincat prin imersie Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola tip AW 80
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
- Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Şurub cu cap semirotund cu piuliţă combi F
FRSB 6x12 F 6406122 100 Bucată - Materiale de descărcat
-
