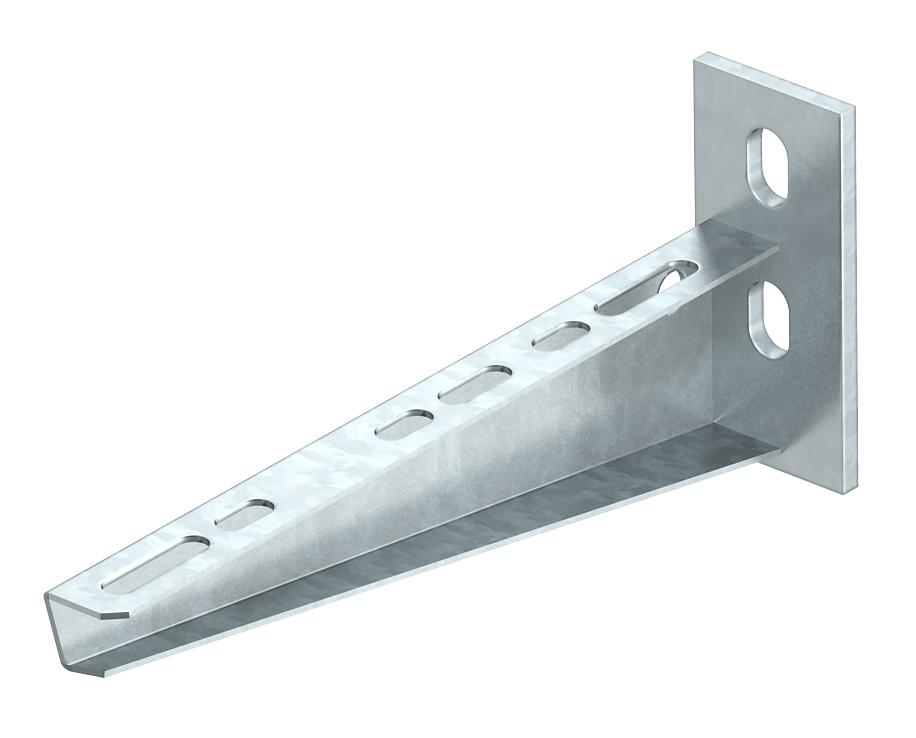

Consolă pentru perete şi pentru stâlp AW 15 2L
Nr. art. 6420915 | EAN 4012195076797
- Descrierea produsului
-
Descrierea produsuluiConsolă pentru perete şi stâlp cu flanşă sudată şi două găuri de prindere.
-
- Date tehnice
-
Date tehnice

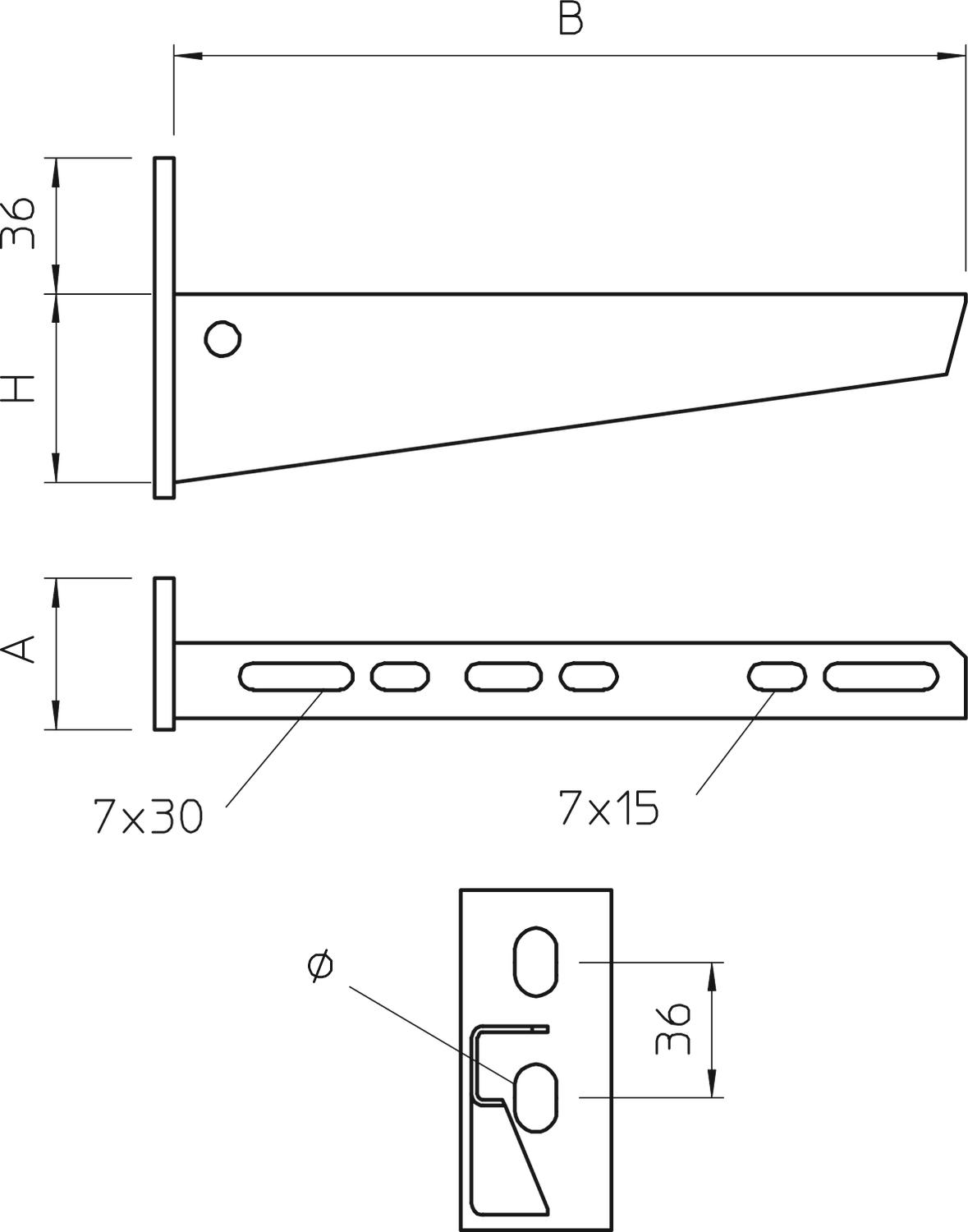

Culoare zinc Diametru gaură 11 mm Dimensiune B210mm Dimensiune A 40 mm Dimensiunea H 90 mm Dimensiune B 210 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 1,5 kN Înălţime 2,12 in Înălţime 90 mm Lăţimea 8 in Lăţimea 210 mm Lungime 40 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Suprafaţă = zincat prin imersie Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola tip AW 15
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
- Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Şurub cu cap semirotund cu piuliţă combi F
FRSB 6x12 F 6406122 100 Bucată - Materiale de descărcat
-
