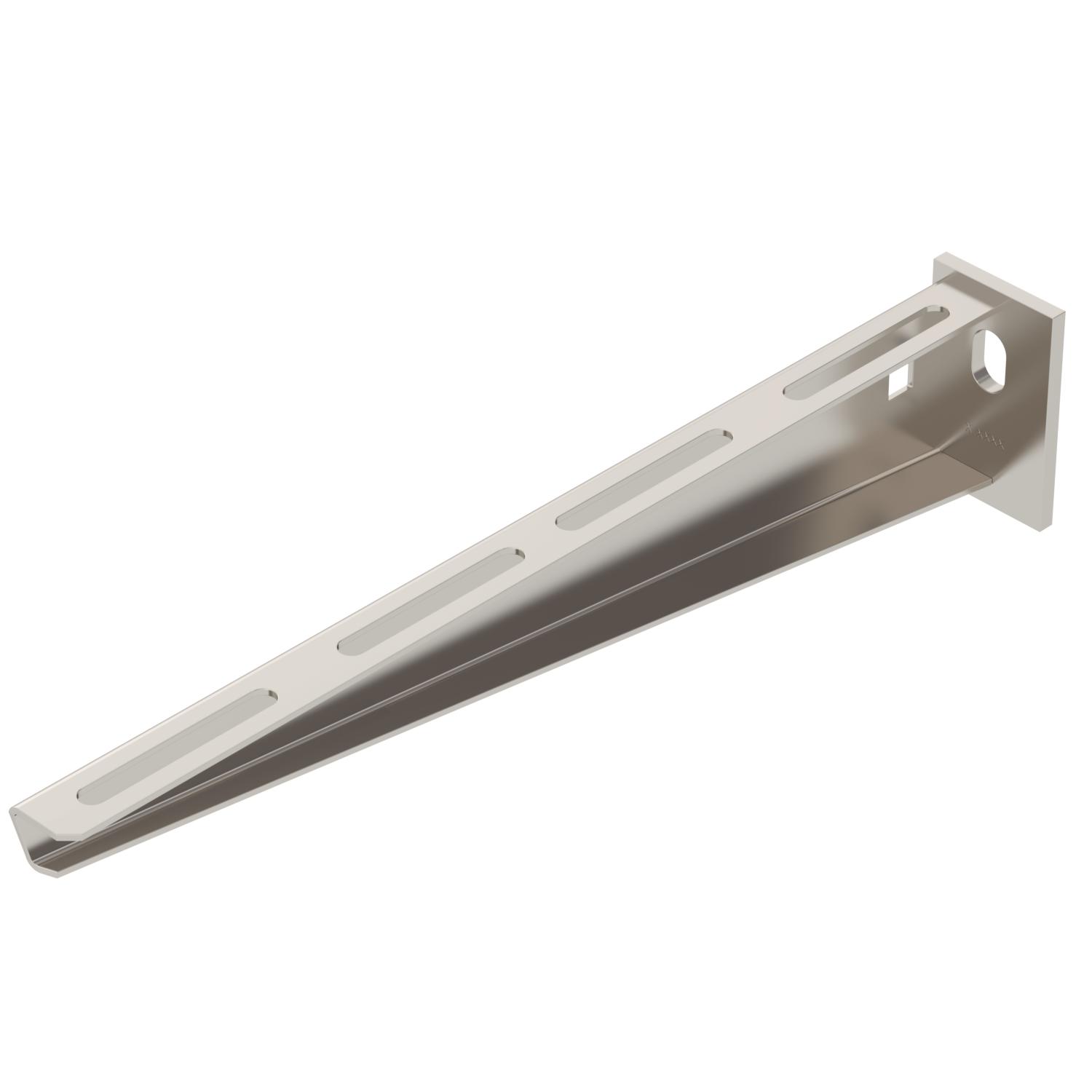

Consolă pentru perete şi pentru stâlp AW 15 A2
Nr. art. 6421032 | EAN 4012196207671
- Descrierea produsului
-
Descrierea produsuluiConsolă de încărcări mici pentru perete şi stâlp cu flanşă sudată.
Fixarea consolei la stâlpul U pornind de la lăţimea de 400 mm cu şurub cu cap hexagonal prin ambele lonjeroane ale stâlpului. Vă rugăm să folosiţi la aceasta distanţierele adecvate!
-
- Date tehnice
-
Date tehnice

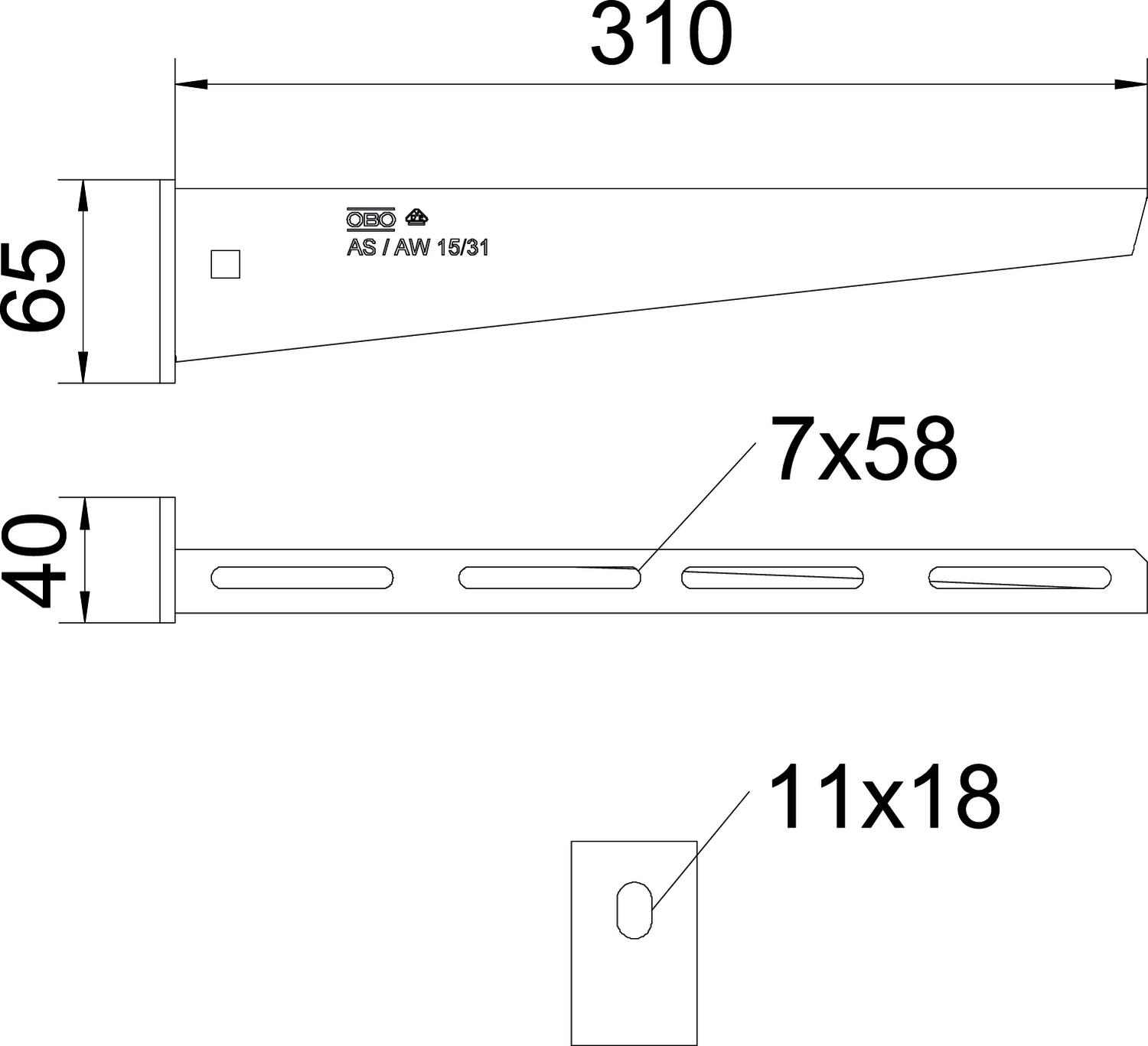

Amprenta CO2 (GWP) de la leagăn la poartă 2,4908 kg CO2e / 1 Bucată Culoare oţel inoxidabil Diametru gaură 11 mm Dimensiune B310mm Dimensiune A 40 mm Dimensiunea H 65 mm Dimensiune B 310 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 1,5 kN Înălţime 65 mm Lăţimea 310 mm Lungime 40 mm Material Oţel superior, inoxidabil 1.4307 Menținerea în funcțiune nu Oțel inoxidabil, băițuit da Suprafaţă luminos, reprelucrat Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola tip AW 15
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Şurub cu cap semirotund cu piuliţă combi A2
FRSB 6x12 A2 6406138 100 Bucată - Materiale de descărcat
-
