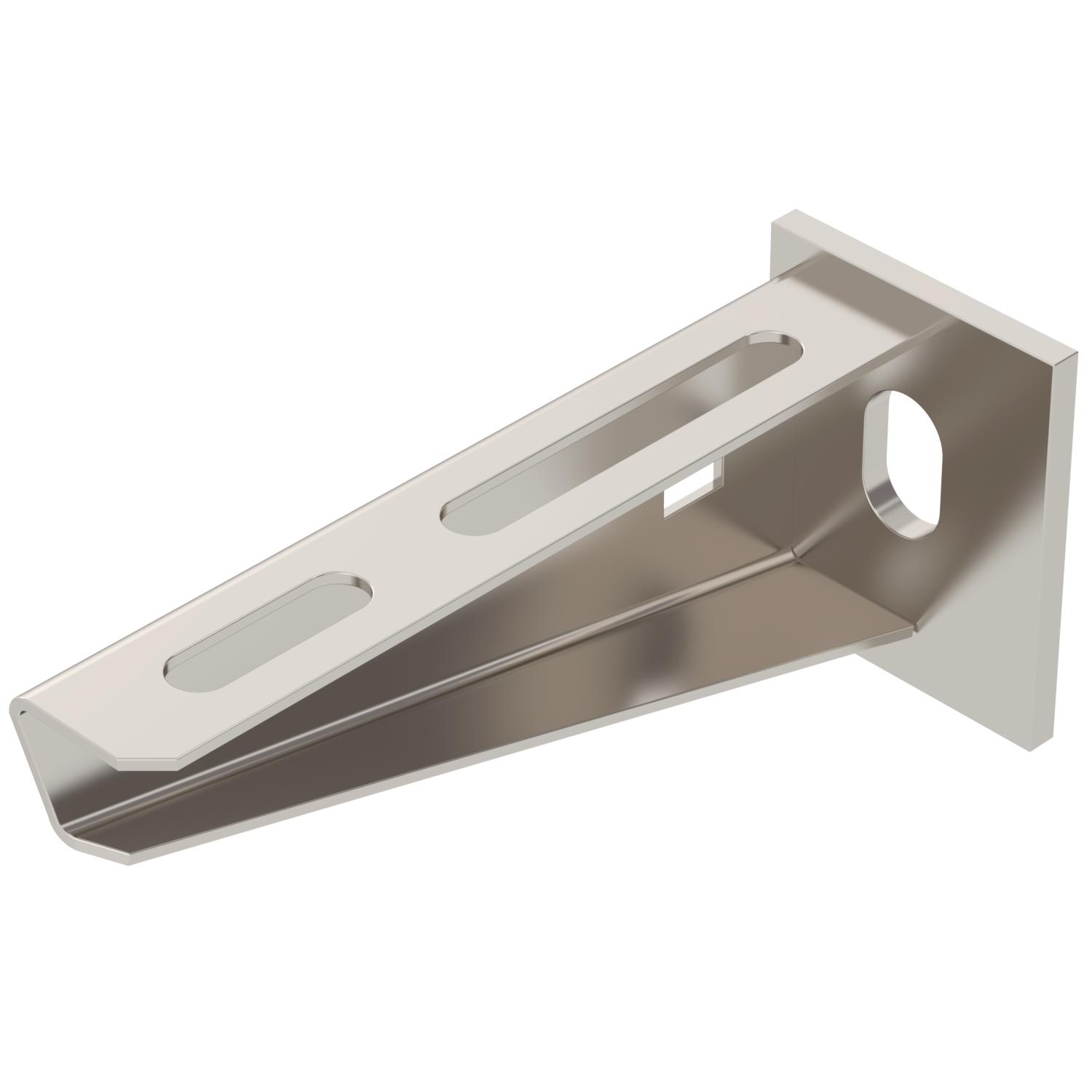

Consolă pentru perete şi pentru stâlp AW 15 A4
Nr. art. 6392008 | EAN 4012196817634
- Descrierea produsului
-
Descrierea produsuluiConsolă de încărcări mici pentru perete şi stâlp cu flanşă sudată.
-
- Date tehnice
-
Date tehnice

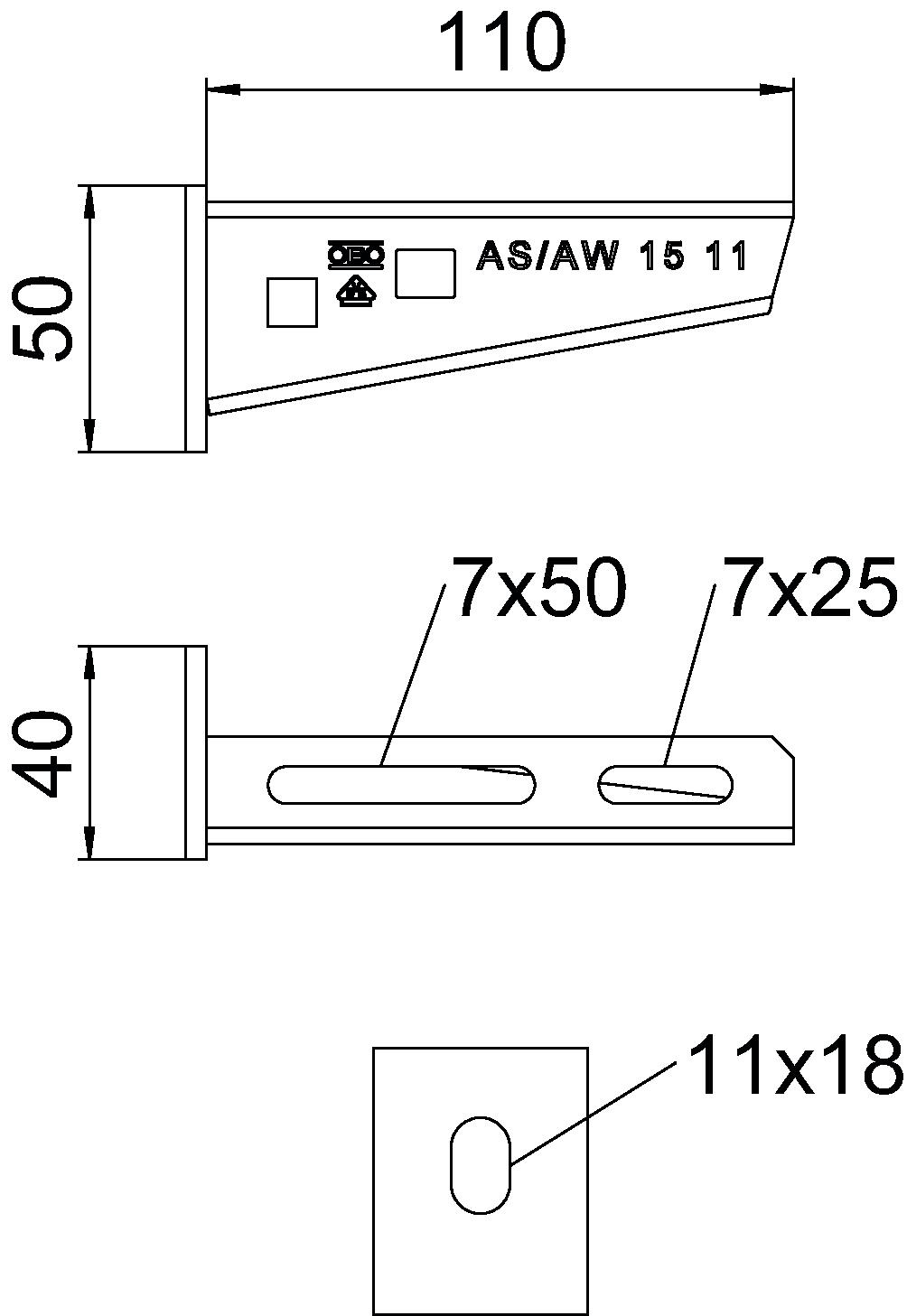

Amprenta CO2 (GWP) de la leagăn la poartă 0,7801 kg CO2e / 1 Bucată Culoare oţel inoxidabil Diametru gaură 11 mm Dimensiune B110mm Dimensiune A 40 mm Dimensiunea H 50 mm Dimensiune B 110 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 1,5 kN Înălţime 50 mm Lăţimea 110 mm Lungime 40 mm Material Oţel superior, inoxidabil 1.4571 Menținerea în funcțiune nu Oțel inoxidabil, băițuit da Suprafaţă luminos, reprelucrat Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola tip AW 15
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Şurub cu cap semirotund cu piuliţă combi A4
FRSB 6x12 A4 6406142 100 Bucată - Materiale de descărcat
-
