Consolă pentru perete şi pentru stâlp AW 30 A2
Nr. art. 6442803 | EAN 4012196208937
- Descrierea produsului
-
Descrierea produsuluiConsolă pentru încărcări medii, pentru perete şi stâlp cu flanşă sudată.
-
- Date tehnice
-
Date tehnice

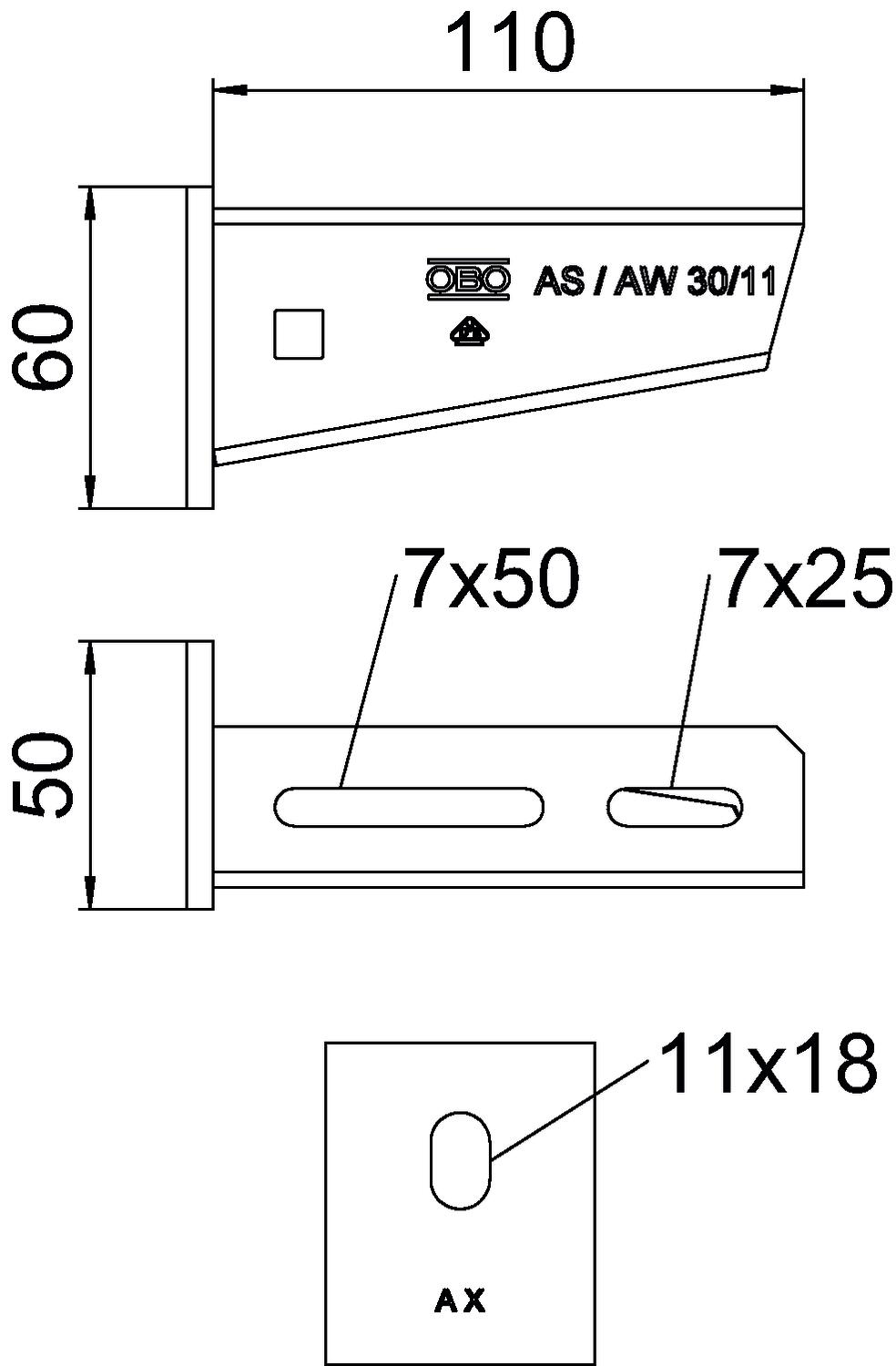

Culoare oţel inoxidabil Diametru gaură 11 mm Dimensiune B110mm Dimensiune A 50 mm Dimensiunea H 60 mm Dimensiune B 110 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 3 kN Înălţime 60 mm Lăţimea 110 mm Lungime 50 mm Material Oţel superior, inoxidabil 1.4307 Menținerea în funcțiune nu Oțel inoxidabil, băițuit da Suprafaţă luminos, reprelucrat Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola AW 30
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
- Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Şurub cu cap semirotund cu piuliţă combi A2
FRSB 6x12 A2 6406138 100 Bucată - Materiale de descărcat
-
