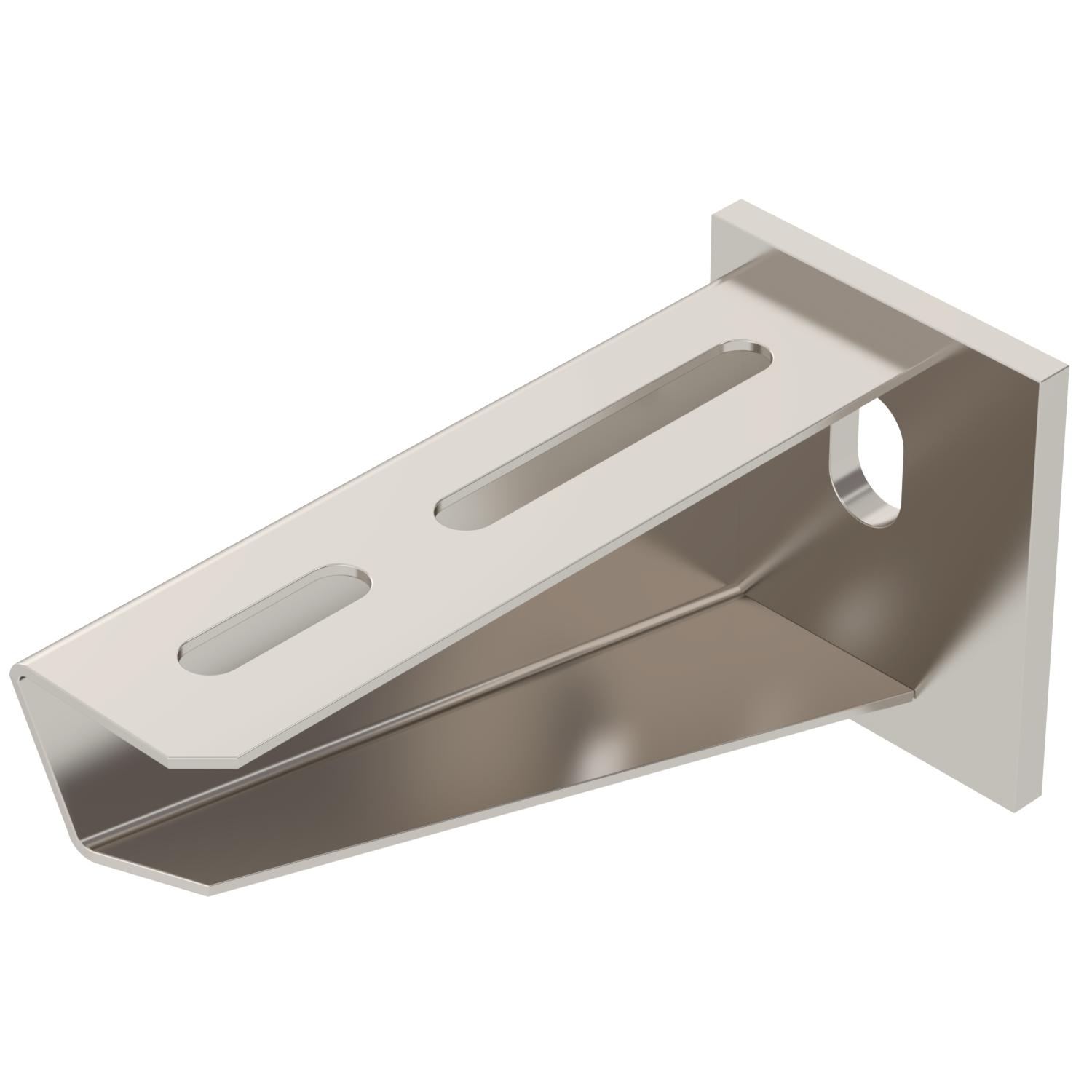

Consolă pentru perete şi pentru stâlp AW 30 A4
Nr. art. 6443615 | EAN 4012195021049
- Descrierea produsului
-
Descrierea produsuluiConsolă pentru încărcări medii, pentru perete şi stâlp cu flanşă sudată.
Fixarea consolei la stâlpul U pornind de la lăţimea de 400 mm cu şurub cu cap hexagonal prin ambele lonjeroane ale stâlpului. Vă rugăm să folosiţi la aceasta distanţierele adecvate!
-
- Date tehnice
-
Date tehnice

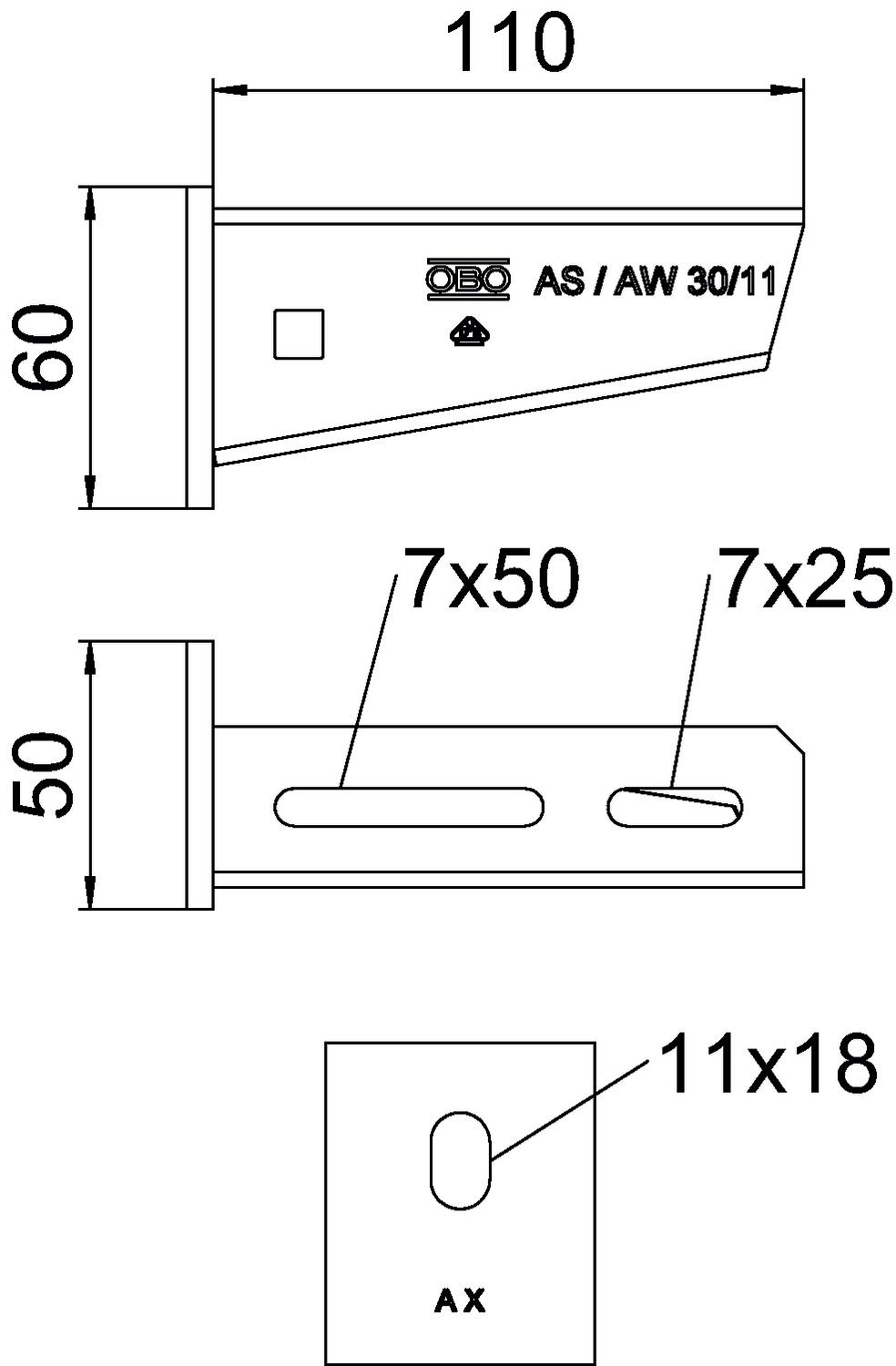

Amprenta CO2 (GWP) de la leagăn la poartă 1,1379 kg CO2e / 1 Bucată Culoare oţel inoxidabil Diametru gaură 11 mm Dimensiune B110mm Dimensiune A 50 mm Dimensiunea H 60 mm Dimensiune B 110 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 3 kN Înălţime 60 mm Lăţimea 110 mm Lungime 50 mm Material Oţel superior, inoxidabil 1.4571 Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Suprafaţă luminos, reprelucrat Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola AW 30
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
- Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Şurub cu cap semirotund cu piuliţă combi A4
FRSB 6x12 A4 6406142 100 Bucată - Materiale de descărcat
-
