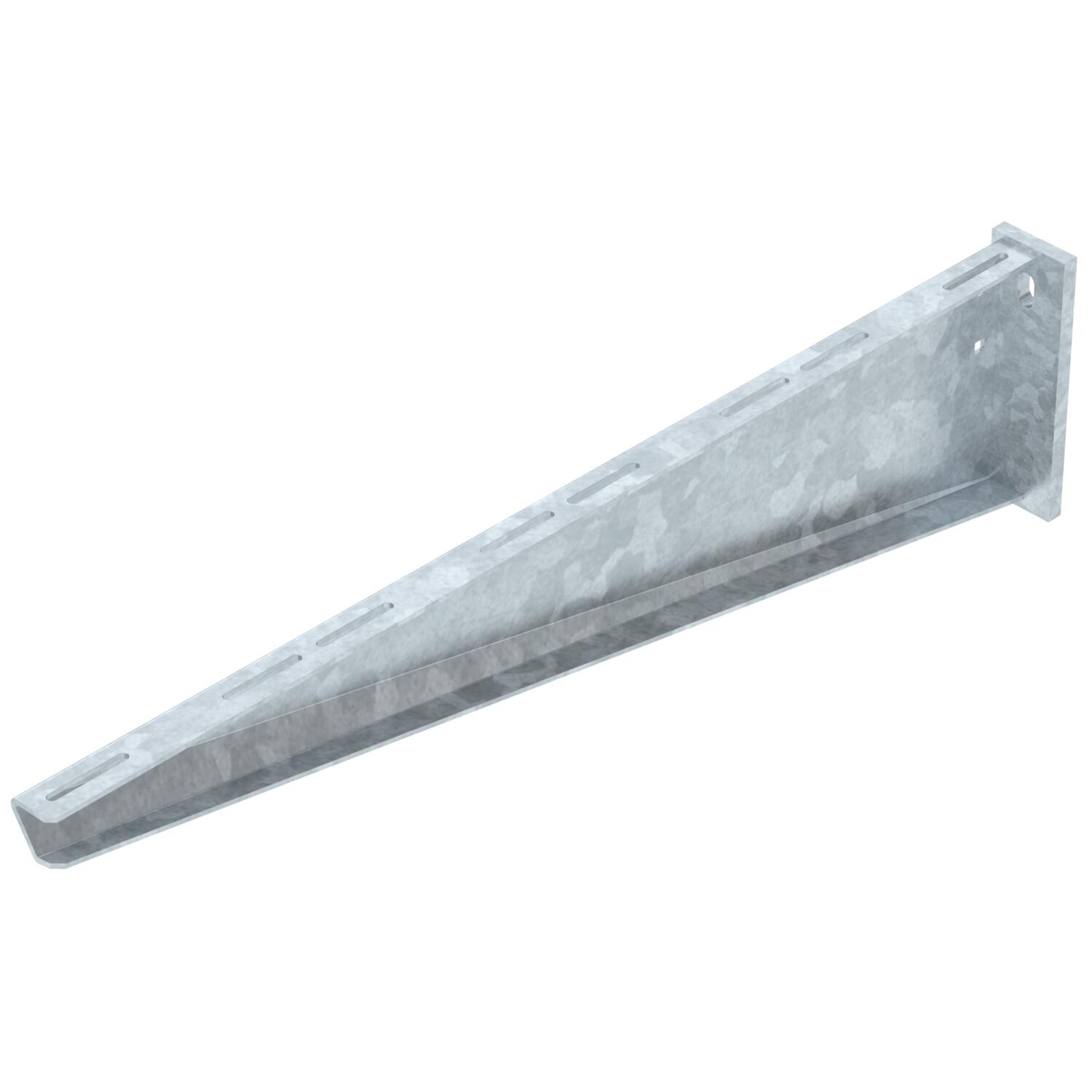

Consolă pentru perete şi pentru stâlp AW 55 FT
Nr. art. 6418686 | EAN 4012196205158
- Descrierea produsului
-
Descrierea produsuluiConsolă de încărcări mari pentru perete şi stâlp cu flanşă sudată.
Fixarea consolei la stâlpul U pornind de la lăţimea de 400 mm cu şurub cu cap hexagonal prin ambele lonjeroane ale stâlpului. Vă rugăm să folosiţi la aceasta distanţierele adecvate!
-
- Date tehnice
-
Date tehnice

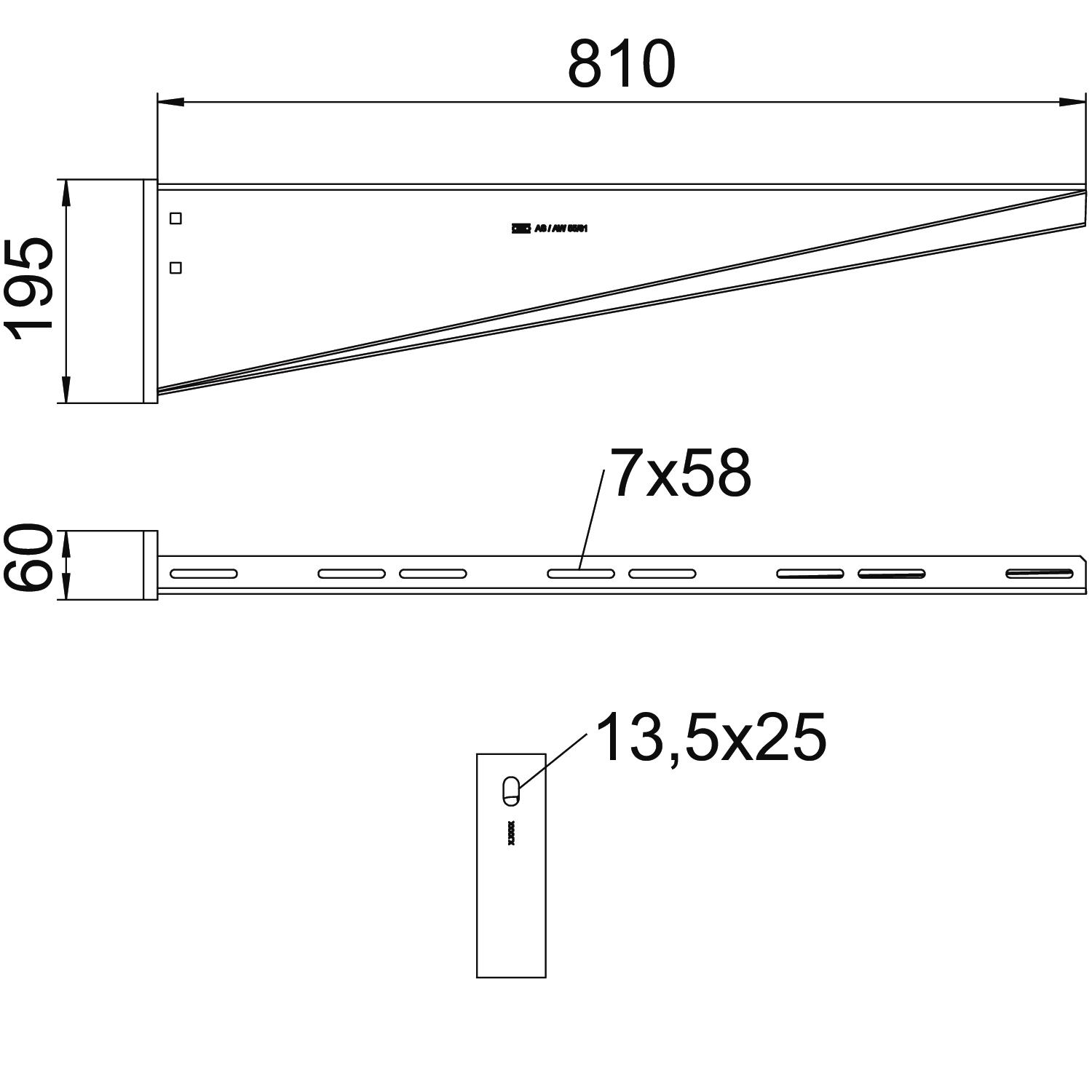

Amprenta CO2 (GWP) de la leagăn la poartă 11,6569 kg CO2e / 1 Bucată Culoare zinc Diametru gaură 13,5 mm Dimensiune B810mm Dimensiune A 60 mm Dimensiunea H 195 mm Dimensiune B 810 mm Domeniu unghiular max. 90 mm Domeniu unghiular min. 90 mm F în kN 5,5 kN Înălţime 195 mm Lăţimea 810 mm Lungime 60 mm Material Oţel Menținerea în funcțiune nu Oțel inoxidabil, băițuit nu Suprafaţă = zincat prin imersie Variantă Consolă pentru perete şi stâlp Date tehnice
Diagrama de încarcare consola tip AW 55
-
Îndoirea vârfului consolei la încărcarea admisă a consolei
-
Încărcare admisibilă a consolei în kN, fără greutatea unui om
-
Curbă de încărcare cu lungimi ale consolelor în mm
-
- Toate tipurile
-
Toate tipurile
-
Accesorii pentru montaj
Produse Tip Nr. art. Cantitate cea mai mică unitate de vânzare
Şurub cu cap semirotund cu piuliţă combi F
FRSB 6x12 F 6406122 100 Bucată - Materiale de descărcat
-
Specificații AW 55 81 FT / 6418686 , 0.23MB , pdfDeclarație de conformitate UE AW 55 81 FT / 6418686 , 0.12MB , pdfDeclarație de Conformitate pentru UK AW 55 81 FT / 6418686 , 0.09MB , pdfREACH Declarație de conformitate AW 55 81 FT / 6418686 , 0.12MB , pdfRoHS Declarație de conformitate AW 55 81 FT / 6418686 , 0.13MB , pdfDeclarație de mediu pentru produs (EPD) AW 55 81 FT / 6418686 , 1.48MB , pdfInstrucțiuni de montaj Instrucțiuni de montaj sisteme de stâlpi U , 2.02MB , pdfInstrucțiuni de montaj General information on the mounting , 2.65MB , pdf
