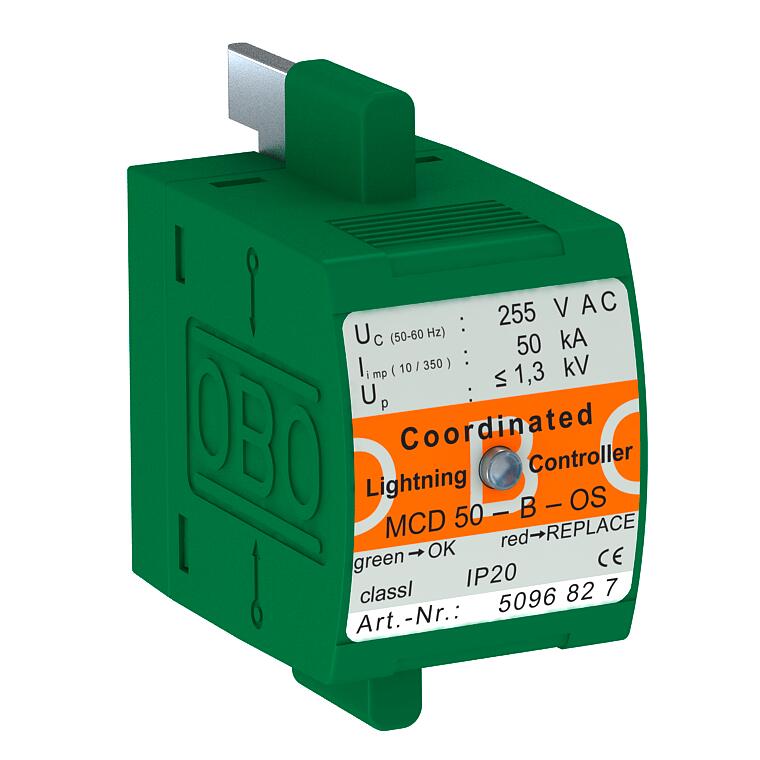

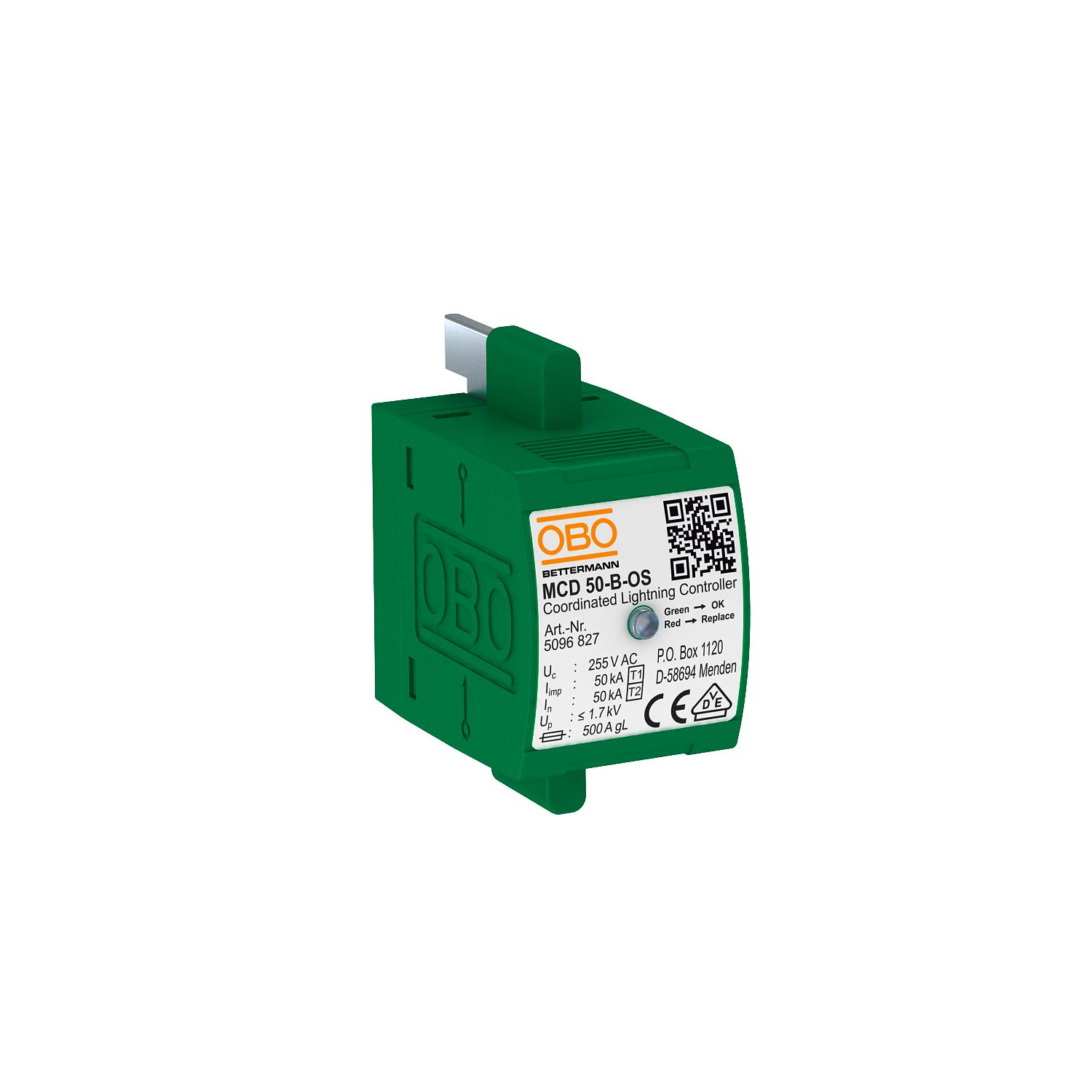

CoordinatedLightningController, plug-in arrester with function display
Nr. art. 5096827 | EAN 4012195051473
- Descrierea produsului
-
Descrierea produsuluiDescărcător combinat, descărcător de curent de trăsnet Tip 1+2 cu afișaj optic
• Capacitate de descărcare a curentului fulger 50 kA (10/350)
• Consumul de energie <26 mW / pol
• Nivel de protecție <1,7 kV
• Curent rezidual 10 kA
• Eclator capsulat, ce nu permit emisii de scântei în afara carcasei
Aplicație: Instalarea dispozitivelor de protecție la supratensiune de tip 1 + 2 într-o singură distribuție.
-
- Date tehnice
-
Date tehnice

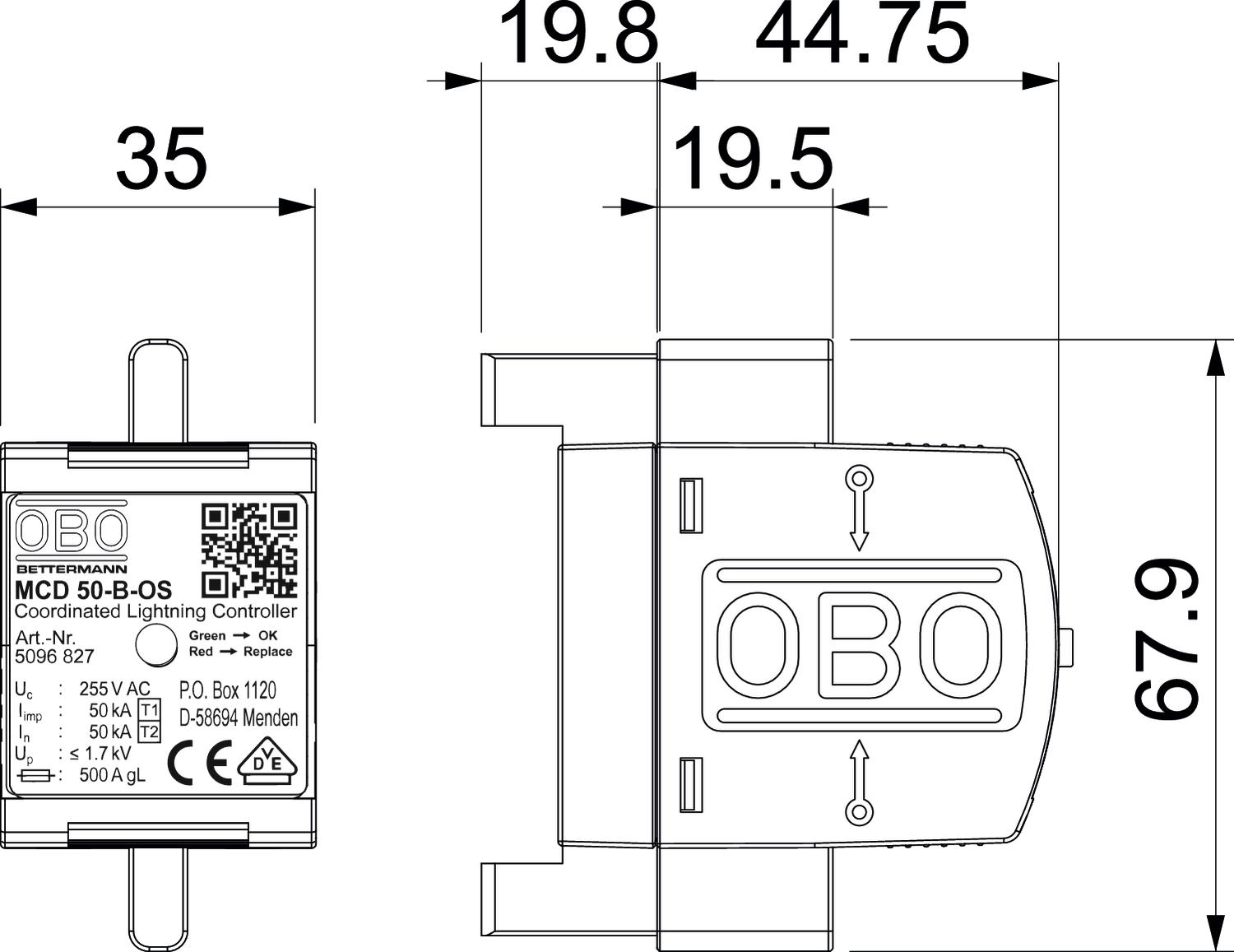

Aerisit nu Amprenta CO2 (GWP) de la leagăn la poartă 1,2289 kg CO2e / 1 Bucată Certificări VDE Clasă de încercare tip 1 da Clasă de încercare tip 2 da Clasa de solicitare conform EN 61643-11 Tip 1+2 Configuraţia rețelei DC nu Configuraţia rețelei IT nu Configuraţia rețelei TN da Configuraţia rețelei TN-C da Configuraţia rețelei TN-C-S da Configuraţia rețelei TN-S da Configuraţia rețelei TT da CP nr. 0→2 Curent de descărcare a eclatorului (8/20 µs) [total] 50 kA Curent de scurgere nominal (8/20) (L-N) 50 kA Curent de trăsnet (10/350 μs) 50 kA Curent de trăsnet (10/350) [total] 50 kA Curent nominal de descărcare (8/20 µs) 50 kA Dimensiune 255V Formă a reţelei altele Forma reţelei nu Înălţime 69 mm Interval de temperatură aplicabil max. 85 °C Interval de temperatură aplicabil min. -40 °C Lăţimea 35 mm Legarea polilor 1 Lungime 100 mm Nivel de protectie (L-N) ≤1,7 Număr de poli 1 OBO_Curent de încărcare nominal (clemă de intrare/ieșire) 125 A Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea 10 kA Secțiunea transversală a conductorului rigid (mono/multifilar) max. 50 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 10 mm² Semnalizare în interiorul aparatului optică Semnalizare la distanţă nu Siguranţă de scurtcircuit 10 kA Siguranţă maximă 500 A SPD conform IEC 61643-1 clasa I+II Temperatură operațională max. 85 °C Temperatură operațională min. -40 °C Tensiune maximă de funcţionare (L-N) 255 V Tensiune maximă de funcţionare continuă AC 255 V Tensiune nominală AC (50 / 60 Hz) 230 V Timp de acţionare <100 ns Tip de montaj la element de bază Tip de protecţie IP20 Valoare max. a protectiei la suprasarcină 500 Variantă 1 pol - Toate tipurile
