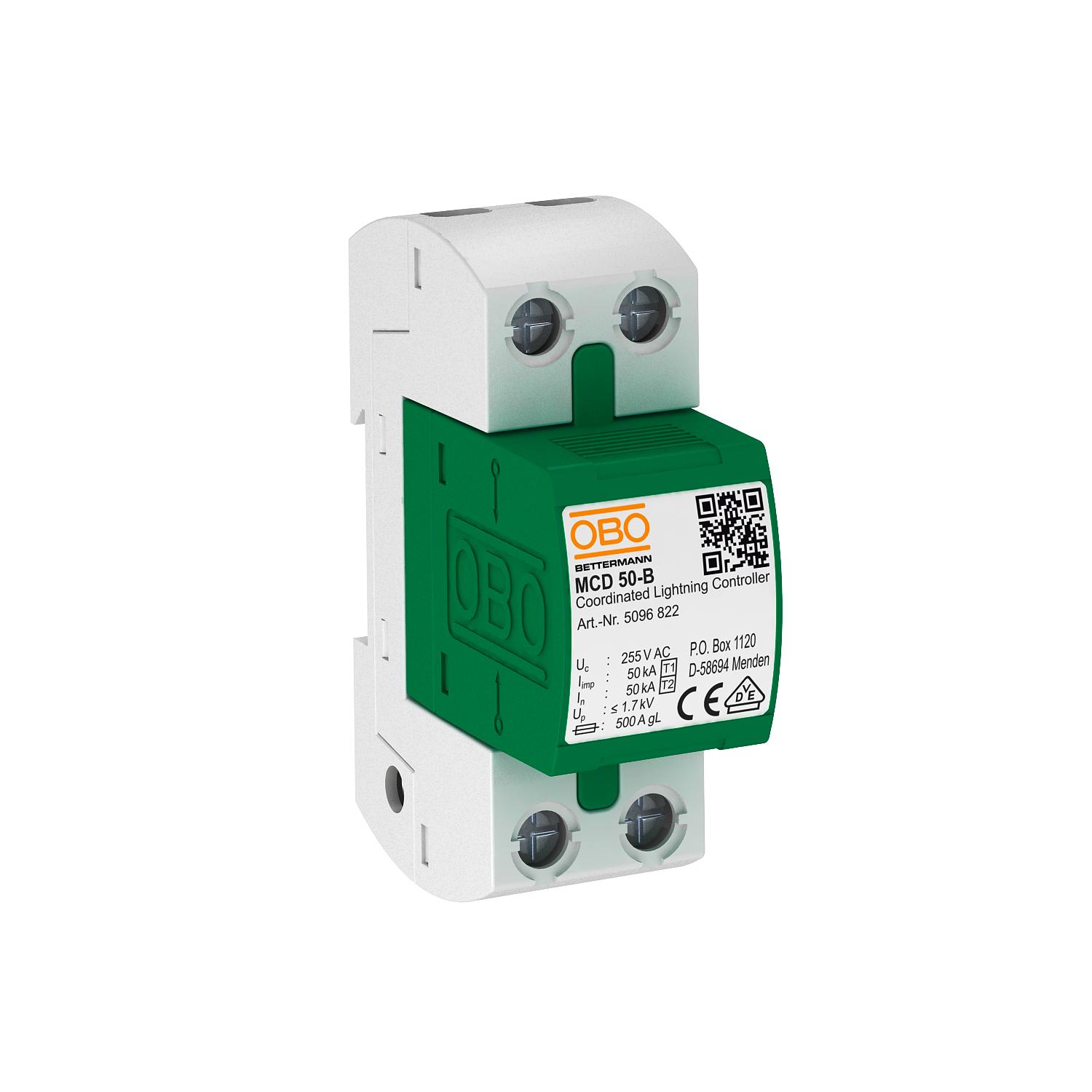

Descărcător combinat cu 1 pol
Nr. art. 5096849 | EAN 4012195541158
- Descrierea produsului
-
Descrierea produsuluiDescărcător combinat tip 1+2, potrivit pentru sisteme de rețea TN și TT
• Pentru echipotenţial de protecţie la trăsnet conform VDE 0185-305 (IEC 62305)
• Capacitate de descărcare a curentului de trăsnet 50 kA (10/350) per pol şi până la 150 kA (10/350) în total
• Nivelul de protecție <1,7 kV, permite protecția dispozitivului
• Curent de scurtcircuit 10 kA , presiguranţă a descărcătorului până la 500 A gL/gG
• Descărcător capsulat, ce nu permite emisii de scântei în afara carcasei, pentru utilizare în tablouri electrice
Utilizare: instalaţii industriale şi clădiri cu protecţie exterioară la trăsnet din clasele I până la IV.
-
- Date tehnice
-
Date tehnice
Aerisit nu Certificări VDE Clasă de încercare tip 1 da Clasă de încercare tip 2 da Clasa de solicitare conform EN 61643-11 Tip 1+2 Configuraţia rețelei DC nu Configuraţia rețelei IT nu Configuraţia rețelei TN da Configuraţia rețelei TN-C da Configuraţia rețelei TN-C-S da Configuraţia rețelei TN-S da Configuraţia rețelei TT da CP nr. 0→2 Curent de scurgere nominal (8/20) (L-N) 50 kA Curent de trăsnet (10/350 μs) 50 kA Curent de trăsnet (10/350) [total] 50 kA Curent nominal de descărcare (8/20 µs) 50 kA Curent nominal de încărcare (clemă de intrare/ieşire) 125 A Dimensiune 255V Formă a reţelei TN Forma reţelei nu Interval de temperatură aplicabil max. 85 °C Interval de temperatură aplicabil min. -40 °C Legarea polilor 1 Nivel de protectie (L-N) ≤1,7 Număr de poli 1 Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea 10 kA Semnalizare în interiorul aparatului fără Semnalizare la distanţă nu Siguranţă de scurtcircuit 10 kA Siguranţă maximă 500 A SPD conform IEC 61643-1 clasa I+II Temperatură operațională max. 85 °C Temperatură operațională min. -40 °C Tensiune maximă de funcţionare continuă AC 255 V Tensiune nominală AC (50 / 60 Hz) 230 V Timp de acţionare <100 ns Tip de montaj Şină omega 35 mm Tip de protecţie IP20 Umiditate a aerului max. 95 % Umiditate a aerului min. 5 % Valoare max. a protectiei la suprasarcină 500 Variantă complet cu 1 pol; 255V Dimensiuni

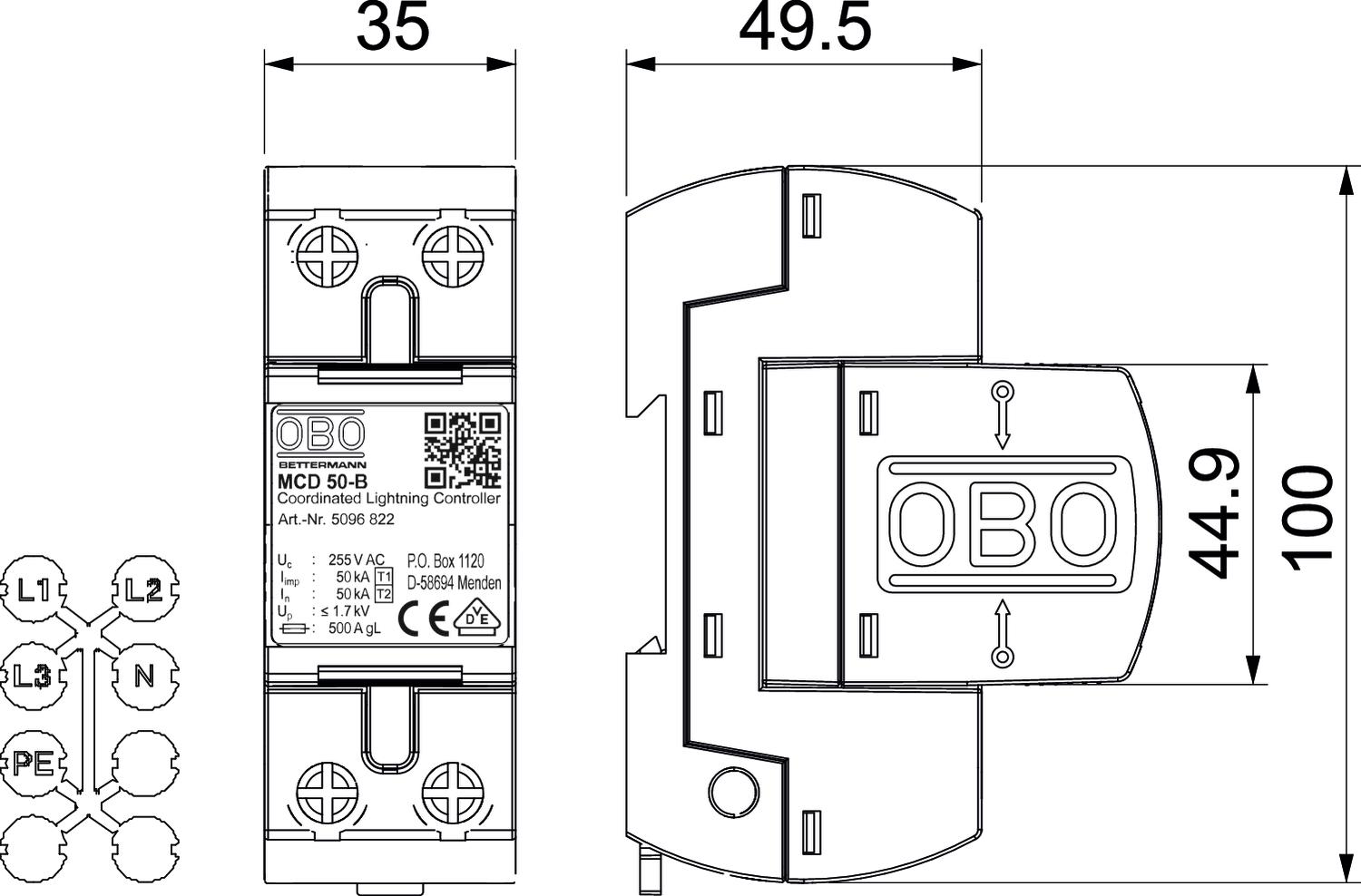

Înălţime 69 mm Lăţimea 35 mm Lungime 100 mm Posibilităţi de conectare
Curent de descărcare a eclatorului (8/20 µs) [total] 50 kA Secțiunea transversală a conductorului rigid (mono/multifilar) max. 50 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 10 mm² Amprentă de CO2 (Product Carbon Footprint)
Amprenta CO2 (GWP) de la leagăn la poartă 2,0091 kg CO2e / 1 Bucată CO₂ Footprint (GWP) 2,0091 kg CO₂e Data determinării valorii CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Bucată Declared Unit Quantity (LCA) 1 - Toate tipurile
