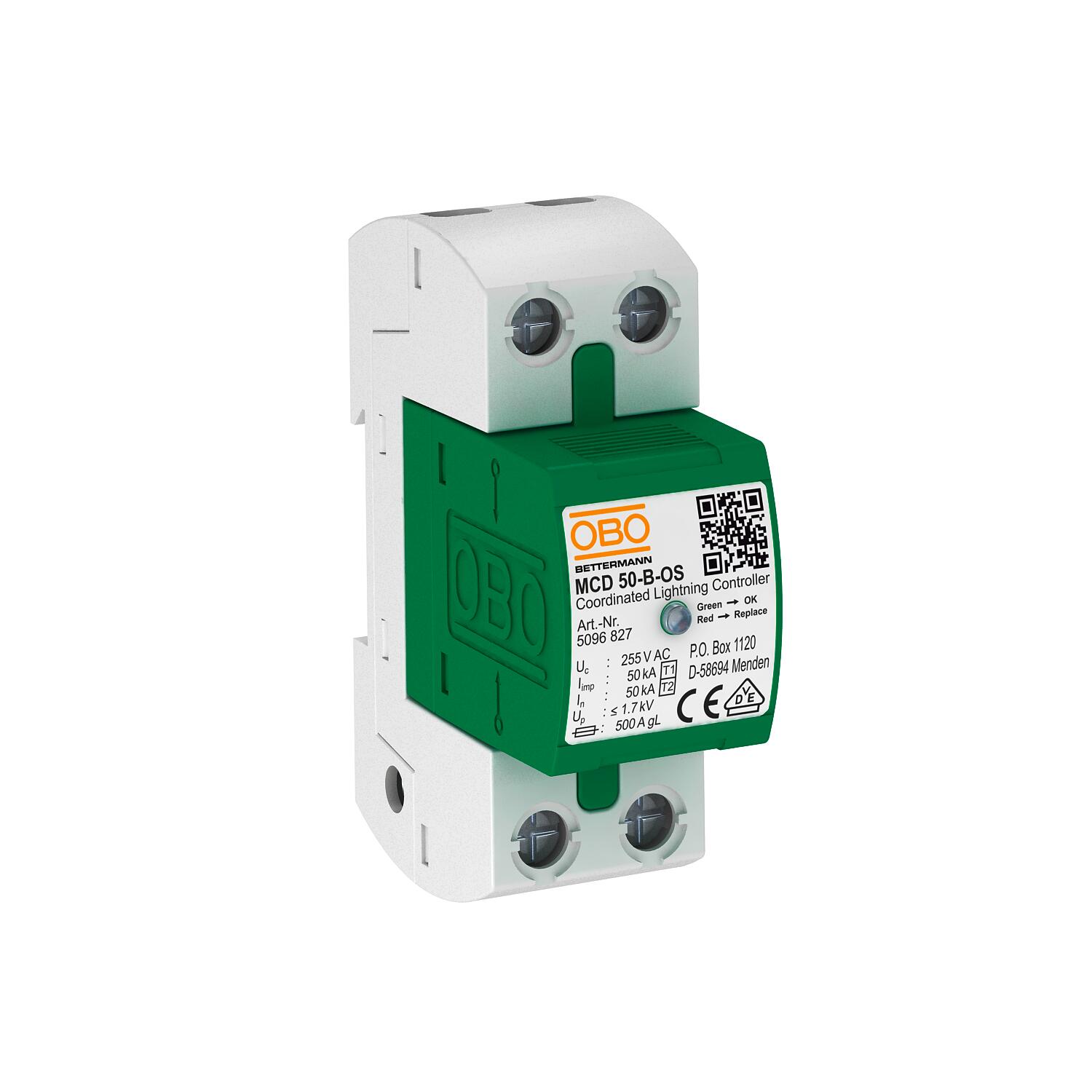

Descărcător combinat cu 1 pol cu afişaj al funcţionării
Nr. art. 5096852 | EAN 4012195051466
- Descrierea produsului
-
Descrierea produsuluiDescărcător combinat, tip 1+2, cu 1 pol, pentru utilizarea în reţele TN şi TT:
MCD 50-B-OS: descărcător de curent de trăsnet coordonat de tipul 1+2 conform EN 61643-11 cu afişaj optic al funcţionării. Pentru interfaţa 0 până la 2 (LPZ) conform conceptului de zone de protecţie la trăsnet conform IEC 61312-1 respectiv DIN VDE 0185-305.
• Valoarea curentului de vârf 50 kA 10/350 µs per pol
• Consum de putere < 1mW
• Nivelul tensiunii de protecţie < 1,7 kV
• Curent de scurtcircuit asimetric maxim 25 kA Ipeak
• Inclusiv capac pentru marcarea racordurilor
• Eclator capsulat, nu permite emisii în afara carcasei
• Montare posibilă în tablourile electrice obişnuite.
Aplicație: concepte și instalații de protecție la supratensiune compacte într-o singură distribuție.
-
- Date tehnice
-
Date tehnice
Aerisit nu Certificări VDE Clasă de încercare tip 1 da Clasă de încercare tip 2 da Clasa de solicitare conform EN 61643-11 Tip 1+2 Configuraţia rețelei DC nu Configuraţia rețelei IT nu Configuraţia rețelei TN da Configuraţia rețelei TN-C da Configuraţia rețelei TN-C-S da Configuraţia rețelei TN-S da Configuraţia rețelei TT da CP nr. 0→2 Curent de scurgere nominal (8/20) (L-N) 50 kA Curent de trăsnet (10/350 μs) 50 kA Curent de trăsnet (10/350) [total] 50 kA Curent nominal de descărcare (8/20 µs) 50 kA Curent nominal de încărcare (clemă de intrare/ieşire) 125 A Dimensiune 255V Formă a reţelei TN-S, TT Forma reţelei nu Interval de temperatură aplicabil max. 85 °C Interval de temperatură aplicabil min. -40 °C Legarea polilor 1 Nivel de protectie (L-N) ≤1,7 Număr de poli 1 Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea 10 kA Semnalizare în interiorul aparatului optică Semnalizare la distanţă nu Siguranţă de scurtcircuit 10 kA Siguranţă maximă 500 A SPD conform IEC 61643-1 clasa I+II Temperatură operațională max. 85 °C Temperatură operațională min. -40 °C Tensiune maximă de funcţionare (L-N) 255 V Tensiune maximă de funcţionare continuă AC 255 V Tensiune nominală AC (50 / 60 Hz) 230 V Timp de acţionare <100 ns Tip de montaj Şină omega 35 mm Tip de protecţie IP20 Umiditate a aerului max. 95 % Umiditate a aerului min. 5 % Valoare max. a protectiei la suprasarcină 500 Variantă 1 pol Dimensiuni

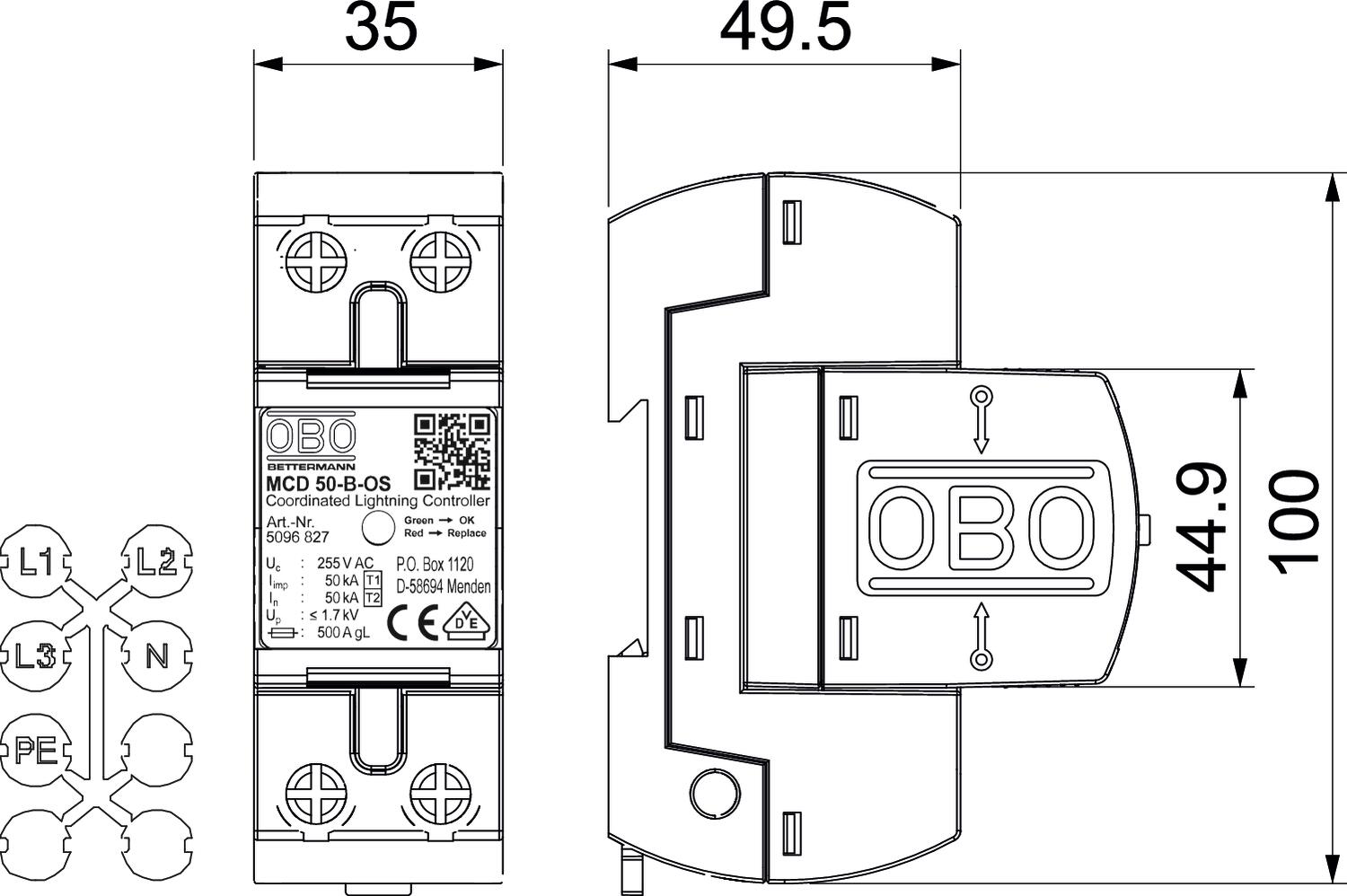

Înălţime 69 mm Lăţimea 35 mm Lungime 100 mm Posibilităţi de conectare
Curent de descărcare a eclatorului (8/20 µs) [total] 50 kA Secțiunea transversală a conductorului rigid (mono/multifilar) max. 50 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 10 mm² Amprentă de CO2 (Product Carbon Footprint)
Amprenta CO2 (GWP) de la leagăn la poartă 2,0355 kg CO2e / 1 Bucată CO₂ Footprint (GWP) 2,0355 kg CO₂e Data determinării valorii CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Bucată Declared Unit Quantity (LCA) 1 - Toate tipurile
