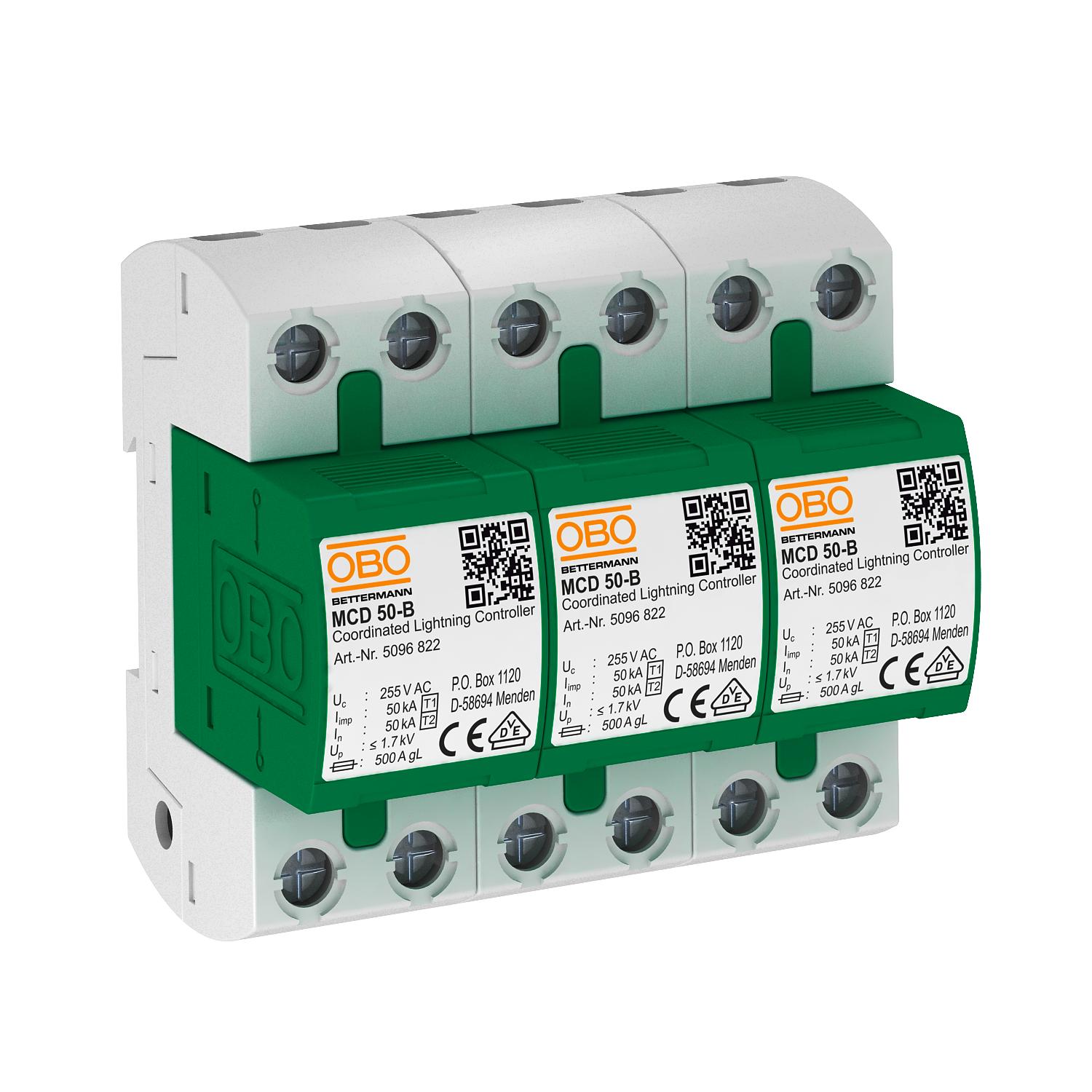

Descărcător combinat cu 3 poli
Nr. art. 5096877 | EAN 4012195077077
- Descrierea produsului
-

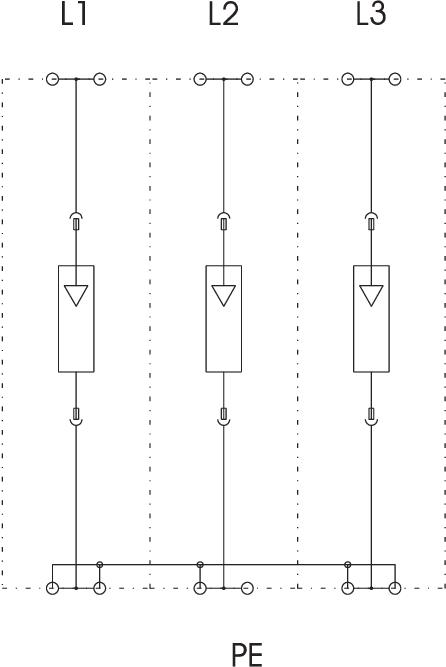

Descrierea produsuluiDescărcător combinat tip 1+2, 3 poli pentru montarea în reţele TN-C.
Preconfecţionat în întregime şi gata de conectare, compus din: 3 x MCD 50-B: descărcător de curent de trăsnet coordonat de tipul 1+2, conform EN 61643-11. Pentru interfaţa 0 la 2 (LPZ) conform conceptului de zone de protecţie la trăsnet, în conformitate cu IEC 61312-1 respectiv DIN VDE 0185-305.
• Egalizare de potențial pentru protecție la trăsnet conform normelor VDE 0185-305 (IEC 62305)
• Capacitate de descărcare 50 kA (10/350 µs) per pol și până la 150 kA (10/350) total
• Nivel de protecţie < 1,7kV, permite protecția dispozitivului
• Curent de scurtcircuit maxim 10 kA Ipeak, cu siguranță în amonte până la 500 A gL/gG
• Recomandat pentru montajul înaintea contorului în conformitate cu VDE-AR-N 4100
• Eclator capsulat, ce nu permit emisii de scântei în afara carcasei
Utilizare: instalații industriale și clădiri cu paratrăsnet exterior clasa I până la IV.
-
- Date tehnice
-
Date tehnice
Aerisit nu Certificări VDE Clasă de încercare tip 1 da Clasă de încercare tip 2 da Clasa de solicitare conform EN 61643-11 Tip 1+2 Configuraţia rețelei DC nu Configuraţia rețelei IT nu Configuraţia rețelei TN da Configuraţia rețelei TN-C da Configuraţia rețelei TN-C-S nu Configuraţia rețelei TN-S nu Configuraţia rețelei TT nu CP nr. 0→2 Curent de scurgere nominal (8/20) (L-N) 50 kA Curent de trăsnet (10/350 μs) 50 kA Curent de trăsnet (10/350) [total] 150 kA Curent nominal de descărcare (8/20 µs) 50 kA Curent nominal de încărcare (clemă de intrare/ieşire) 125 A Dimensiune 255V Formă a reţelei TN-C Forma reţelei nu Interval de temperatură aplicabil max. 85 °C Interval de temperatură aplicabil min. -40 °C Legarea polilor 3 Nivel de protectie (L-N) ≤1,7 Număr de poli 1 Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea 10 kA Semnalizare în interiorul aparatului fără Semnalizare la distanţă nu Siguranţă de scurtcircuit 10 kA Siguranţă maximă 500 A SPD conform IEC 61643-1 clasa I+II Temperatură operațională max. 85 °C Temperatură operațională min. -40 °C Tensiune maximă de funcţionare (L-N) 255 V Tensiune maximă de funcţionare continuă AC 255 V Tensiune nominală AC (50 / 60 Hz) 230 V Timp de acţionare <100 ns Tip de montaj Şină omega 35 mm Tip de protecţie IP20 Umiditate a aerului max. 95 % Umiditate a aerului min. 5 % Valoare max. a protectiei la suprasarcină 500 Variantă cu 3 poli Dimensiuni

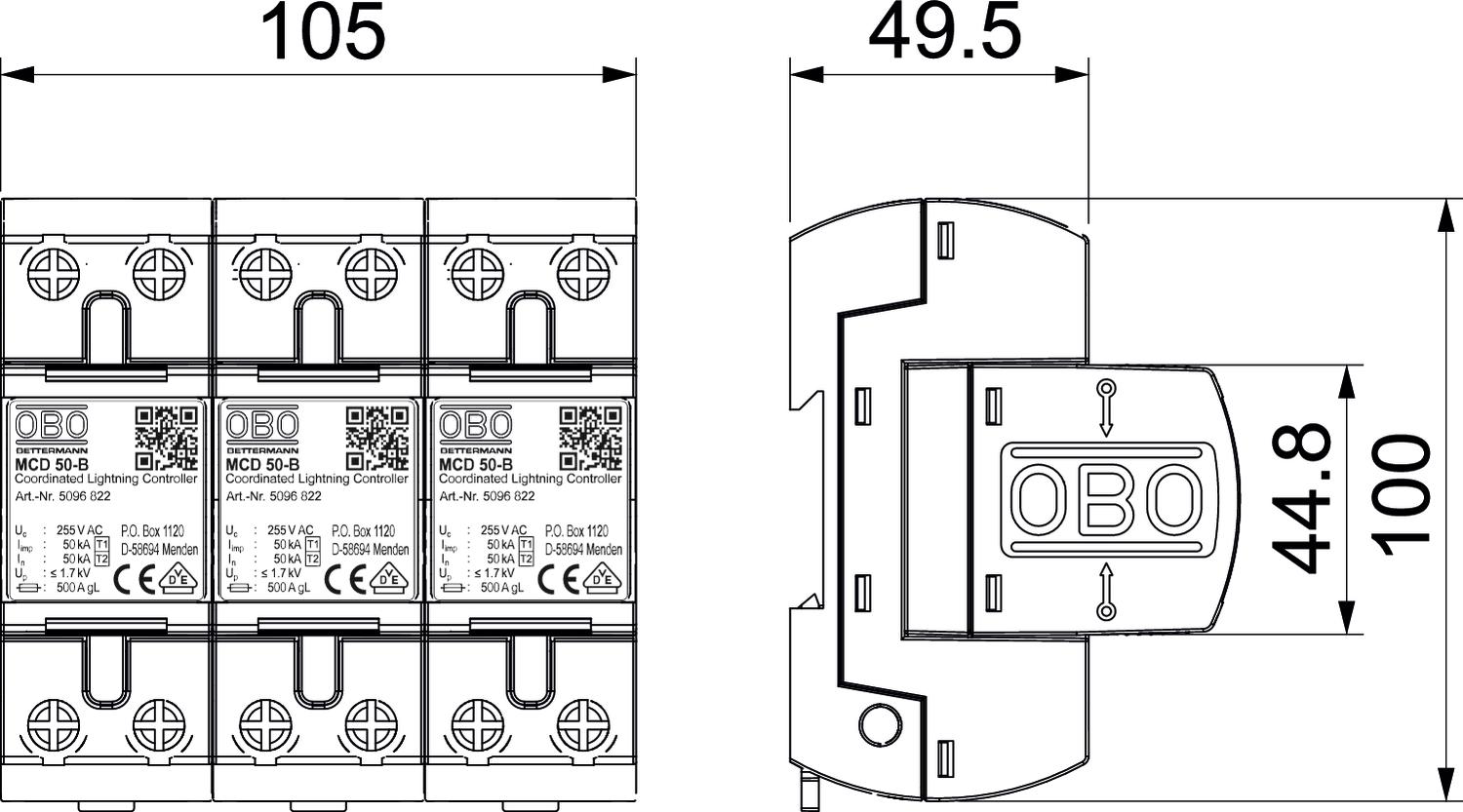

Înălţime 69 mm Lăţimea 105 mm Lungime 100 mm Posibilităţi de conectare
Curent de descărcare a eclatorului (8/20 µs) [total] 150 kA Secțiunea transversală a conductorului rigid (mono/multifilar) max. 50 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 10 mm² Amprentă de CO2 (Product Carbon Footprint)
Amprenta CO2 (GWP) de la leagăn la poartă 6,311 kg CO2e / 1 Bucată CO₂ Footprint (GWP) 6,311 kg CO₂e Data determinării valorii CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Bucată Declared Unit Quantity (LCA) 1 - Toate tipurile
