Descărcător de curent de trăsnet cu 3 poli

Descărcător de curent de trăsnet cu 3 poli

Name: Descărcător de curent de trăsnet cu 3 poli
Brand: OBO Bettermann
SKU: 5096876

Nr. art. 5096876 | EAN 4012195077046

Descrierea produsului

Descrierea produsului

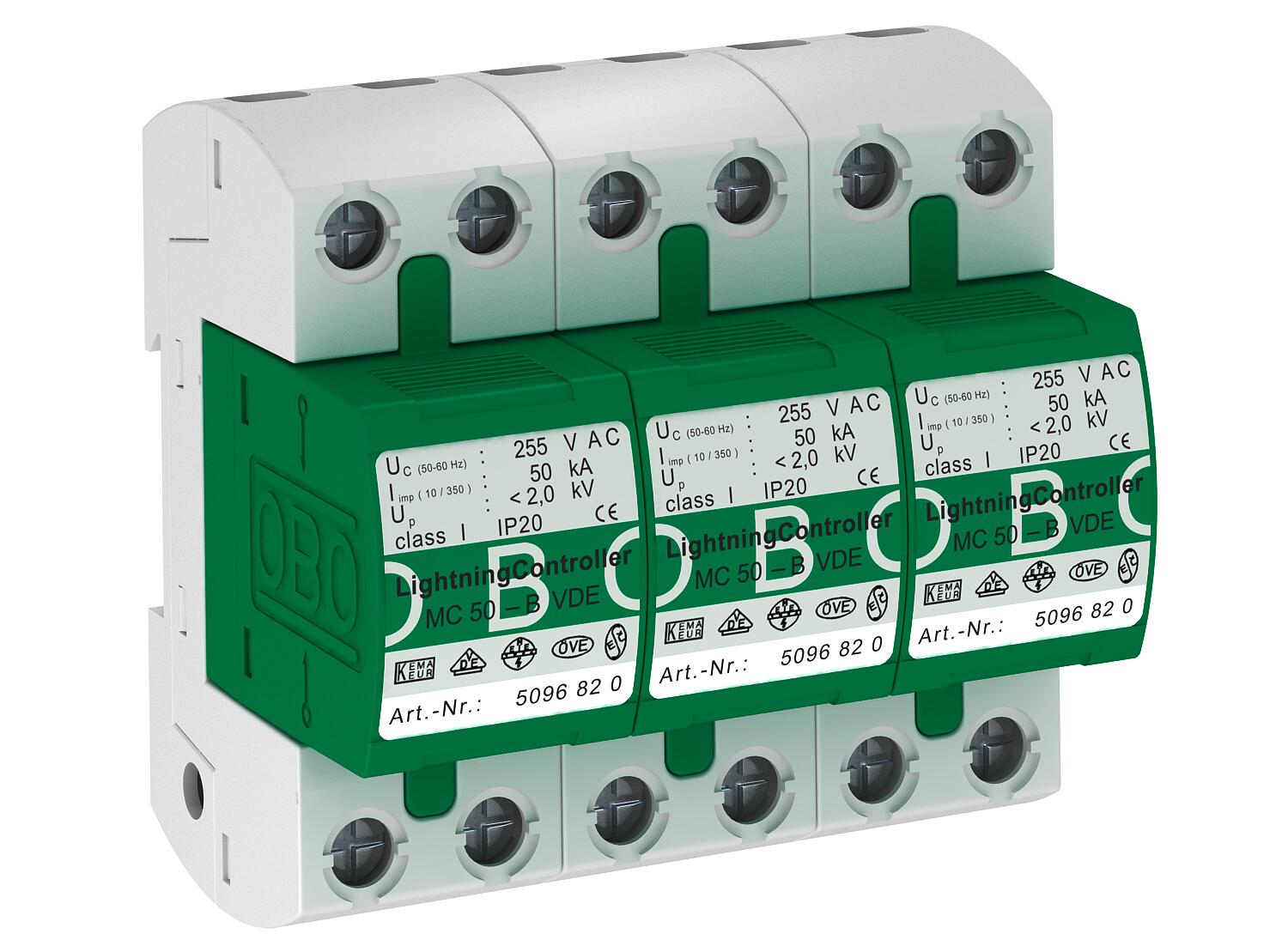

Set LightningController cu 3 poli pentru montarea în reţelele TN-C:

Complet preconfecţionat şi conectat compus din:
Descărcător de curent de trăsnet Tip 1 conform EN 61643-11 pentru interfaţa 0 până la 1 (LPZ) conform conceptului de zone de protecţie la trăsnet conformIEC 61313-1 respectiv DIN VDE 0185-305.

• Corespunde directivei VDE-AR-N 4100

• Parte superioară şi soclu, cartuş debroşabil

• Valoarea curentului de vârf 50 kA (10/350 µs ) per pol

• Nivel de protecţie < 2,0 kV
• Curentul de scurtcircuit asimetric maxim 25 kA Ipeak
• Inclusiv capac introdus pentru marcarea racordurilor

• Eclator capsulat, nu permite emisii de scântei în afara carcasei : montare posibilă în tablourile electrice obişnuite

Exemplu de utilizare: instalaţii industriale; descărcător de curent de trăsnet conform directivei VDE-AR-N 4100 pentru montaj înaintea contorului.

Indicaţie: Lungimea cablului necesară ca lungime de decuplare pentru protecţia la supratensiune 5 m.

Date tehnice

Date tehnice

Aerisit	nu
Capacitatea de stingere a curentului rezidual (eff) [N-PE]	10 kA
Clasă de încercare tip 1	da
Clasa de solicitare conform EN 61643-11	Tip 1
CP nr.	0→1
Curent de trăsnet (10/350 μs)	50 kA
Curent de trăsnet (10/350) [total]	150 kA
Curent nominal de descărcare (8/20 µs)	50 kA
Dimensiune	255V
Execuţie verificată în caz de explozie	nu
Formă a reţelei	altele
Interval de temperatură aplicabil max.	85 °C
Interval de temperatură aplicabil min.	-40 °C
Legarea polilor	3
Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea	25 kA

Semnalizare în interiorul aparatului	fără
Semnalizare la distanţă	nu
Siguranţă de scurtcircuit	25 kA
Siguranţă maximă	500 A
SPD conform IEC 61643-1	clasa I
Temperatură operațională max.	85 °C
Temperatură operațională min.	-40 °C
Tensiune maximă de funcţionare continuă AC	255 V
Tensiune nominală AC (50 / 60 Hz)	230 V
Timp de acţionare	<100 ns
Tip de montaj	Şină omega 35 mm
Tip de protecţie	IP20
Valoare max. a protectiei la suprasarcină	500
Variantă	cu 3 poli

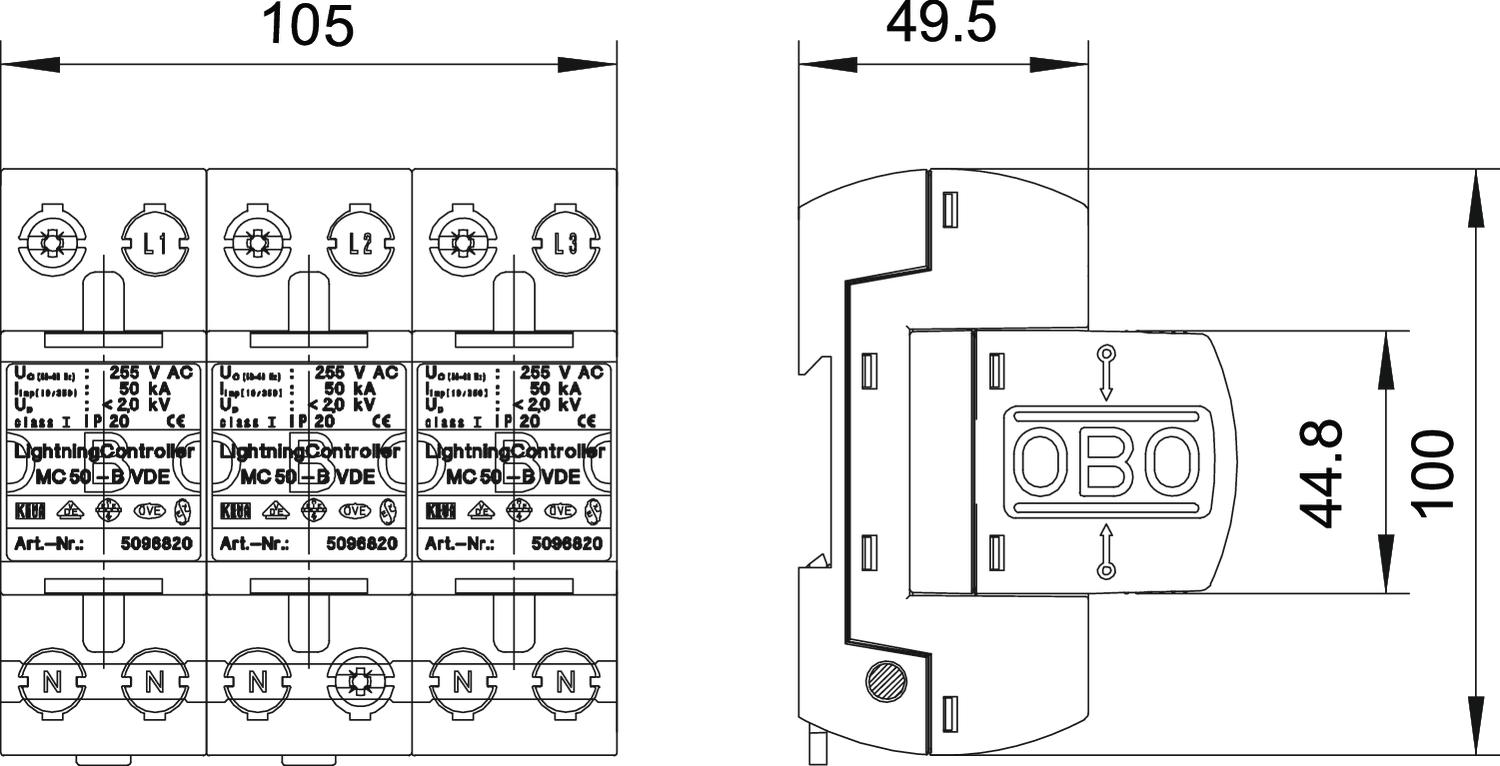

Dimensiuni

Înălţime	69 mm
Lăţimea	105 mm

Lungime	100 mm

Posibilităţi de conectare

Curent de descărcare a eclatorului (8/20 µs) [total]	150 kA
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	50 mm²

Secțiunea transversală a conductorului rigid (mono/multifilar) min.	10 mm²

Amprentă de CO2 (Product Carbon Footprint)

Amprenta CO2 (GWP) de la leagăn la poartă	6,3071 kg CO2e / 1 Bucată
CO₂ Footprint (GWP)	6,3071 kg CO₂e
Data determinării valorii CO2	2025-05-21T00:00:00.000+0200
