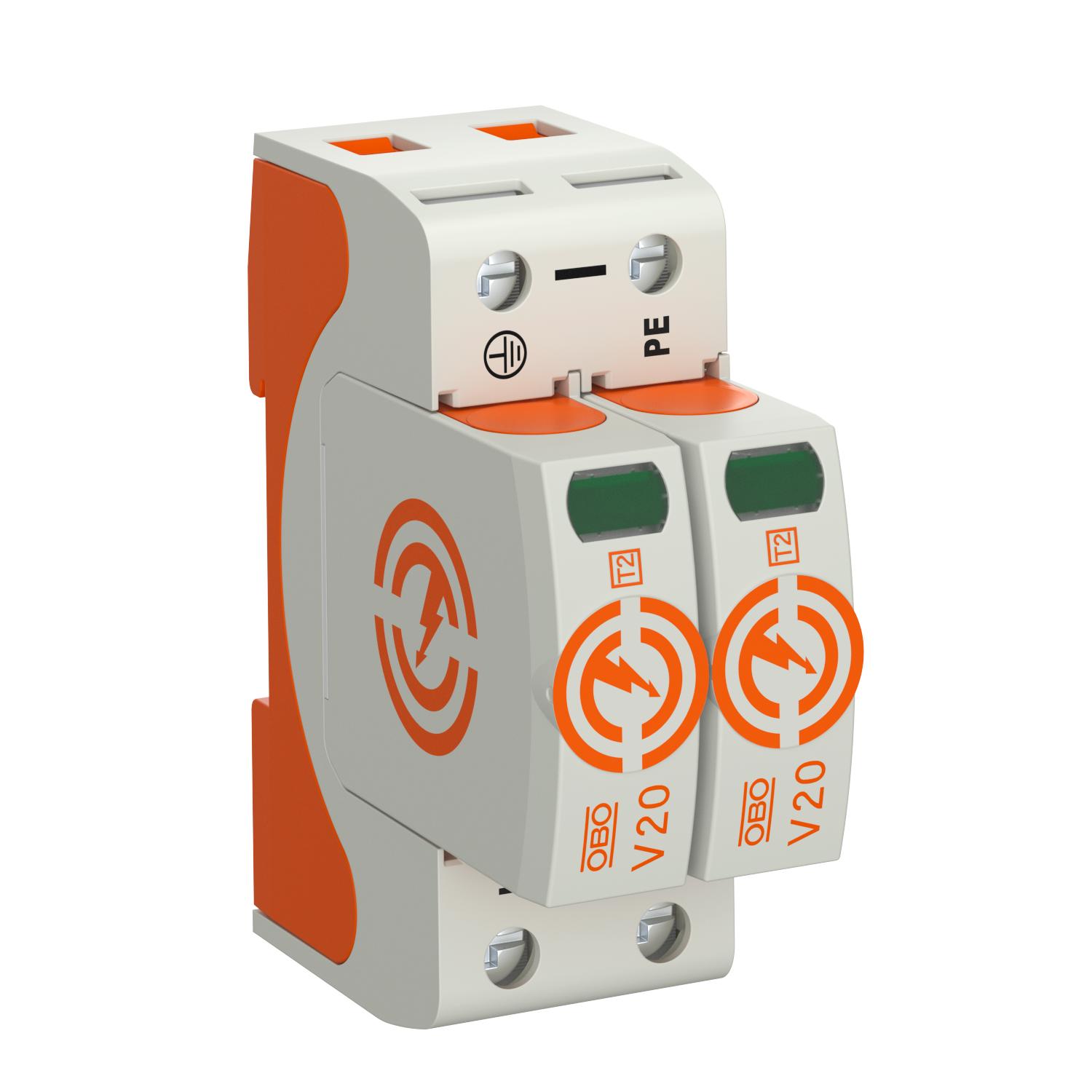

Descărcător de supratensiune V20, 2 poli 280 V 2 | 280 | IP20

Descărcător de supratensiune V20, 2 poli 280 V

Nr. art. 5095162 | EAN 4012196159819

Nr. art. / Tip

Legarea polilor

Tensiune maximă de funcţionare continuă AC	280 V

Tip de protecţie	IP20

Descrierea produsului

Descrierea produsului

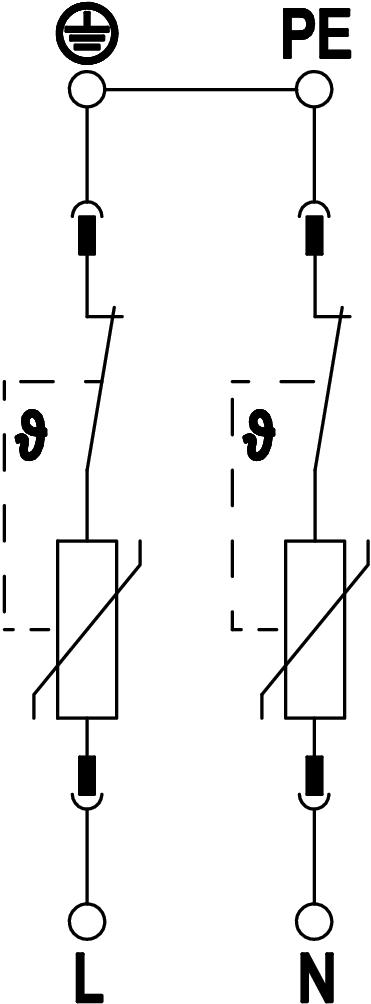

Descărcător de supratensiune, tip 2

• Pentru egalizarea de potential și protectie la supratensiune conform VDE 0100-443 (IEC 60364-4-44)
• Capacitate de descărcare de 40kA (8/20) pe pol prin varistoare de înaltă performantă
• Descărcător conectabil modular cu dispozitiv de declanșare dinamic și afișaj optic
• Mecanism de fixare cu protectie la vibratii și codarea tensiunii
• Plastic, conform UL 94 V-0
• Variantele FS dispun de contact de comutare fără potential pentru semnalizare la distantă

Aplicatie: Egalizarea potentialului în tablourile electrice și secundare

Date tehnice

Date tehnice

Aerisit	nu
Certificări	VDE, KEMA, UL, ÖVE
Clasă de încercare tip 2	da
Clasa de solicitare conform EN 61643-11	Tip 2
Configuraţia rețelei TN	da
Configuraţia rețelei TN-C	da
Curent de scurgere nominal (8/20) (L-N)	20 kA
Curent maxim de descărcare (8/20 μs)	40 kA
Curent maxim de descărcare (8/20 μs) [L-N]	40 kA
Curent nominal de descărcare (8/20 µs)	20 kA
Dimensiune	280V
Distanţă minimă	1,5 mm
Formă a reţelei	altele
Interval de temperatură aplicabil max.	80 °C
Interval de temperatură aplicabil min.	-40 °C
Legarea polilor	2
Material carcasă componente de protecție la supratensiune	PA UL 94 V-0
Momentul de torsiune	4 Nm
Nivel de protectie (L-N)	≤1,3
Număr de poli	2
Rezistenţa la scurt circuit	da
Rezistență la scurtcircuit cu protecție maximă împotriva supracurentului pe partea de rețea	50 kA eff

Semnalizare în interiorul aparatului	optică
Semnalizare la distanţă	nu
Siguranță integrată	nu
Siguranţă maximă	160 A
SPD conform IEC 61643-1	clasa II
SPD conform UL 1449	Tip 4
Temperatură operațională max.	80 °C
Temperatură operațională min.	-40 °C
Tensiune maximă de funcţionare (L-N)	280 V
Tensiune maximă de funcţionare continuă AC	280 V
Tensiune nominală AC (50 / 60 Hz)	230 V
Tensiune reziduală [L-N] @ 1 kA	0,8 kV
Tensiune reziduală [L-N] @ 5 kA	1 kV
Tensiune TOV [L-N] cu mod rezistiv - 5 s	335 V
Tensiune TOV [L-N] cu siguranţă scăzută - 120 min	440 V
Timp de acţionare	<25 ns
Tip de montaj	Şină omega 35 mm
Tip de protecţie	IP20
Umiditate a aerului max.	95 %
Umiditate a aerului min.	5 %
Valoare max. a protectiei la suprasarcină	160 A gL/gG

Posibilităţi de conectare

Curent de descărcare a eclatorului (8/20 µs) [total]	80 kA
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	35 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	2 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	1,5 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	16 AWG

Secțiunea transversală a conductorului rigid (mono/multifilar) max.	35 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	2 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	1,5 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	16 AWG

Amprentă de CO2 (Product Carbon Footprint)

Amprenta CO2 (GWP) de la leagăn la poartă	1,0079 kg CO2e / 1 Bucată
CO₂ Footprint (GWP)	1,0079 kg CO₂e
Data determinării valorii CO2	2025-05-14T00:00:00.000+0200
