Doză de derivație pentru generatoare tip 1+2 pentru 2 x 2 șiruri IP67

Doză de derivație pentru generatoare tip 1+2 pentru 2 x 2 șiruri

Nr. art. 5088440 | EAN 4012197364984

Nr. art. / Tip	5088440 / PVG-BC 900K 220

Tip de protecţie	IP67

Descrierea produsului

Descrierea produsului

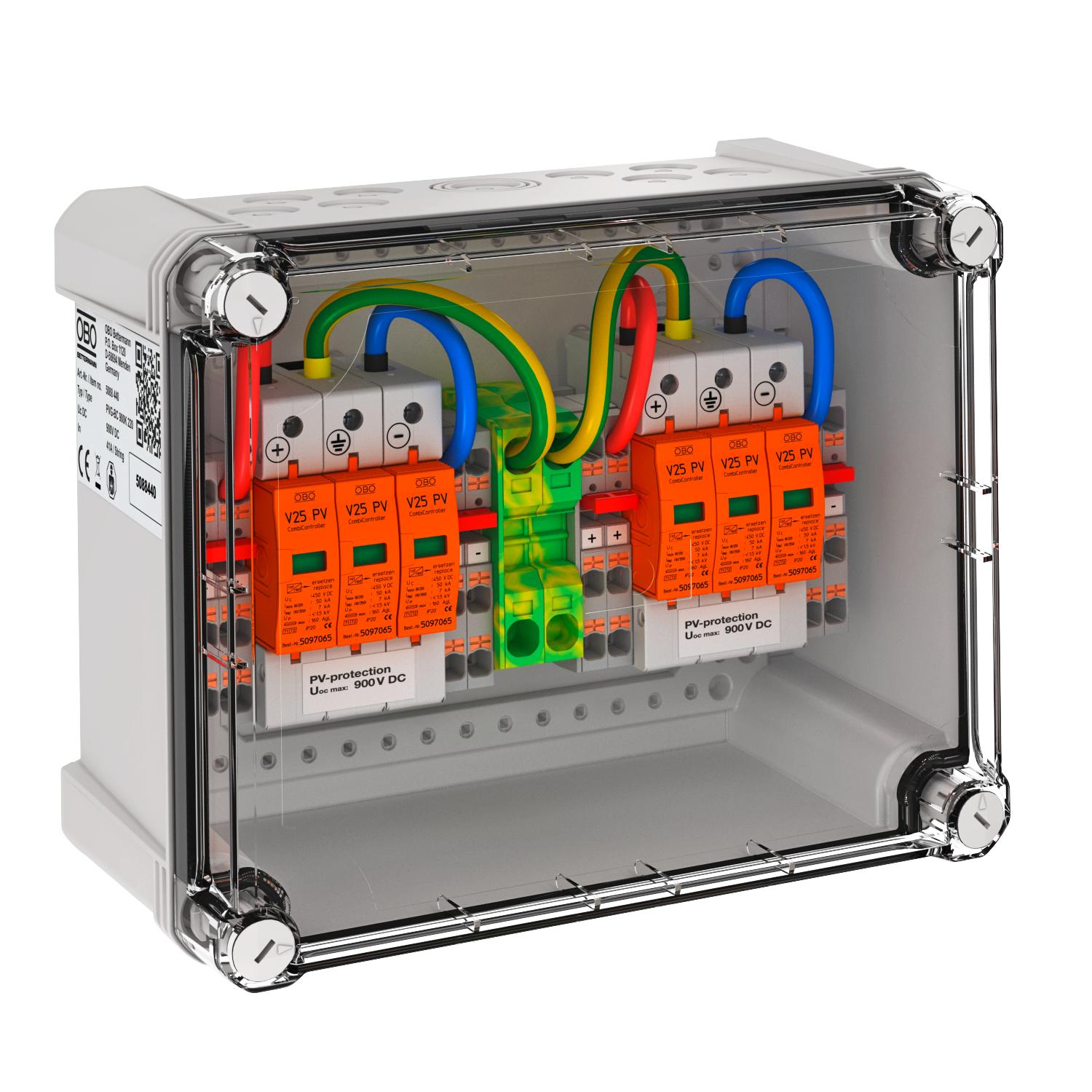

Cutie de conexiune tip1+2pentru instalație fotovoltaică cu 2x2 stringuri. Pentru protejarea invertorului curent continuu.

• Descărcător cu varistor, debroșabil, cu posibilitatea de deconectare în cazul defectelor la conectări în Y, conform cu VDE 0100-712 (50539-12).
• Nivel scăzut de protecție în curent continuu: < 3,0 kV (Uoc max = 900 V CC)
• 2 dispozitive de protecție, fiecare cu 5 borne de conectare de până la 6 mm² preinstalate în carcasă, până la 41 A CC pe bornă
• Carcasă din policarbonat (IP67), rezistentă la UV pentru utilizare în exterior, inclusiv set de presetupe pentru cabluri și element de egalizare a presiunii

În cazul în care există un risc de condensare din cauza vântului, gheții, temperaturii sau soarelui, este posibil să fie necesare măsuri suplimentare!

Date tehnice

Date tehnice

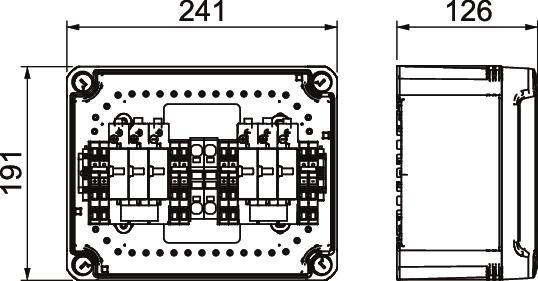

adâncime	125 mm
Amprenta CO2 (GWP) de la leagăn la poartă	6,3045 kg CO2e / 1 Bucată
Anschlussart Generatoranschlusskasten	Push-in terminal
Clasa de solicitare conform EN 61643-11	Tip 1+2
Configuraţia rețelei DC	da
CP nr.	0→2
Culoare	gri deschis; RAL 7035
Curent de trăsnet (10/350 μs)	7 kA
Curent maxim de descărcare (8/20 μs)	50 kA
Curent nominal de descărcare (8/20 µs)	30 kA
Dimensiune	900V DC
Echipat cu separator de sarcină	nu
Entries per MPPT	3
Exits per MPPT	2
Formă a reţelei	DC
Funcție de monitorizare	nu
Grad de protecție IK	IK08
Grosimea maxim de ieșire	41 A
Grosimea maxim de intrare per șir	41 A
Grosimea maximă de intrare CC	900 V
Interval de temperatură aplicabil max.	60 °C
Interval de temperatură aplicabil min.	-25 °C
Material carcasă	PC

Număr intrări	2
Numărul de intrări de șiruri	2
Numărul de intrări pentru cabluri	16
Number of MPPTs	2
Protecția șirurilor	fără
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	6 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) max.	10 AWG
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	0,5 mm²
Secțiunea transversală a conductorului flexibil (din sârmă subțire) min.	21 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	10 mm²
Secțiunea transversală a conductorului rigid (mono/multifilar) max.	8 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	21 AWG
Secțiunea transversală a conductorului rigid (mono/multifilar) min.	0,5 mm²
Semnalizare în interiorul aparatului	optică
SPD conform IEC 61643-1	clasa II
Temperatură operațională max.	60 °C
Temperatură operațională min.	-25 °C
Tensiune maximă de funcţionare continuă DC	900 V
Timp de acţionare	<25 ns
Tip de intrare	Presetupă
Tip de montaj	montat în prealabil în carcasă
Tip de protecţie	IP67
Variantă	Pentru 2 MPPT și clemă Push-in
