Doză de derivaţie pentru cabluri X 10
Nr. art. 2005016 | EAN 4012196577439
- Descrierea produsului
-
Descrierea produsuluiDoze de derivatie cu șină omega pentru conectarea cablurilor și conexiuni în mediul interior și exterior. Forme rectangulare și intrări preștantate. Recomandată pentru montaj pe perete și tavan cu posibilitatea de montaj din exterior, din interior sau montaj deasupra și pe colt. Grad deosebit de protectie la șoc IK09. Capac cu deschidere rapidă, sigilabil. Fabricat din materiale fără halogen și rezistente la UV.
Conform normelor DIN EN 60670. Rezistente la foc conform DIN EN 60695-2-11, temperatura de testare 650°C. Rezistență la impact IK09 conform DIN EN 50102. Protectie IP67 conform DIN EN 60529.
-
- Date tehnice
-
Date tehnice
Capac opac Capac transparent nu Conform ROHS da Cu capac da Cu ecranare nu Culoare gri deschis; RAL 7035 Dimensiune 190x150x125 Execuţie verificată în caz de explozie nu fără halogeni da Fixarea capacului înşurubat Formă dreptunghiular Grad de protecție IK IK09 ignifug conform VDE 0471/DIN 695 partea 2-1, temperatură de verificare 650 °C Înşiruibil da Interval de temperatură aplicabil max. 65 °C Interval de temperatură aplicabil min. -25 °C Introducere prin partea inferioară nu la echipare fără Material Policarbonat Număr de introduceri 10 Plombat da Ranforsat cu fibră de sticlă da Rezistenţă la intemperii da Rezistenţă la şoc da Secțiune transversală nominală max. 10 mm² Secțiune transversală nominală min. 4 mm² Serie produs X-Serie Tensiune nominală 750 V Tensiune Secțiunea conductorului 10 mm² Tensiunea de izolație măsurată Vi 750 V Tip de intrare Membrană gradată separabilă Tip de montaj Montaj pe perete/tavan Tip de protecţie IP67 Tip de trecere prin carcasă Ştanţare prealabilă Dimensiuni

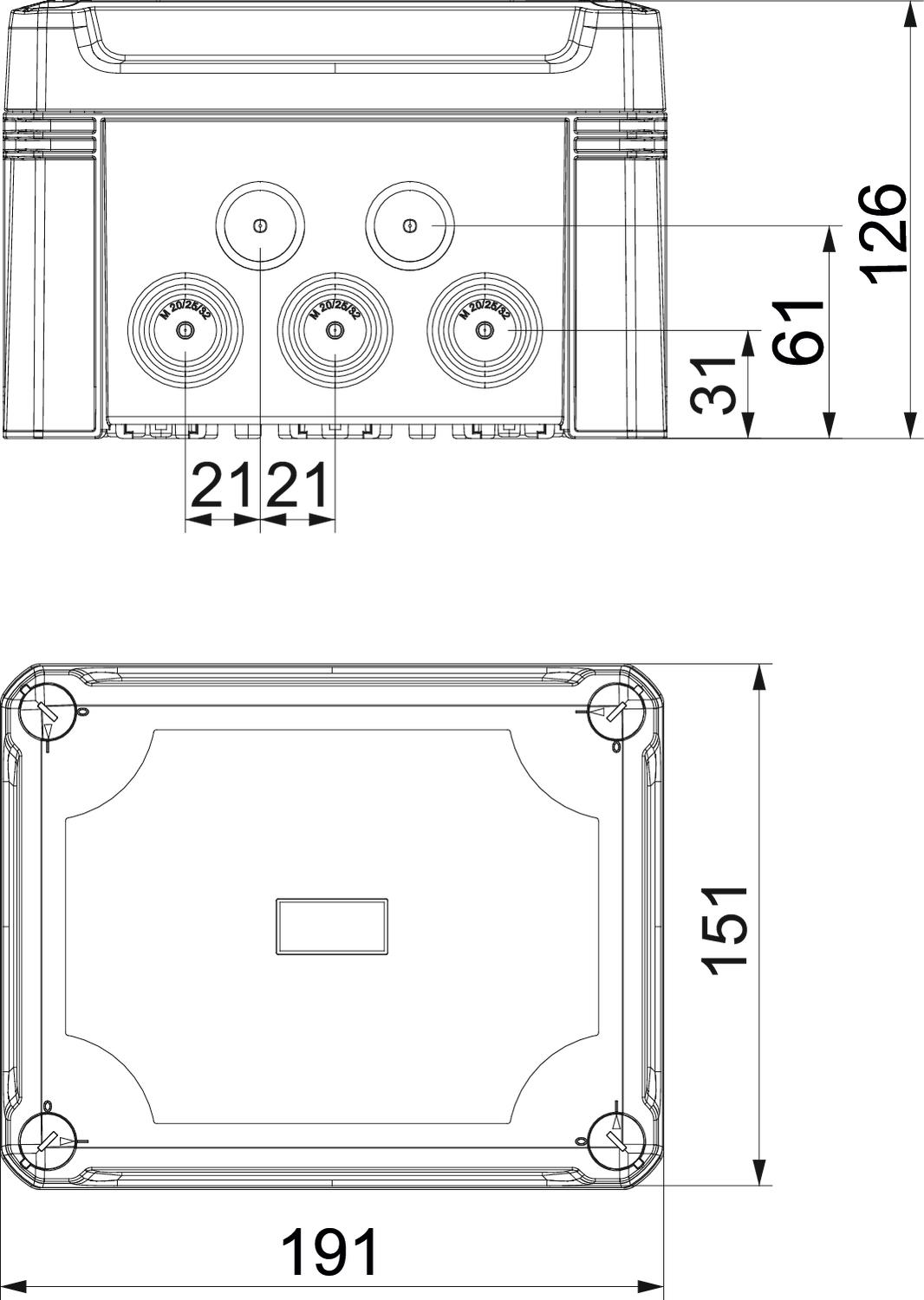

Dimensiuni interioare nete 177x137x110 mm Înălţime 126 mm Lăţimea 151 mm Lungime 191 mm Amprentă de CO2 (Product Carbon Footprint)
Amprenta CO2 (GWP) de la leagăn la poartă 2,2155 kg CO2e / 1 Bucată CO₂ Footprint (GWP) 2,2155 kg CO₂e Data determinării valorii CO2 2025-05-14T00:00:00.000+0200 Declared Unit Bucată Declared Unit Quantity 1 - Toate tipurile
