Generator connection box, type 1+2, for 2x 3 string, combination arrester
Nr. art. 5088462 | EAN 4012197426002
- Descrierea produsului
-

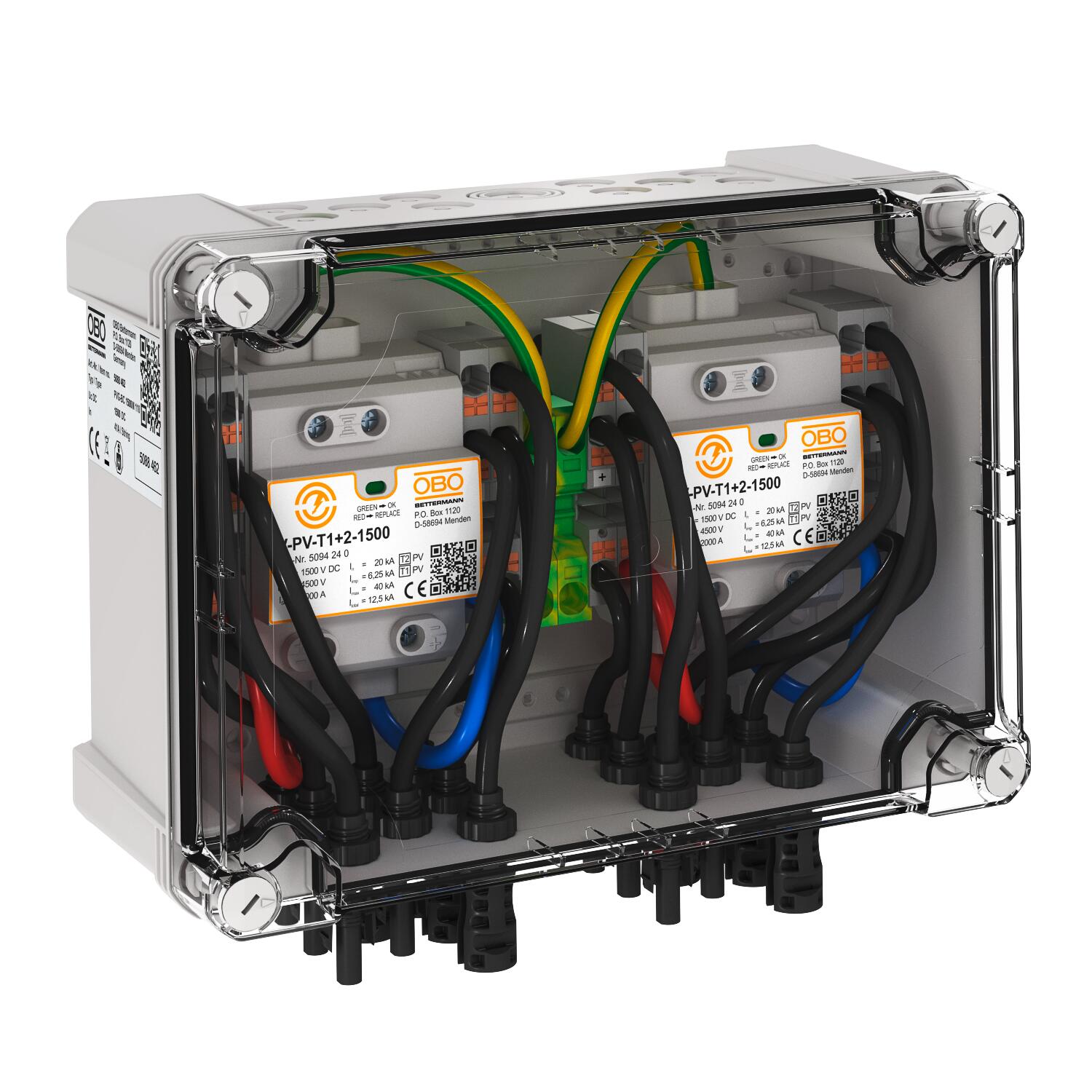

Descrierea produsuluiGenerator connection box, type 1+2, with original MC4-Evo 2 connectors to connect 2x 3 string. For DC protection of the inverter.
• Type 1+2 combination arrester for lightning protection equipotential bonding to EN 62305 (VDE 0185-305)
• Surge protection according to IEC 60364-7-712 (VDE 0100-712)
• Low DC protection level: < 4.5 kV (Uoc max = 1,500 V DC)
• 2 protection devices with three PV string entries each (MC4-Evo 2 connectors) and 1 PV string exit (MC4-Evo 2 connector) pre-installed, up to 57 A DC per terminal
• Polycarbonate housing (IP67, IK08), UV-resistant for the use outside, including cable gland and pressure balance plug
If there is a danger of condensation forming through wind, ice, temperature or sunlight, further measures may be necessary!
-
- Date tehnice
-
Date tehnice

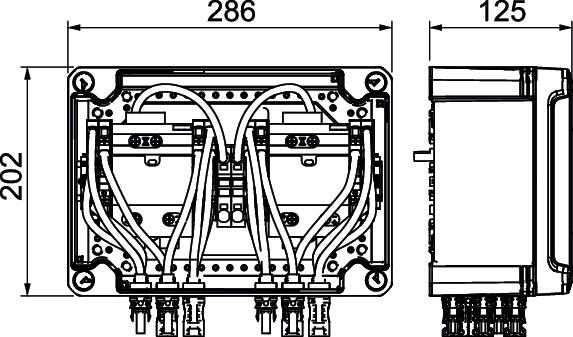

adâncime 125 mm Anschlussart Generatoranschlusskasten MC4-Evo 2 Clasă de încercare tip 1 da Clasă de încercare tip 2 da Clasă de încercare tip 3 nu Clasa de solicitare conform EN 61643-11 Tip 1+2 Configuraţia rețelei DC da CP nr. 0→2 Curent de descărcare a eclatorului (8/20 µs) [total] 40 kA Curent de trăsnet (10/350 μs) 6,25 kA Curent de trăsnet (10/350) [total] 12,5 kA Curent maxim de descărcare (8/20 μs) 40 kA Curent nominal de descărcare (8/20 µs) 30 kA Dimensiune 1500V DC Echipat cu separator de sarcină nu Entries per MPPT 3 Exits per MPPT 1 Formă a reţelei DC Funcție de monitorizare nu Grad de protecție IK IK08 Grosimea maxim de ieșire 57 A Grosimea maxim de intrare per șir 57 A Grosimea maximă de intrare CC 1500 V Înălţime 202 mm Interval de temperatură aplicabil max. 65 °C Interval de temperatură aplicabil min. -25 °C Lăţimea 286 mm Legarea polilor altele Material carcasă PC Număr intrări 3 Numărul de intrări de șiruri 3 Numărul de intrări pentru cabluri 1 Number of MPPTs 2 OBO_Curent de încărcare nominal (clemă de intrare/ieșire) 50 A Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 6 mm² Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 10 AWG Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 21 AWG Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 0,5 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) max. 8 AWG Secțiunea transversală a conductorului rigid (mono/multifilar) max. 10 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 0,5 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) min. 21 AWG Semnalizare în interiorul aparatului optică SPD conform IEC 61643-1 clasa II Temperatură operațională max. 65 °C Temperatură operațională min. -25 °C Tensiune maximă de funcţionare continuă DC 1500 V Timp de acţionare <25 ns Tip de cablu pentru aparatele de protecție la supratensiune Linie de alimentare CC (PV) Tip de intrare Presetupă Tip de montaj montat în prealabil în carcasă Tip de protecţie IP67 Variantă Y-Konfiguration - Toate tipurile
