Generatoranschlusskasten Typ 1+2 für 3 x 2 PV-String
Nr. art. 5088460 | EAN 4012197435097
- Descrierea produsului
-

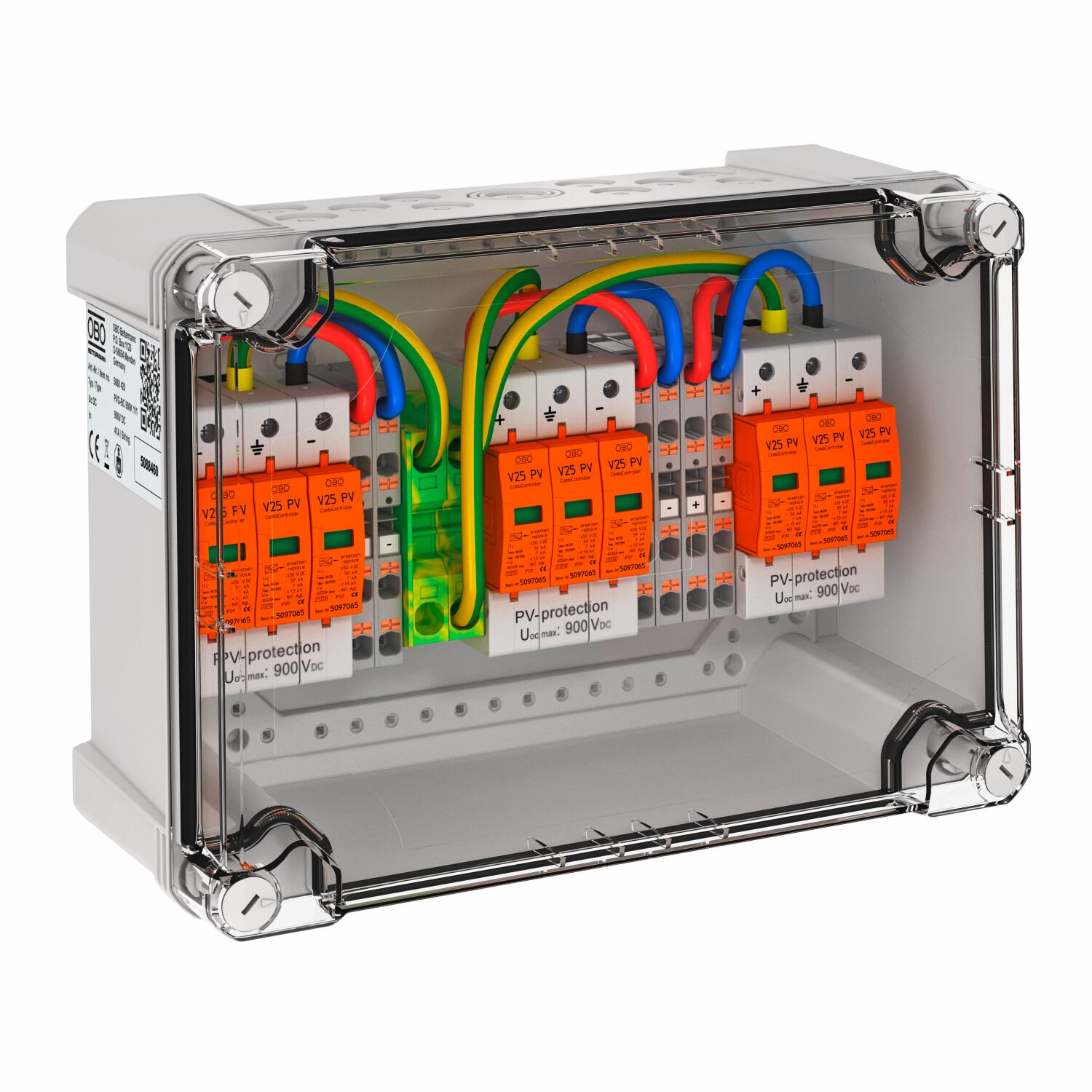

Descrierea produsuluiGeneratoranschlusskasten Typ 1+2 für Photovoltaikanlagen zum Anschluss von 3 x 2 String. Zum DC-Schutz des Wechselrichters.
• Varistor-Ableiter, steckbar, mit Abtrennvorrichtung in fehlerresistenter Y-Schaltung nach VDE 0100-712 (50539-12)
• niedriger DC-Schutzpegel: < 3,0 kV (Uoc max = 900 V DC)
• 3 Schutzgeräte mit je 3 Push-In-Klemmstellen bis 6 mm² im Gehäuse vorinstalliert, bis 41 A DC pro Klemme
• Polycarbonat-Gehäuse (IP67), UV-resistent für den Außeneinsatz, inkl. Kabelverschraubungsset und Druckausgleichselement
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
-
- Date tehnice
-
Date tehnice

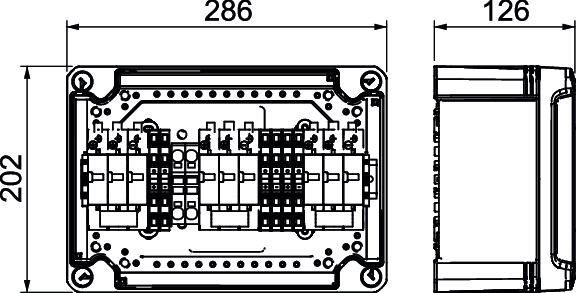

adâncime 126 mm Anschlussart Generatoranschlusskasten Push-in terminal Clasă de încercare tip 1 da Clasă de încercare tip 2 da Clasă de încercare tip 3 nu Clasa de solicitare conform EN 61643-11 Tip 1+2 Configuraţia rețelei DC da CP nr. 0→2 Curent de trăsnet (10/350 μs) 7 kA Curent maxim de descărcare (8/20 μs) 50 kA Curent nominal de descărcare (8/20 µs) 30 kA Dimensiune 900V DC Echipat cu separator de sarcină nu Entries per MPPT 2 Exits per MPPT 1 Formă a reţelei DC Funcție de monitorizare nu Grad de protecție IK IK08 Grosimea maxim de ieșire 41 A Grosimea maxim de intrare per șir 41 A Grosimea maximă de intrare CC 900 V Înălţime 202 mm Interval de temperatură aplicabil max. 65 °C Interval de temperatură aplicabil min. -25 °C Lăţimea 286 mm Material carcasă PC Număr intrări 2 Numărul de intrări de șiruri 2 Numărul de intrări pentru cabluri 19 Number of MPPTs 3 Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 6 mm² Secțiunea transversală a conductorului flexibil (din sârmă subțire) max. 10 AWG Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 0,5 mm² Secțiunea transversală a conductorului flexibil (din sârmă subțire) min. 21 AWG Secțiunea transversală a conductorului rigid (mono/multifilar) max. 10 mm² Secțiunea transversală a conductorului rigid (mono/multifilar) max. 8 AWG Secțiunea transversală a conductorului rigid (mono/multifilar) min. 21 AWG Secțiunea transversală a conductorului rigid (mono/multifilar) min. 0,5 mm² Semnalizare în interiorul aparatului optică SPD conform IEC 61643-1 clasa II Temperatură operațională max. 60 °C Temperatură operațională min. -25 °C Tensiune maximă de funcţionare continuă DC 900 V Timp de acţionare <25 ns Tip de cablu pentru aparatele de protecție la supratensiune Linie de alimentare CC (PV) Tip de intrare Presetupă Tip de montaj montat în prealabil în carcasă Tip de protecţie IP67 Variantă For 3 MPPT and with push-in terminal - Toate tipurile
- Materiale de descărcat
-
Instrucțiuni de montaj Generatoranschlusskasten PVG-BC 900K 222 , 1.39MB , pdf
