Jgheab de cabluri pentru încărcări mari WKSG 110 FS nu | 6000 | 200 | 2

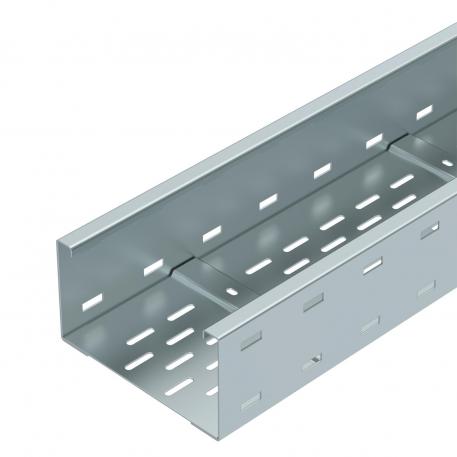

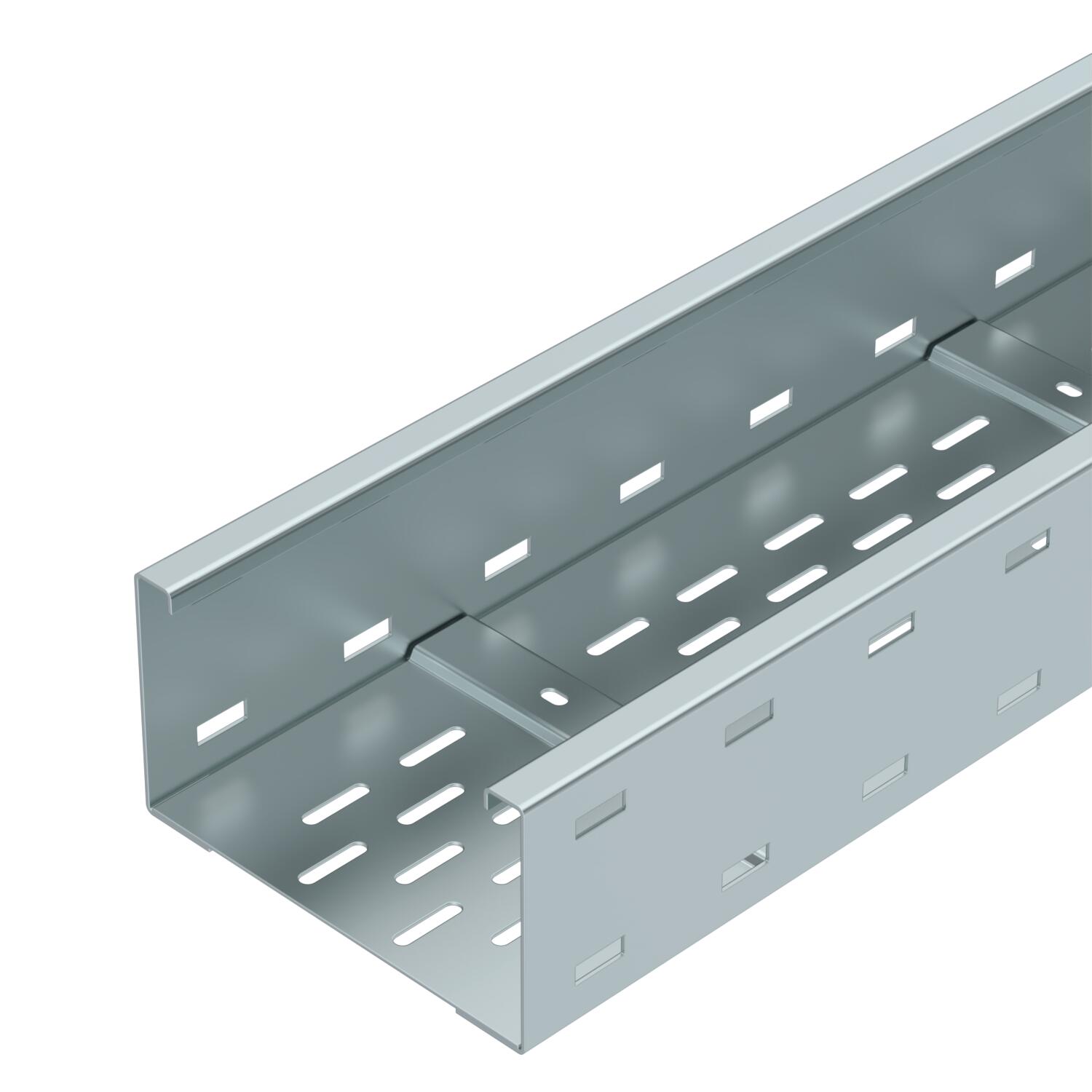

Jgheab de cabluri pentru încărcări mari WKSG 110 FS

Nr. art. 6098111 | EAN 4012196351435

Nr. art. / Tip

Menținerea în funcțiune	nu

Lungime	6000 mm

Lăţimea

Grosimea tablei	2 mm

Descrierea produsului

Descrierea produsului

Sistem de poduri de cabluri pentru încărcări mari, perforat, cu înălţimea laturilor 110 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Legăturile longitudinale tip WRVL 110 se comandă separat

Date tehnice

Date tehnice

Atenuare magnetică datorată ecranării cu capac	50 dB
Atenuare magnetică datorată ecranării fără capac	20 dB
Culoare	zinc
Dimensiune	110x200x6000
Dimensiune	200 x 110
Execuţie legătură	fără piesă de legătură
Grosimea tablei	2 mm
Lungime utilă	6000 mm
Material	Oţel

Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	20200 mm²
Secţiune utilă	202 cm²
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Variantă pentru încărcări mari	da

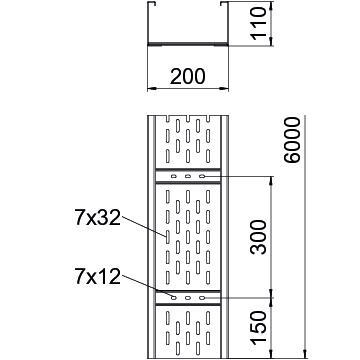

Dimensiuni

Dimensiune L	6000 mm
Dimensiunea H	10 mm
Dimensiune B	200 mm

Înălţime	110 mm
Lăţimea	200 mm
Lungime	6000 mm

Încărcare

Distanţa dintre reazeme 3,0m	2,5 kN/m
Distanţa dintre reazeme 3,5m	2,01 kN/m
Distanţa dintre reazeme 4,0m	1,6 kN/m
Distanţa dintre reazeme 4,5m	1,32 kN/m

Distanţa dintre reazeme 5,0m	1,1 kN/m
Distanţa dintre reazeme 6,0m	0,75 kN/m
Distanţa dintre reazeme 7,0m	0,45 kN/m
Distanţa dintre reazeme 8,0m	0,2 kN/m

Amprentă de CO2 (Product Carbon Footprint)

Amprenta CO2 (GWP) de la leagăn la poartă	16,8236 kg CO2e / 1 Metru
CO₂ Footprint (GWP)	16,8236 kg CO₂e
Data determinării valorii CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Metru
Declared Unit Quantity (LCA)	1

Date tehnice

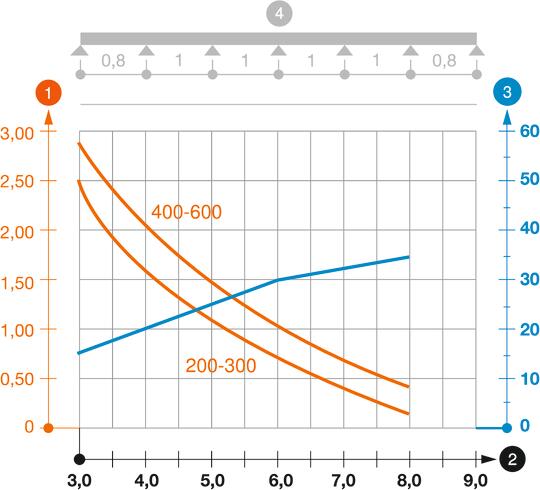

Diagramă de încărcare a jgheabului pentru încărcări mari tip WKSG 110

Toate tipurile

Toate tipurile

Tip	Menținerea în funcțiune	Lungime	Lăţimea	Grosimea tablei	Nr. art.	Cantitate	cea mai mică unitate de vânzare
WKSG 120 FS	nu	6000 mm	200 mm	2 mm	6098111	m	6 m

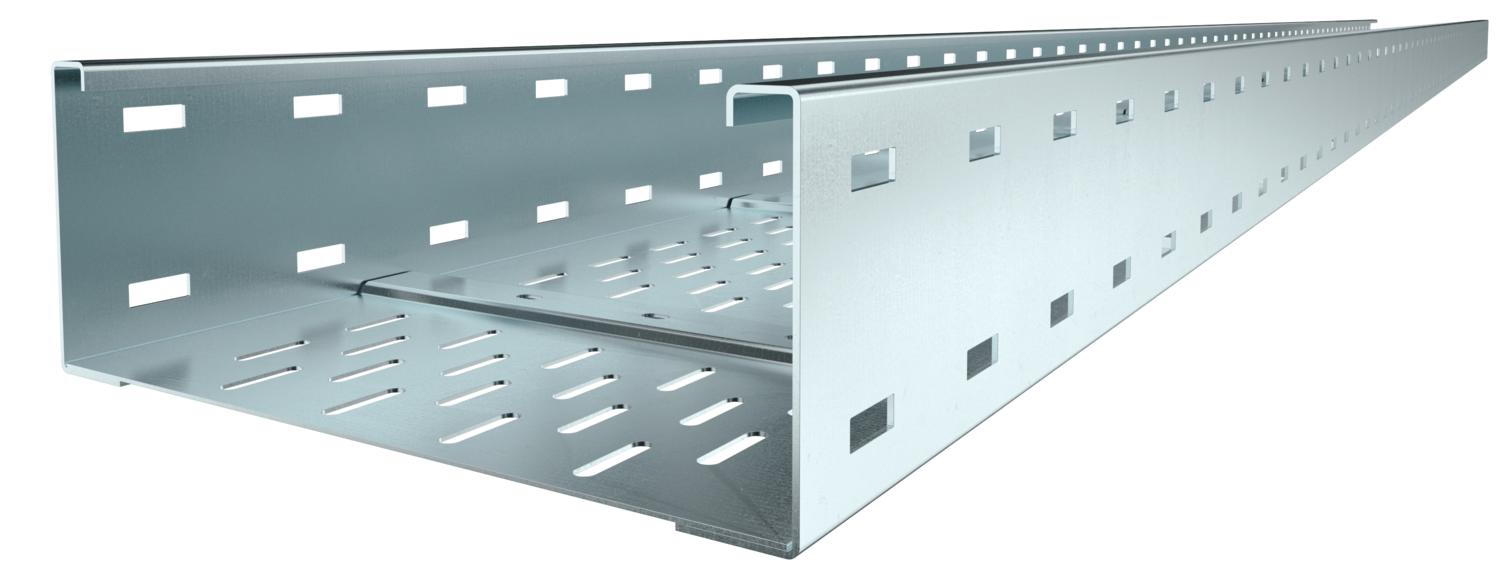

WKSG 130 FS	nu	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	nu	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	nu	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	nu	6000 mm	600 mm	2 mm	6098127	m	6 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală FS	WRVL 110 FS	6091164	Bucată	2 Bucată

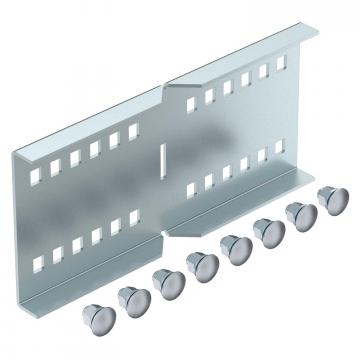

Eclisă unghiulară FS	WRWVK 110 FS	6091377	Bucată	2 Bucată
Eclisă de îmbinare FS	SSLB 200 FS	7070213	Bucată	20 Bucată
Legătură articulată FS	WRGV 110 FS	6091318	Bucată	2 Bucată

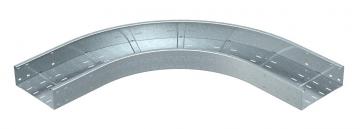

Cot 90° 110 FS	WRB 90 120 FS	6098304	Bucată	1 Bucată
Piesă de ramificaţie 110 FS	WRAA 120 FS	6098405	Bucată	1 Bucată

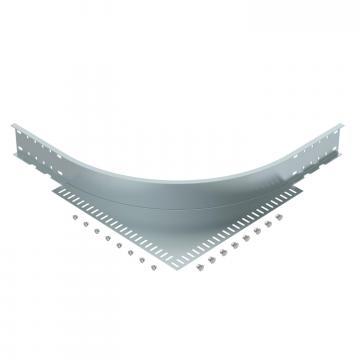

Piesă de colţ 110 FS	WEAS 110 FS	6098475	Bucată	1 Bucată
Perete de separaţie 85 FS	TSG 85 FS	6062114	m	3 m
