Jgheab din sârmă GR-Magic® 35 A2 3000 | 100 | 35 | 3,9 | 23 | nu

Jgheab din sârmă GR-Magic® 35 A2

Nr. art. 6000055 | EAN 4012195467700

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Înălţime	35 mm

diametrul sârmei	3,9 mm

Secţiune utilă

Menținerea în funcțiune	nu

Descrierea produsului

Descrierea produsului

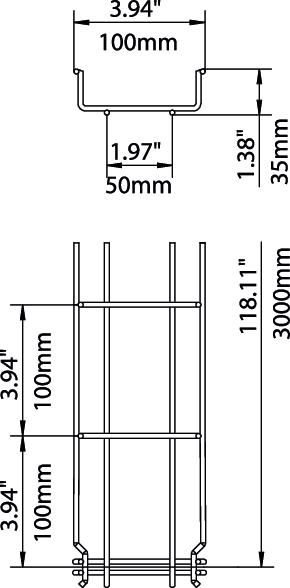

Jgheab din sârmă cu piesă de îmbinare, înălţime 35 mm.

Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.

Jgheaburile din sârmă nu necesită piese de îmbinare; ele se cuplează direct. Lăţimea ochiurilor este de 50 x 100 mm (excepţie GRM 35/50 = 20 x 100 mm).

Date tehnice

Date tehnice

Amprenta CO2 (GWP) de la leagăn la poartă	2,5382 kg CO2e / 1 Metru
Conector fără șuruburi	da
Culoare	oţel inoxidabil
diametrul sârmei	3,9 mm
Dimensiune	35x100x3000
Dimensiune B	100 mm
Distanţa dintre reazeme 1,0 m	0,25 kN/m
Distanţa dintre reazeme 1,5m	0,11 kN/m
Distanţa dintre reazeme 2,0m	0,1 kN/m
Execuţie legătură	piesă de legătură integrată
Formă profil	în formă U
Înălţime	1 in
Înălţime	35 mm

Lăţimea	100 mm
Lăţimea	4 in
Lungime	3000 mm
Material	Oţel superior, inoxidabil 1.4307
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	da
Perete despărțitor integrat	fără
Secţiune utilă	3500 mm²
Secţiune utilă	23 cm²
Suprafaţă	luminos, reprelucrat
Tip de conector pentru sistemul de susținere a cablurilor	Fixare prin clipsare
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă încărcare jgheab din sârmă GR-Magic tip GRM 35

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Înălţime	diametrul sârmei	Secţiune utilă	Menținerea în funcțiune	Nr. art.	Cantitate	cea mai mică unitate de vânzare
GRM 35 50 A2	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	nu	6000054	m	3 m
GRM 35 100 A2	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	nu	6000055	m	3 m
GRM 35 200 A2	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	nu	6000057	m	3 m
