Jgheab din sârmă GR-Magic® 35 G 3000 | 50 | 35 | 3,9 | 9,4 | nu

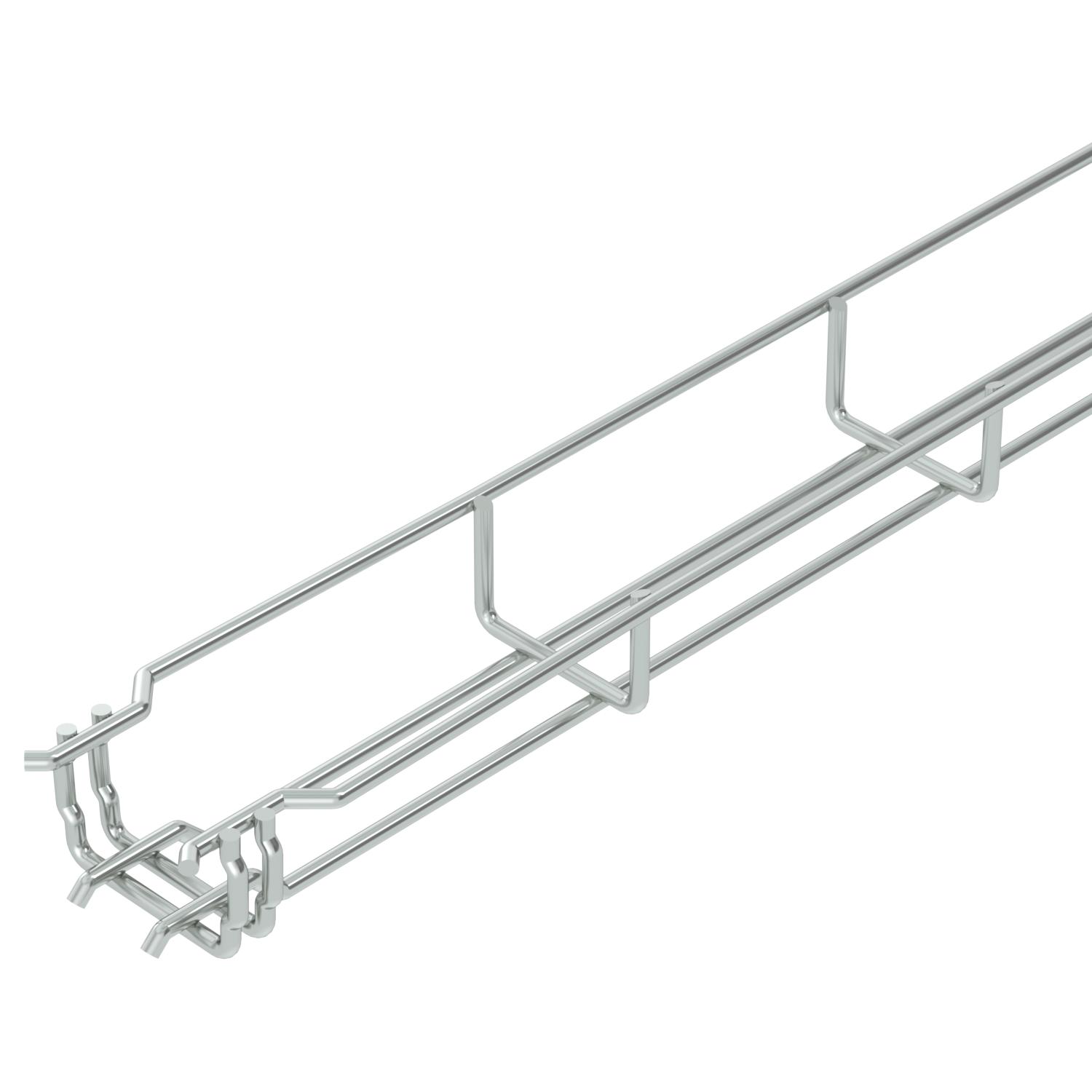

Jgheab din sârmă GR-Magic® 35 G

Nr. art. 6000060 | EAN 4012195624813

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Înălţime	35 mm

diametrul sârmei

Secţiune utilă

Menținerea în funcțiune	nu

Descrierea produsului

Descrierea produsului

Mesh cable tray with shaped connector of side height 35 mm.
Atenuare magnetică datorată ecranării fără capac 15 dB, cu capac 25 dB.

Jgheaburile din sârmă nu necesită piese de îmbinare; ele se cuplează direct. Lăţimea ochiurilor este de 50 x 100 mm (excepţie GRM 35/50 = 20 x 100 mm).

Date tehnice

Date tehnice

Conector fără șuruburi	da
Conform ROHS	da
Culoare	zinc
diametrul sârmei	3,9 mm
Dimensiune	35x50x3000
Execuţie legătură	piesă de legătură integrată
Formă profil	în formă U
Material	Oţel
Menținerea în funcțiune	nu

Oțel inoxidabil, băițuit	nu
Perete despărțitor integrat	fără
Secţiune utilă	1750 mm²
Secţiune utilă	9,4 cm²
Serie produs	Seria GRM
Suprafaţă	zincat galvanic
Tip de conector pentru sistemul de susținere a cablurilor	Fixare prin clipsare
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

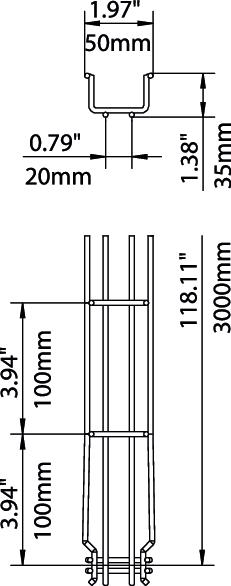

Dimensiuni

Dimensiune B	52 mm
Înălţime	35 mm
Înălţime	1 in

Lăţimea	1,97 in
Lăţimea	50 mm
Lungime	3000 mm

Încărcare

Distanţa dintre reazeme 1,0 m	0,25 kN/m
Distanţa dintre reazeme 1,5m	0,11 kN/m

Distanţa dintre reazeme 2,0m	0,1 kN/m

Amprentă de CO2 (Product Carbon Footprint)

Amprenta CO2 (GWP) de la leagăn la poartă	0,8706 kg CO2e / 1 Metru
CO₂ Footprint (GWP)	0,8706 kg CO₂e
Data determinării valorii CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Metru
Declared Unit Quantity	1

Date tehnice

Diagramă încărcare jgheab din sârmă GR-Magic tip GRM 35

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Înălţime	diametrul sârmei	Secţiune utilă	Menținerea în funcțiune	Nr. art.	Cantitate	cea mai mică unitate de vânzare
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	nu	6000060	m	3 m
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	nu	6000062	m	3 m
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	nu	6000063	m	3 m
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	nu	6000064	m	3 m
GRM 35 300 G	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	nu	6000066	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Capac jgheab sârmă, blocabil FS	DGRR 50 FS	6001840	m	3 m
Legătură de colţ G	GEV 36 G	6016715	Bucată	20 Bucată

Accesorii pentru montaj

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Perete de separaţie 30 FS	TSG 30 FS	6062050	m	3 m
Clemă pentru prinderea peretelui de separaţie	KS GR A2	6062282	Bucată	30 Bucată
Tablă protecţie coborâre FS	KAB GR FS	6220139	Bucată	10 Bucată
