Jgheab metalic tip SKS 85 FS 3000 | 300 | 1,5 | nu | Oţel | zincat în bandă

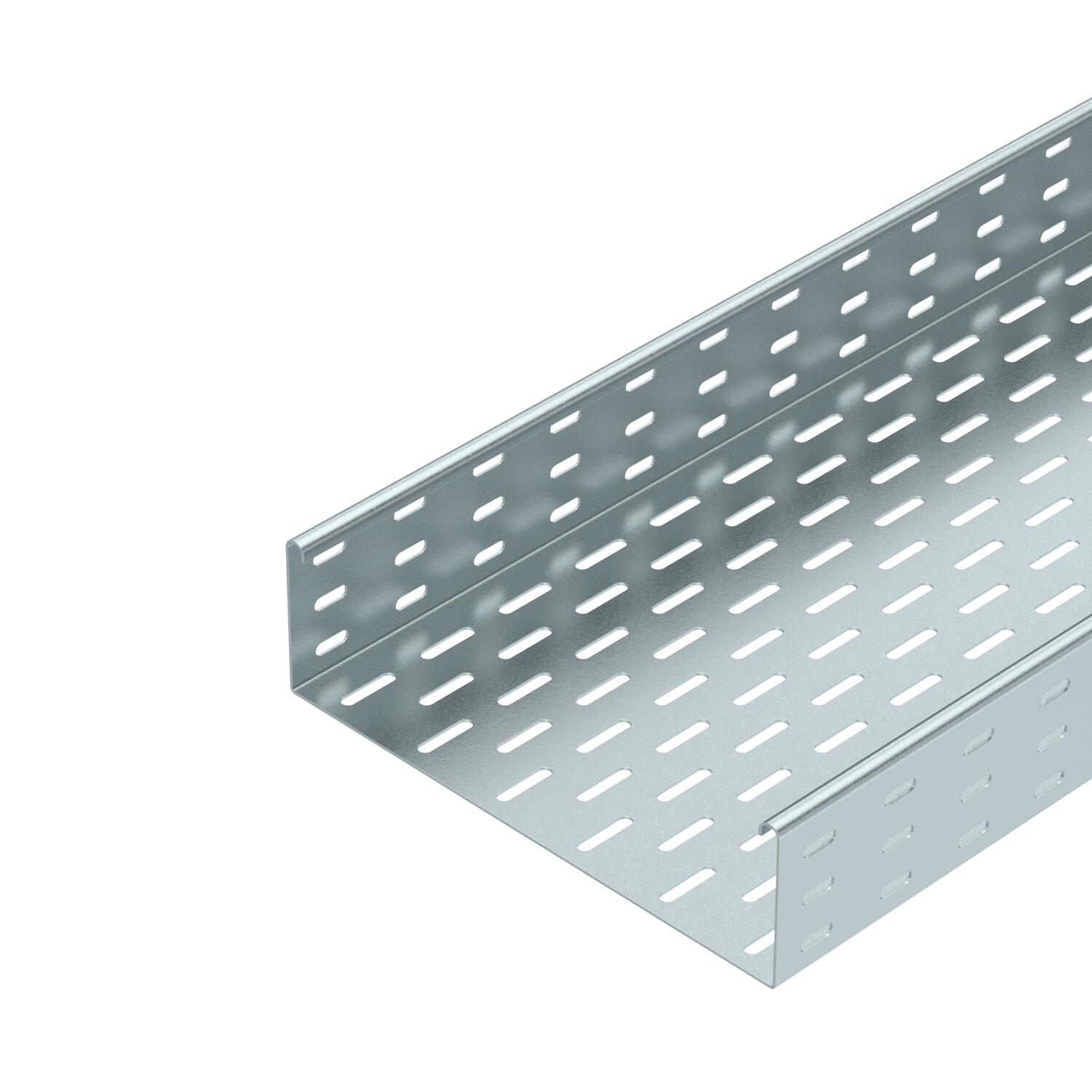

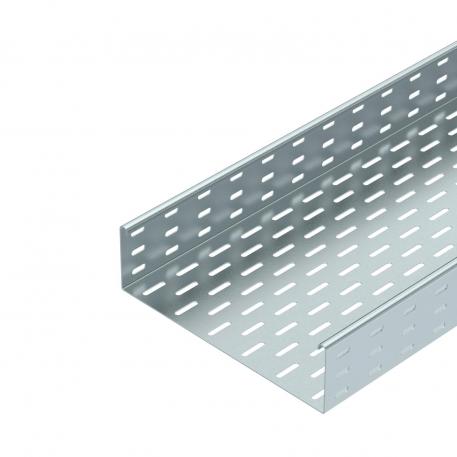

Jgheab metalic tip SKS 85 FS

Nr. art. 6058302 | EAN 4012196061211

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1,5 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	zincat în bandă

Descrierea produsului

Descrierea produsului

SKS 85 = Sistem de jgheaburi metalice pentru încărcări mari (Schweres-Kabelrinnen-System) cu înălţimea laturii de 85 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Conform ROHS	da
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu
Dimensiune	85 x 300
Dimensiune	85x300x3000
Execuţie legătură	fără piesă de legătură
Grosimea tablei	0,6 in
Grosimea tablei	1,5 mm
Material	Oţel
Menținerea în funcțiune	nu

Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	25300 mm²
Secţiune utilă	253 cm²
Serie produs	Seria SKS
Suprafaţă	zincat în bandă
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

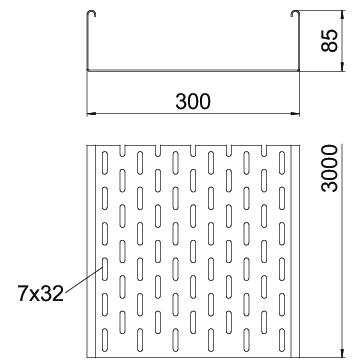

Dimensiuni

Dimensiune W	300 mm
Dimensiune B	300 mm
Înălţime	3 in
Înălţime	85 mm

Lăţimea	12 in
Lăţimea	300 mm
Lungime	10 ft
Lungime	3000 mm

Încărcare

Distanţa dintre reazeme 1,5m	2,8 kN/m
Distanţa dintre reazeme 2,0m	2,25 kN/m

Distanţa dintre reazeme 2,5m	1,5 kN/m
Distanţa dintre reazeme 3,0m	0,75 kN/m

Amprentă de CO2 (Product Carbon Footprint)

Amprenta CO2 (GWP) de la leagăn la poartă	13,5517 kg CO2e / 1 Metru
CO₂ Footprint (GWP)	13,5517 kg CO₂e
Data determinării valorii CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Metru
Declared Unit Quantity	1

Date tehnice

Diagramă de încărcare jgheab pentru cabluri tip SKS 85

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
SKS 810 FS	3000 mm	100 mm	1,5 mm	nu	Oţel	zincat în bandă	6058108	m	3 m
SKS 820 FS	3000 mm	200 mm	1,5 mm	nu	Oţel	zincat în bandă	6058205	m	3 m
SKS 830 FS	3000 mm	300 mm	1,5 mm	nu	Oţel	zincat în bandă	6058302	m	3 m
SKS 840 FS	3000 mm	400 mm	1,5 mm	nu	Oţel	zincat în bandă	6058396	m	3 m
SKS 850 FS	3000 mm	500 mm	1,5 mm	nu	Oţel	zincat în bandă	6058507	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală şi unghiulară FS	RLVL 85 FS	6067123	Bucată	10 Bucată
Eclisă de îmbinare FS	SSLB 300 FS	7070217	Bucată	20 Bucată
Cot 90° 85 FS	RB 90 830 FS	6036704	Bucată	1 Bucată
Ramificaţie scurtă 85 FS	RAA 830 FS	6042135	Bucată	1 Bucată
Capac cu zăvoare FS	DRL 300 FS	6052304	m	3 m
Perete de separaţie 85 FS	TSG 85 FS	6062114	m	3 m
