Jgheab pentru cablu SKS 85 FT 3000 | 500 | 1,5 | nu | Oţel | = zincat prin imersie

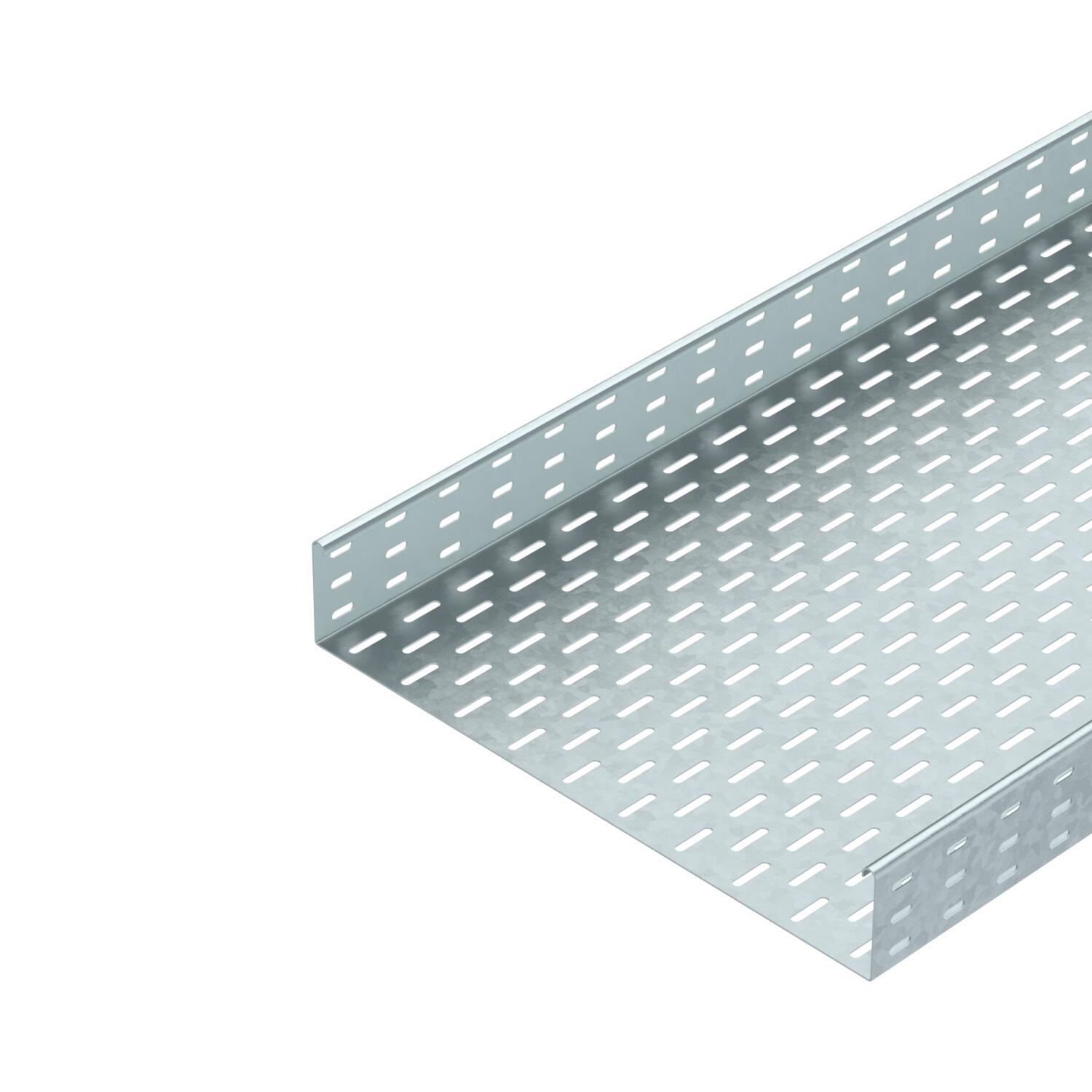

Jgheab pentru cablu SKS 85 FT

Nr. art. 6058728 | EAN 4012196061693

Nr. art. / Tip

Lungime	3000 mm

Lăţimea

Grosimea tablei	1,5 mm

Menținerea în funcțiune	nu

Material	Oţel

Suprafaţă	= zincat prin imersie

Descrierea produsului

Descrierea produsului

SKS 85 = Sistem de jgheaburi metalice pentru încărcări mari (Schweres-Kabelrinnen-System) cu înălţimea laturii de 85 mm.
Atenuare magnetică datorată ecranării fără capac 20 dB, cu capac 50 dB.

Date tehnice

Date tehnice

Amprenta CO2 (GWP) de la leagăn la poartă	17,5554 kg CO2e / 1 Metru
Cu capac	nu
Culoare	zinc
Desenul găurii NATO	nu

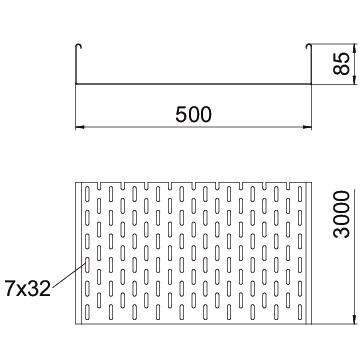

Dimensiune	85x500x3000
Dimensiune	85 x 500
Dimensiune B	500 mm
Distanţa dintre reazeme 1,5m	2,8 kN/m
Distanţa dintre reazeme 2,0m	2,25 kN/m
Distanţa dintre reazeme 2,5m	1,5 kN/m
Distanţa dintre reazeme 3,0m	0,75 kN/m
Execuţie legătură	fără piesă de legătură
Grosimea tablei	0,6 in
Grosimea tablei	1,5 mm
Înălţime	85 mm
Înălţime	3 in

Lăţimea	20 in
Lăţimea	500 mm
Lungime	3000 mm
Lungime	10 ft
Material	Oţel
Menținerea în funcțiune	nu
Oțel inoxidabil, băițuit	nu
Perforație de montaj în bază	da
Perforaţie laterală	da
Secţiune utilă	423 cm²
Secţiune utilă	42300 mm²
Suprafaţă	= zincat prin imersie
Tip de conector pentru sistemul de susținere a cablurilor	înșurubat
Tip test de încărcare conform IEC 61537	Tip II
Variantă pentru încărcări mari	nu

Date tehnice

Diagramă de încărcare jgheab pentru cabluri tip SKS 85

Încărcare admisibilă a jgheabului/podului vertical de cabluri în kN/m, fără greutatea unui om
Lăţime între reazeme în m
Săgeată lonjeron, în mm la kN/m admişi
Schema de încărcare la procedeul de efectuare a probelor
Curbă de încărcare cu lăţimea jgheabului/podului de cabluri în mm
Curba săgeţii lonjeronului în funcţie de distanţa între reazeme

Toate tipurile

Toate tipurile

Tip	Lungime	Lăţimea	Grosimea tablei	Menținerea în funcțiune	Material	Suprafaţă	Nr. art.	Cantitate	cea mai mică unitate de vânzare
SKS 810 FT	3000 mm	100 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6058620	m	3 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6058647	m	3 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6058663	m	3 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6058698	m	3 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6058728	m	3 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	nu	Oţel	= zincat prin imersie	6058744	m	3 m

Accesorii

Accesorii pentru sistem

Produse	Tip	Nr. art.	Cantitate	cea mai mică unitate de vânzare
Legătură longitudinală şi unghiulară FT	RLVL 85 FT	6067816	Bucată	10 Bucată
Capac cu zăvoare FT	DRL 500 FT	6051448	m	3 m
Capac cu zăvoare DD	DRL 500 DD	6052718	m	3 m
Perete de separaţie 85 DD	TSG 85 DD	6062331	m	3 m
